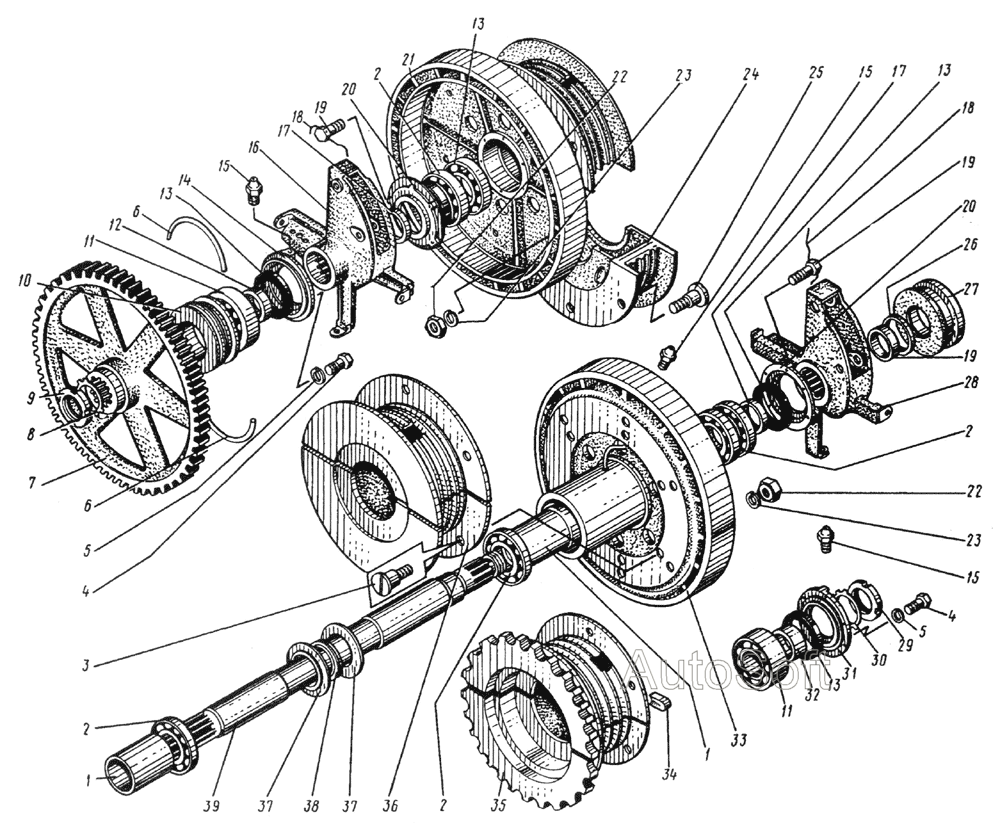

652.051 Вал в сборе
100%
Название детали
Втулка распорная
Заводской номер
652Б.051.00.51
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
222
Количество на модель
6
№
2
Название детали
Болт
Заводской номер
652.051.00.12
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
БНТ-М10х20
Количество на модель
12
№
4
Название детали
Шайба
Заводской номер
ШП-10Т
Количество на модель
12
№
5
Название детали
Полукольцо установочное
Заводской номер
652.032.00.32
Количество на модель
6
№
6
Название детали
Колесо зубчатое
Заводской номер
652.051.00.19
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ШСМЛ-100
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
ГКШ-М100х2
Количество на модель
1
№
9
Название детали
Обойма левая
Заводской номер
652Б.051.00.01
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
3620
Количество на модель
2
№
11
Название детали
Втулка распорная
Заводской номер
652A.051.00.49
Количество на модель
2
№
12
Название детали
Манжета
Заводской номер
AРМ-1.2-120х150-1
Количество на модель
4
№
13
Название детали
Крышка обоймы
Заводской номер
652.051.00.35
Количество на модель
1
№
14
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
4
№
15
Название детали
Крестовина левая
Заводской номер
652.051.00.6
Количество на модель
1
№
16
Название детали
Втулка распорная
Заводской номер
652A.051.00.48
Количество на модель
2
№
17
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
БНТ-3М10х20
Количество на модель
12
№
19
Название детали
Крышка
Заводской номер
652.051.00.41
Количество на модель
2
№
20
Название детали
Барабан левый
Заводской номер
505A.051.03
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
12
№
22
Название детали
Шайба
Заводской номер
ШП-16Т
Количество на модель
12
№
23
Название детали
Сменная часть левого барабана
Заводской номер
652.051.06
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
652.051.00.39
Количество на модель
6
№
25
Название детали
Уплотнение
Заводской номер
652.051.00.9
Количество на модель
1
№
26
Название детали
Обойма правая
Заводской номер
652.051.00.2
Количество на модель
1
№
27
Название детали
Крестовина правая
Заводской номер
652.051.00.5
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
ГКШ-М90х2
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
ШСМЛ-90
Количество на модель
1
№
30
Название детали
Крышка
Заводской номер
652.051.00.34
Количество на модель
1
№
31
Название детали
Втулка распорная
Заводской номер
652.051.00.18
Количество на модель
1
№
32
Название детали
Барабан правый
Заводской номер
505A.051.02
Количество на модель
№
33
Название детали
Клин
Заводской номер
652.041.00.19
Количество на модель
4
№
34
Название детали
Сменная часть правого барабана для крана
Заводской номер
505А.051.01
Количество на модель
1
№
35
Название детали
Сменная часть правого барабана
Заводской номер
505A.051.05
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
652.051.00.43
Количество на модель
2
№
37
Название детали
Уплотнение
Заводской номер
652.051.00.33
Количество на модель
1
№
38
Название детали
Вал
Заводской номер
652.051.00.1
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка распорная | 652Б.051.00.51 | 2 | 2 | 1 | |||
| 2 | Подшипник | 222 | 6 | 6 | 2 | |||
| 3 | Болт | 652.051.00.12 | 6 | 6 | 3 | |||
| 4 | Болт | БНТ-М10х20 | 12 | 12 | 4 | |||
| 5 | Шайба | ШП-10Т | 12 | 12 | 5 | |||
| 6 | Полукольцо установочное | 652.032.00.32 | 6 | 6 | 6 | |||
| 7 | Колесо зубчатое | 652.051.00.19 | 1 | 1 | 7 | |||
| 8 | Шайба | ШСМЛ-100 | 1 | 1 | 8 | |||
| 9 | Гайка | ГКШ-М100х2 | 1 | 1 | 9 | |||
| 10 | Обойма левая | 652Б.051.00.01 | 1 | 1 | 10 | |||
| 11 | Подшипник | 3620 | 2 | 2 | 11 | |||
| 12 | Втулка распорная | 652A.051.00.49 | 2 | 2 | 12 | |||
| 13 | Манжета | AРМ-1.2-120х150-1 | 4 | 4 | 13 | |||
| 14 | Крышка обоймы | 652.051.00.35 | 1 | 1 | 14 | |||
| 15 | Масленка | ТШ-1.3 | 4 | 4 | 15 | |||
| 16 | Крестовина левая | 652.051.00.6 | 1 | 1 | 16 | |||
| 17 | Втулка распорная | 652A.051.00.48 | 2 | 2 | 17 | |||
| 18 | Проволока L=1,1 м | ПЖ-1,6 | 2 | 2 | 18 | |||
| 19 | Болт | БНТ-3М10х20 | 12 | 12 | 19 | |||
| 20 | Крышка | 652.051.00.41 | 2 | 2 | 20 | |||
| 21 | Барабан левый | 505A.051.03 | 1 | 1 | 21 | |||
| 22 | Гайка | ГШ-М16 | 12 | 12 | 22 | |||
| 23 | Шайба | ШП-16Т | 12 | 12 | 23 | |||
| 24 | Сменная часть левого барабана | 652.051.06 | 1 | 1 | 24 | |||
| 25 | Болт | 652.051.00.39 | 6 | 6 | 25 | |||
| 26 | Уплотнение | 652.051.00.9 | 1 | 1 | 26 | |||
| 27 | Обойма правая | 652.051.00.2 | 1 | 1 | 27 | |||
| 28 | Крестовина правая | 652.051.00.5 | 1 | 1 | 28 | |||
| 29 | Гайка | ГКШ-М90х2 | 1 | 1 | 29 | |||
| 30 | Шайба | ШСМЛ-90 | 1 | 1 | 30 | |||
| 31 | Крышка | 652.051.00.34 | 1 | 1 | 31 | |||
| 32 | Втулка распорная | 652.051.00.18 | 1 | 1 | 32 | |||
| 33 | Барабан правый | 505A.051.02 | 33 | |||||
| 34 | Клин | 652.041.00.19 | 4 | 4 | 34 | |||
| 35 | Сменная часть правого барабана для крана | 505А.051.01 | 1 | 1 | 35 | |||
| 36 | Сменная часть правого барабана | 505A.051.05 | 1 | 1 | 36 | |||
| 37 | Шайба | 652.051.00.43 | 2 | 2 | 37 | |||
| 38 | Уплотнение | 652.051.00.33 | 1 | 1 | 38 | |||
| 39 | Вал | 652.051.00.1 | 1 | 1 | 39 |
