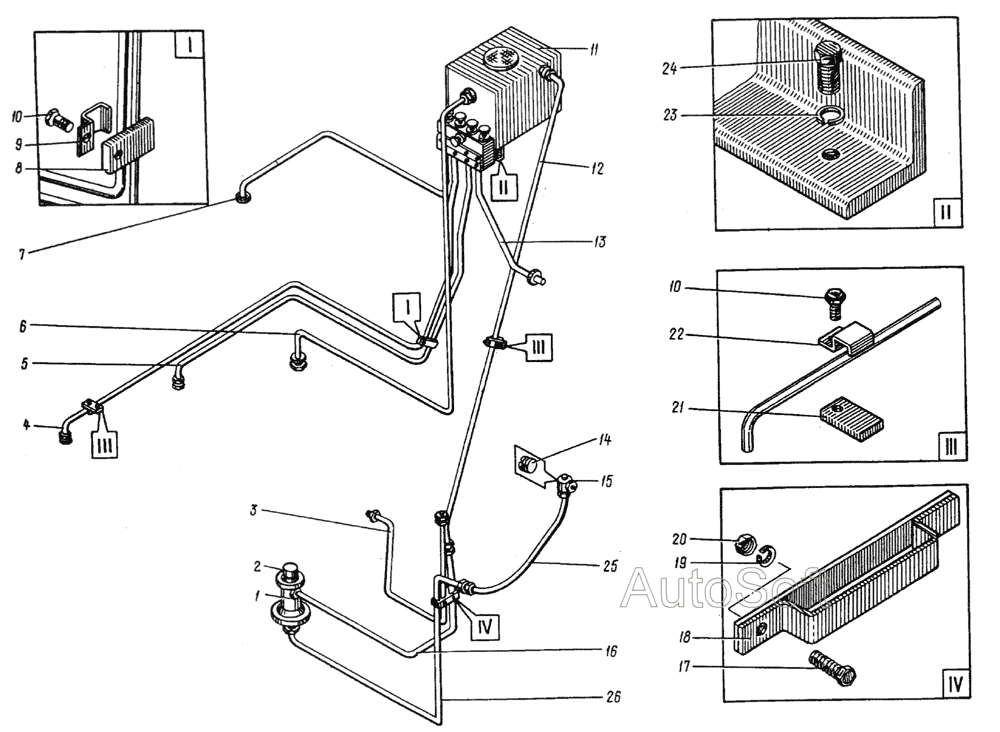

652В.29.00.000 Установка смазки
100%
Название детали
Установка диафрагменного насоса
Заводской номер
652В.29.10.000
Количество на модель
1
№
1
Название детали
Фильтр
Заводской номер
652В.29.03.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
652В.29.16.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
652В.29.08.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
652В.29.07.000
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
652В.29.04.000
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
652В.29.06.000
Количество на модель
1
№
7
Название детали
Бланка
Заводской номер
652B.29.13.001
Количество на модель
1
№
8
Название детали
Скоба
Заводской номер
652.500.00.41
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
652.019.00.49
Количество на модель
3
№
10
Название детали
Бачок в сборе
Заводской номер
652B.29.01.000
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
652В.29.05.000
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
652В.29.09.000
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
"ПШ-КГ1/4"""
Количество на модель
1
№
14
Название детали
Тройник
Заводской номер
652Б.248.58.1
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
652В.29.11.000
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
БНТ-М8х20
Количество на модель
1
№
17
Название детали
Скоба сварная
Заводской номер
652.030.05
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
ШП-8
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
1
№
20
Название детали
Планка
Заводской номер
652.030.32.1
Количество на модель
2
№
21
Название детали
Скоба
Заводской номер
652.030.00.52
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
ШП-10
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
БНТ-М10х20
Количество на модель
1
№
24
Название детали
Шланг
Заводской номер
652А.500.14
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
652В.29.17.000
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка диафрагменного насоса | 652В.29.10.000 | 1 | 1 | 1 | |||
| 2 | Фильтр | 652В.29.03.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 652В.29.16.000 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 652В.29.08.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | 652В.29.07.000 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 652В.29.04.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 652В.29.06.000 | 1 | 1 | 7 | |||
| 8 | Бланка | 652B.29.13.001 | 1 | 1 | 8 | |||
| 9 | Скоба | 652.500.00.41 | 1 | 1 | 9 | |||
| 10 | Болт | 652.019.00.49 | 3 | 3 | 10 | |||
| 11 | Бачок в сборе | 652B.29.01.000 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 652В.29.05.000 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 652В.29.09.000 | 1 | 1 | 13 | |||
| 14 | Пробка | "ПШ-КГ1/4""" | 1 | 1 | 14 | |||
| 15 | Тройник | 652Б.248.58.1 | 1 | 1 | 15 | |||
| 16 | Трубопровод | 652В.29.11.000 | 1 | 1 | 16 | |||
| 17 | Болт | БНТ-М8х20 | 1 | 1 | 17 | |||
| 18 | Скоба сварная | 652.030.05 | 1 | 1 | 18 | |||
| 19 | Шайба | ШП-8 | 1 | 1 | 19 | |||
| 20 | Гайка | ГШ-М8 | 1 | 1 | 20 | |||
| 21 | Планка | 652.030.32.1 | 2 | 2 | 21 | |||
| 22 | Скоба | 652.030.00.52 | 2 | 2 | 22 | |||
| 23 | Шайба | ШП-10 | 1 | 1 | 23 | |||
| 24 | Болт | БНТ-М10х20 | 1 | 1 | 24 | |||
| 25 | Шланг | 652А.500.14 | 1 | 1 | 25 | |||
| 26 | Трубопровод | 652В.29.17.000 | 1 | 1 | 26 |
