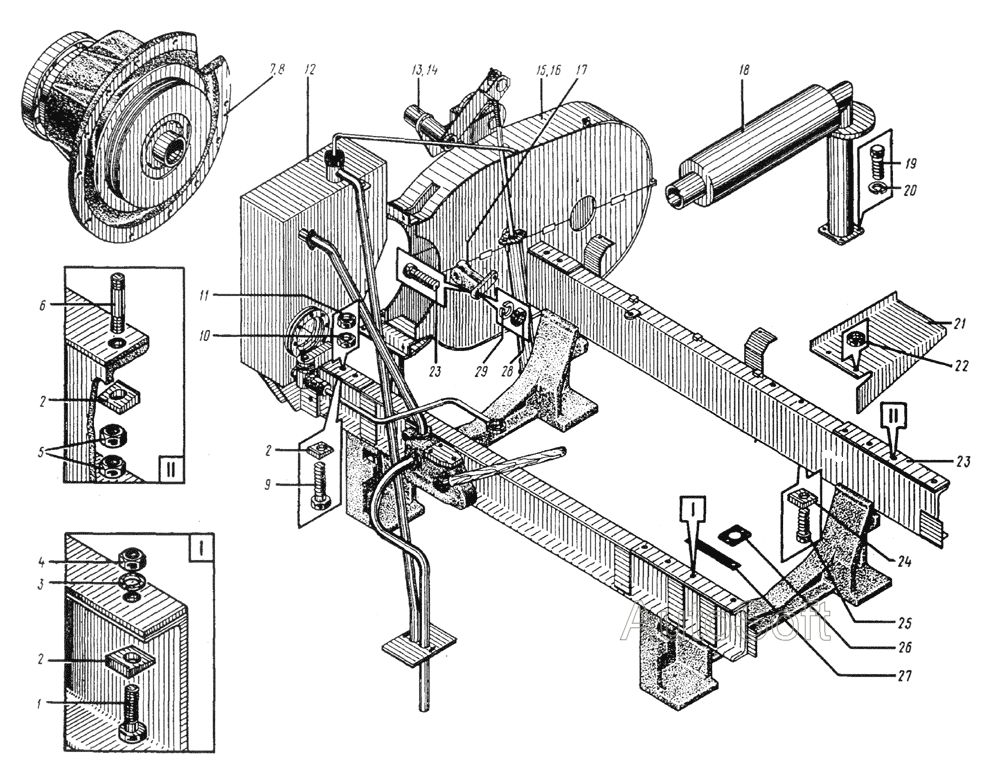

652А.470 Установка двигателя Д-108-8
100%
Название детали
Болт
Заводской номер
БНТ-М16х75
Количество на модель
2
№
1
Название детали
Шайба косая
Заводской номер
652A.470.00.14
Количество на модель
12
№
2
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
4
№
3
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
ГШ-М16х1,5
Количество на модель
4
№
5
Название детали
Шпилька
Заводской номер
652A.470.00.1
Количество на модель
2
№
6
Название детали
Привод и главная муфта
Заводской номер
652Б.478
Количество на модель
1
№
7
Название детали
Привод е главная муфта
Заводской номер
652Б.470.05.000
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
652A.470.00.7
Количество на модель
8
№
9
Название детали
Гайка
Заводской номер
652.047.00.15
Количество на модель
8
№
10
Название детали
Гайка
Заводской номер
ГШН-М18х1,5
Количество на модель
8
№
11
Название детали
Установка насоса и бачка
Заводской номер
652Б.479
Количество на модель
1
№
12
Название детали
Устройство натяжное
Заводской номер
652A.474
Количество на модель
1
№
13
Название детали
Устройство натяжное
Заводской номер
652Б.470.03.000
Количество на модель
1
№
14
Название детали
Кожух цепной передачи
Заводской номер
652A.473
Количество на модель
1
№
15
Название детали
Кожух цепной передачи
Заводской номер
652Б.470.02.000
Количество на модель
1
№
16
Название детали
Кронштейн бендикса
Заводской номер
652.010.00.22
Количество на модель
1
№
17
Название детали
Глушитель
Заводской номер
652Б.470.05
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
БНТ-М10х35
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
ШП-10T
Количество на модель
4
№
20
Название детали
Ограждение цилиндра
Заводской номер
652A.470.00.9
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
2
№
22
Название детали
Опора двигателя
Заводской номер
652Б.476
Количество на модель
1
№
23
Название детали
Шайба косая
Заводской номер
652A.470.00.12
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
4
№
25
Название детали
Прокладка
Заводской номер
652.010.00.17
Количество на модель
1
№
26
Название детали
Прокладка
Заводской номер
652.010.00.2
Количество на модель
2
№
27
Название детали
Гайка
Заводской номер
ГШ-М12х1,25
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
ШП-12Т
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНТ-М16х75 | 2 | 2 | 1 | |||
| 2 | Шайба косая | 652A.470.00.14 | 12 | 12 | 2 | |||
| 3 | Шайба | ШП-16 | 4 | 4 | 3 | |||
| 4 | Гайка | ГШ-М16 | 2 | 2 | 4 | |||
| 5 | Гайка | ГШ-М16х1,5 | 4 | 4 | 5 | |||
| 6 | Шпилька | 652A.470.00.1 | 2 | 2 | 6 | |||
| 7 | Привод и главная муфта | 652Б.478 | 1 | 1 | 7 | |||
| 8 | Привод е главная муфта | 652Б.470.05.000 | 1 | 1 | 8 | |||
| 9 | Болт | 652A.470.00.7 | 8 | 8 | 9 | |||
| 10 | Гайка | 652.047.00.15 | 8 | 8 | 10 | |||
| 11 | Гайка | ГШН-М18х1,5 | 8 | 8 | 11 | |||
| 12 | Установка насоса и бачка | 652Б.479 | 1 | 1 | 12 | |||
| 13 | Устройство натяжное | 652A.474 | 1 | 1 | 13 | |||
| 14 | Устройство натяжное | 652Б.470.03.000 | 1 | 1 | 14 | |||
| 15 | Кожух цепной передачи | 652A.473 | 1 | 1 | 15 | |||
| 16 | Кожух цепной передачи | 652Б.470.02.000 | 1 | 1 | 16 | |||
| 17 | Кронштейн бендикса | 652.010.00.22 | 1 | 1 | 17 | |||
| 18 | Глушитель | 652Б.470.05 | 1 | 1 | 18 | |||
| 19 | Болт | БНТ-М10х35 | 4 | 4 | 19 | |||
| 20 | Шайба | ШП-10T | 4 | 4 | 20 | |||
| 21 | Ограждение цилиндра | 652A.470.00.9 | 1 | 1 | 21 | |||
| 22 | Гайка | ГШ-М12 | 2 | 2 | 22 | |||
| 23 | Опора двигателя | 652Б.476 | 1 | 1 | 23 | |||
| 24 | Шайба косая | 652A.470.00.12 | 2 | 2 | 24 | |||
| 25 | Болт | БНТ-М12х30 | 4 | 4 | 25 | |||
| 26 | Прокладка | 652.010.00.17 | 1 | 1 | 26 | |||
| 27 | Прокладка | 652.010.00.2 | 2 | 2 | 27 | |||
| 28 | Гайка | ГШ-М12х1,25 | 1 | 1 | 28 | |||
| 29 | Шайба | ШП-12Т | 2 | 2 | 29 |
