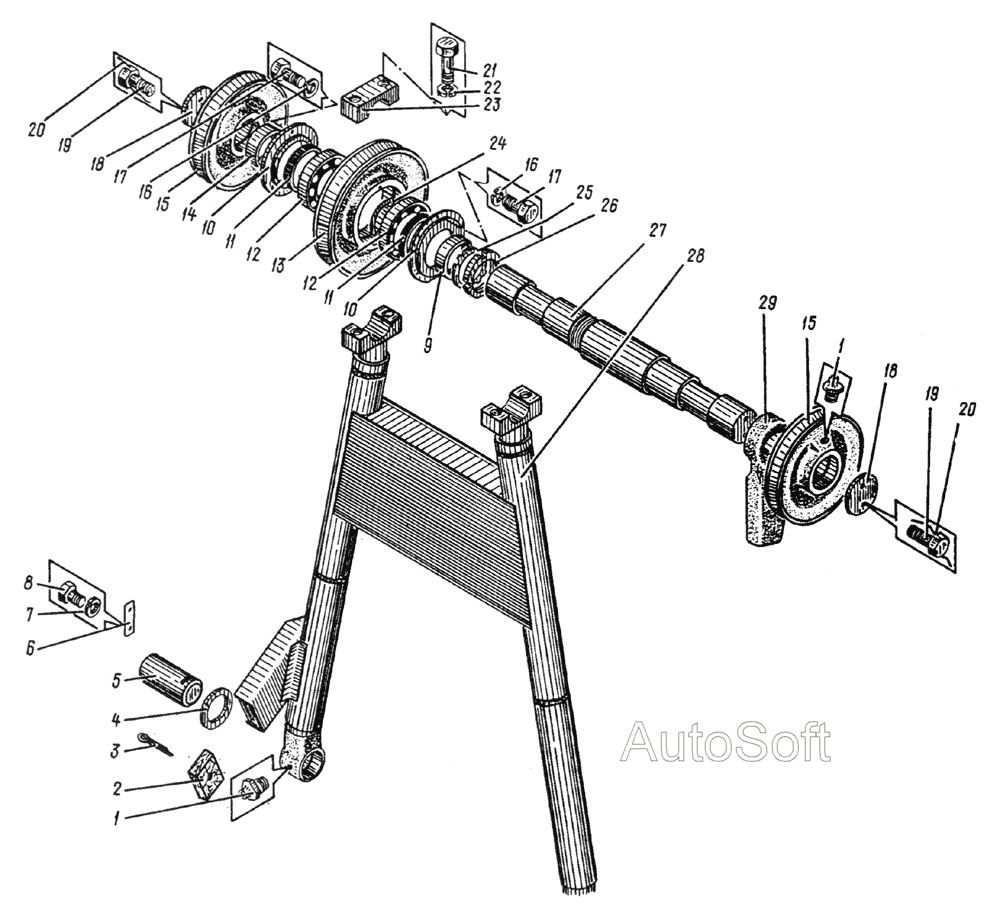

ЭО-4112.00.03.100 Стойка передняя
100%
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
6
№
1
Название детали
Брус буфера
Заводской номер
505A.200.00.2
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
Ш-10х112
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
652.090.00.20
Количество на модель
4
№
4
Название детали
Палец
Заводской номер
652Б.860.00.1
Количество на модель
2
№
5
Название детали
Оседержатель
Заводской номер
8x40x105-22-124-71
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
ШП-16Т
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
БНТ-М16х20
Количество на модель
4
№
8
Название детали
Втулка
Заводской номер
652.182.00.14
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
505A.182.00.11
Количество на модель
2
№
10
Название детали
Манжета
Заводской номер
AРМ-1.2-120х150-1
Количество на модель
2
№
11
Название детали
Подшипник ГОСТ
Заводской номер
220
Количество на модель
2
№
12
Название детали
Блок
Заводской номер
652A.309.00.5
Количество на модель
1
№
13
Название детали
Кольцо распорное
Заводской номер
652.182.00.5
Количество на модель
1
№
14
Название детали
Блок стрелоподъемного каната
Заводской номер
505A.182.00.3
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ШП-10Т
Количество на модель
6
№
16
Название детали
Болт
Заводской номер
БНТ-М10х25
Количество на модель
6
№
17
Название детали
Шайба установочная
Заводской номер
107.182.7
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
БНТ-3М12х30
Количество на модель
4
№
19
Название детали
Проволока L= 0,46 м
Заводской номер
ПК-1.6
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
БНТ-М24х100
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
ШП-24Т
Количество на модель
4
№
22
Название детали
Крышка подшипника
Заводской номер
505A.310.00.1
Количество на модель
2
№
23
Название детали
Кольцо прокладное
Заводской номер
652.182.00.13
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
ШСМЛ-105
Количество на модель
1
№
25
Название детали
Гайка
Заводской номер
ГКШ-М105х2
Количество на модель
1
№
26
Название детали
Ось блоков
Заводской номер
505А.Г82.00.2
Количество на модель
1
№
27
Название детали
Стойка сварная
Заводской номер
652B.60.01.000
Количество на модель
1
№
28
Название детали
Коуш
Заводской номер
ЭО-4112.00.03.111
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Масленка | ТШ-1.3 | 6 | 6 | 1 | |||
| 2 | Брус буфера | 505A.200.00.2 | 1 | 1 | 2 | |||
| 3 | Шплинт | Ш-10х112 | 1 | 1 | 3 | |||
| 4 | Шайба | 652.090.00.20 | 4 | 4 | 4 | |||
| 5 | Палец | 652Б.860.00.1 | 2 | 2 | 5 | |||
| 6 | Оседержатель | 8x40x105-22-124-71 | 2 | 2 | 6 | |||
| 7 | Шайба | ШП-16Т | 4 | 4 | 7 | |||
| 8 | Болт | БНТ-М16х20 | 4 | 4 | 8 | |||
| 9 | Втулка | 652.182.00.14 | 1 | 1 | 9 | |||
| 10 | Крышка | 505A.182.00.11 | 2 | 2 | 10 | |||
| 11 | Манжета | AРМ-1.2-120х150-1 | 2 | 2 | 11 | |||
| 12 | Подшипник ГОСТ | 220 | 2 | 2 | 12 | |||
| 13 | Блок | 652A.309.00.5 | 1 | 1 | 13 | |||
| 14 | Кольцо распорное | 652.182.00.5 | 1 | 1 | 14 | |||
| 15 | Блок стрелоподъемного каната | 505A.182.00.3 | 2 | 2 | 15 | |||
| 16 | Шайба | ШП-10Т | 6 | 6 | 16 | |||
| 17 | Болт | БНТ-М10х25 | 6 | 6 | 17 | |||
| 18 | Шайба установочная | 107.182.7 | 2 | 2 | 18 | |||
| 19 | Болт | БНТ-3М12х30 | 4 | 4 | 19 | |||
| 20 | Проволока L= 0,46 м | ПК-1.6 | 1 | 1 | 20 | |||
| 21 | Болт | БНТ-М24х100 | 4 | 4 | 21 | |||
| 22 | Шайба | ШП-24Т | 4 | 4 | 22 | |||
| 23 | Крышка подшипника | 505A.310.00.1 | 2 | 2 | 23 | |||
| 24 | Кольцо прокладное | 652.182.00.13 | 1 | 1 | 24 | |||
| 25 | Шайба | ШСМЛ-105 | 1 | 1 | 25 | |||
| 26 | Гайка | ГКШ-М105х2 | 1 | 1 | 26 | |||
| 27 | Ось блоков | 505А.Г82.00.2 | 1 | 1 | 27 | |||
| 28 | Стойка сварная | 652B.60.01.000 | 1 | 1 | 28 | |||
| 29 | Коуш | ЭО-4112.00.03.111 | 1 | 1 | 29 |
