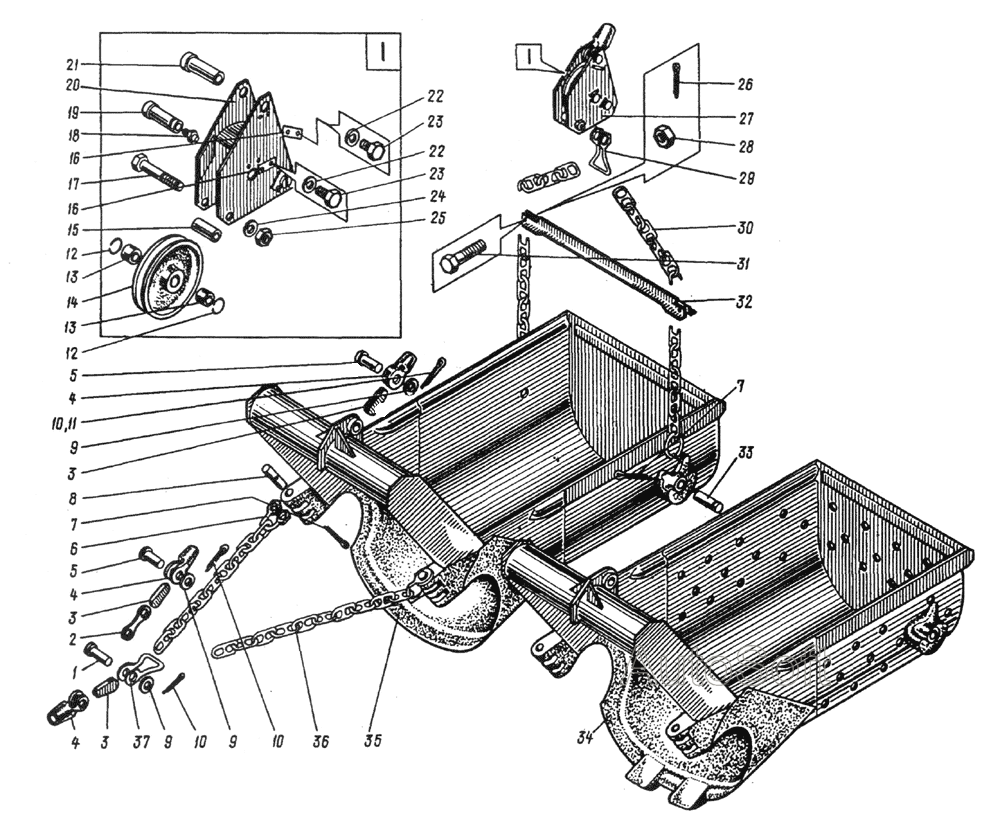

758.220 Ковш драглайна 0,8 м куб. с подвешиванием
100%
Название детали
Ось
Заводской номер
22-40X4x150
Количество на модель
1
№
1
Название детали
Серьга
Заводской номер
758.220.00.8
Количество на модель
1
№
2
Название детали
Клин коуша
Заводской номер
K-21,5-22-253-72
Количество на модель
4
№
3
Название детали
Обойма коуша
Заводской номер
0-21,5-22-253-72
Количество на модель
4
№
4
Название детали
Ось
Заводской номер
22-40X4x100
Количество на модель
2
№
5
Название детали
Скоба тяговой цепи задняя
Заводской номер
758.220.00.1
Количество на модель
2
№
6
Название детали
Шплинт
Заводской номер
Ш-10x112
Количество на модель
4
№
7
Название детали
Палец тяговой проушины
Заводской номер
758.220.00.2
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
ШОБ-40
Количество на модель
5
№
9
Название детали
Шплинт
Заводской номер
Ш-6,3х71
Количество на модель
3
№
10
Название детали
Шплинт
Заводской номер
Ш-1-х80
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
КВУ-72-58-7
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
505A.220.01.7
Количество на модель
2
№
13
Название детали
Блок опрокидной
Заводской номер
652Б.221.001
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
652.221.008
Количество на модель
1
№
15
Название детали
Оседержатель
Заводской номер
8х36x60-22-124-71
Количество на модель
3
№
16
Название детали
Болт
Заводской номер
БНТ-М16х120
Количество на модель
1
№
17
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
1
№
18
Название детали
Ось блока
Заводской номер
652.221.009
Количество на модель
1
№
19
Название детали
Обойма блока
Заводской номер
652.221.01
Количество на модель
1
№
20
Название детали
Палец коуша
Заводской номер
652.221.006
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
ШП-12Т
Количество на модель
6
№
22
Название детали
Болт
Заводской номер
БНТ-М12х20
Количество на модель
6
№
23
Название детали
Шайба
Заводской номер
ШП-16Т
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
ГШН-М16
Количество на модель
1
№
25
Название детали
Шплинт
Заводской номер
Ш-4х40
Количество на модель
2
№
26
Название детали
Блок опрокидной в сборе
Заводской номер
652Б.221
Количество на модель
1
№
27
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
2
№
28
Название детали
Скоба
Заводской номер
652.220.00.2
Количество на модель
1
№
29
Название детали
Цепь подъемная
Заводской номер
652.220.05
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
БНT-2M16х75
Количество на модель
2
№
31
Название детали
Угольник распорный
Заводской номер
758.220.03
Количество на модель
1
№
32
Название детали
Палец подъемной проушины
Заводской номер
652.220.00.11
Количество на модель
2
№
33
Название детали
Ковш драглайна сварной
Заводской номер
758.220OK
Количество на модель
1
№
34
Название детали
Ковш драглайна
Заводской номер
758.220.01
Количество на модель
1
№
35
Название детали
Цепь тяговая
Заводской номер
758.220.08
Количество на модель
2
№
36
Название детали
Скоба
Заводской номер
758.220.00.3
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | 22-40X4x150 | 1 | 1 | 1 | |||
| 2 | Серьга | 758.220.00.8 | 1 | 1 | 2 | |||
| 3 | Клин коуша | K-21,5-22-253-72 | 4 | 4 | 3 | |||
| 4 | Обойма коуша | 0-21,5-22-253-72 | 4 | 4 | 4 | |||
| 5 | Ось | 22-40X4x100 | 2 | 2 | 5 | |||
| 6 | Скоба тяговой цепи задняя | 758.220.00.1 | 2 | 2 | 6 | |||
| 7 | Шплинт | Ш-10x112 | 4 | 4 | 7 | |||
| 8 | Палец тяговой проушины | 758.220.00.2 | 2 | 2 | 8 | |||
| 9 | Шайба | ШОБ-40 | 5 | 5 | 9 | |||
| 10 | Шплинт | Ш-6,3х71 | 3 | 3 | 10 | |||
| 11 | Шплинт | Ш-1-х80 | 1 | 1 | 11 | |||
| 12 | Кольцо | КВУ-72-58-7 | 2 | 2 | 12 | |||
| 13 | Втулка | 505A.220.01.7 | 2 | 2 | 13 | |||
| 14 | Блок опрокидной | 652Б.221.001 | 1 | 1 | 14 | |||
| 15 | Труба | 652.221.008 | 1 | 1 | 15 | |||
| 16 | Оседержатель | 8х36x60-22-124-71 | 3 | 3 | 16 | |||
| 17 | Болт | БНТ-М16х120 | 1 | 1 | 17 | |||
| 18 | Масленка | ТШ-1.3 | 1 | 1 | 18 | |||
| 19 | Ось блока | 652.221.009 | 1 | 1 | 19 | |||
| 20 | Обойма блока | 652.221.01 | 1 | 1 | 20 | |||
| 21 | Палец коуша | 652.221.006 | 2 | 2 | 21 | |||
| 22 | Шайба | ШП-12Т | 6 | 6 | 22 | |||
| 23 | Болт | БНТ-М12х20 | 6 | 6 | 23 | |||
| 24 | Шайба | ШП-16Т | 1 | 1 | 24 | |||
| 25 | Гайка | ГШН-М16 | 1 | 1 | 25 | |||
| 26 | Шплинт | Ш-4х40 | 2 | 2 | 26 | |||
| 27 | Блок опрокидной в сборе | 652Б.221 | 1 | 1 | 27 | |||
| 28 | Гайка | ГШ-М16 | 2 | 2 | 28 | |||
| 29 | Скоба | 652.220.00.2 | 1 | 1 | 29 | |||
| 30 | Цепь подъемная | 652.220.05 | 2 | 2 | 30 | |||
| 31 | Болт | БНT-2M16х75 | 2 | 2 | 31 | |||
| 32 | Угольник распорный | 758.220.03 | 1 | 1 | 32 | |||
| 33 | Палец подъемной проушины | 652.220.00.11 | 2 | 2 | 33 | |||
| 34 | Ковш драглайна сварной | 758.220OK | 1 | 1 | 34 | |||
| 35 | Ковш драглайна | 758.220.01 | 1 | 1 | 35 | |||
| 36 | Цепь тяговая | 758.220.08 | 2 | 2 | 36 | |||
| 37 | Скоба | 758.220.00.3 | 1 | 1 | 37 |
