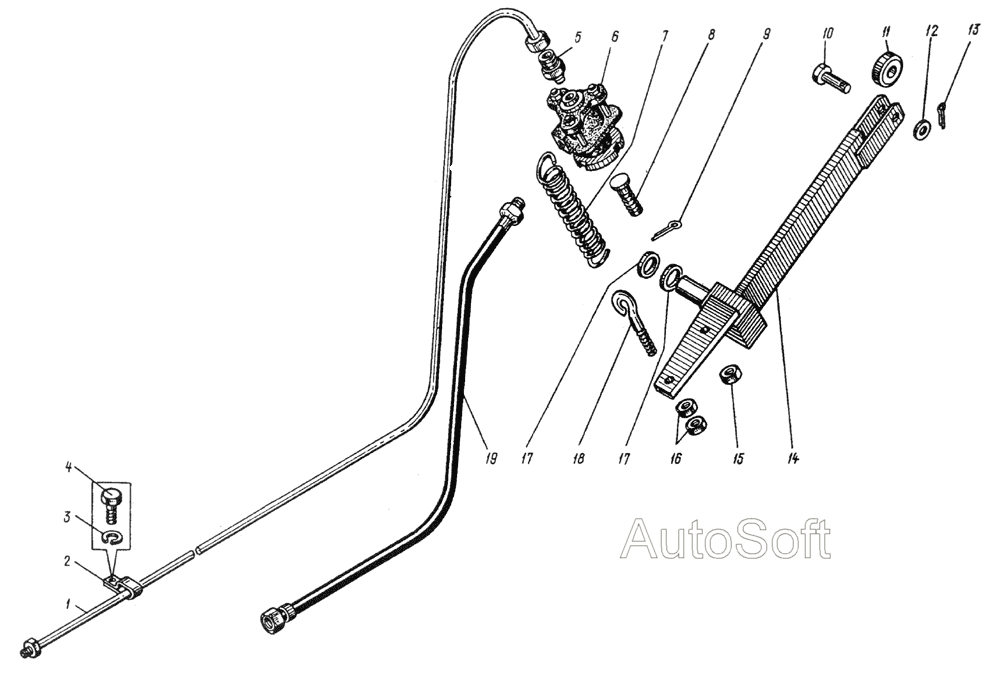

652А.248.28 Ограничитель подъема стрелы
100%
Название детали
Трубопровод
Заводской номер
652A.248.30
Количество на модель
1
№
1
Название детали
Скоба
Заводской номер
652.500.00.41
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
ШП-8Т
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
БНТ-М8х16
Количество на модель
1
№
4
Название детали
Ниппель конечный
Заводской номер
264.13.01
Количество на модель
1
№
5
Название детали
Золотник
Заводской номер
652A.246.02
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
652A.248.28.1
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
652.501.00.2
Количество на модель
1
№
8
Название детали
Шплинт
Заводской номер
Ш-4x40
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
22-10X4х30
Количество на модель
1
№
10
Название детали
Ролик
Заводской номер
652A.248.28.3
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
ШОБ-10
Количество на модель
1
№
12
Название детали
Шплинт
Заводской номер
Ш-2.5х16
Количество на модель
1
№
13
Название детали
Рычаг сварной
Заводской номер
652A.248.29
Количество на модель
1
№
14
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
ГШ-M8
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
ШОБ-20
Количество на модель
2
№
17
Название детали
Оттяжка
Заводской номер
652A.248.28.2
Количество на модель
1
№
18
Название детали
Шланг гибкий в сборе
Заводской номер
652.060.36
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 652A.248.30 | 1 | 1 | 1 | |||
| 2 | Скоба | 652.500.00.41 | 1 | 1 | 2 | |||
| 3 | Шайба | ШП-8Т | 1 | 1 | 3 | |||
| 4 | Болт | БНТ-М8х16 | 1 | 1 | 4 | |||
| 5 | Ниппель конечный | 264.13.01 | 1 | 1 | 5 | |||
| 6 | Золотник | 652A.246.02 | 1 | 1 | 6 | |||
| 7 | Пружина | 652A.248.28.1 | 1 | 1 | 7 | |||
| 8 | Винт | 652.501.00.2 | 1 | 1 | 8 | |||
| 9 | Шплинт | Ш-4x40 | 1 | 1 | 9 | |||
| 10 | Ось | 22-10X4х30 | 1 | 1 | 10 | |||
| 11 | Ролик | 652A.248.28.3 | 1 | 1 | 11 | |||
| 12 | Шайба | ШОБ-10 | 1 | 1 | 12 | |||
| 13 | Шплинт | Ш-2.5х16 | 1 | 1 | 13 | |||
| 14 | Рычаг сварной | 652A.248.29 | 1 | 1 | 14 | |||
| 15 | Гайка | ГШ-М10 | 1 | 1 | 15 | |||
| 16 | Гайка | ГШ-M8 | 2 | 2 | 16 | |||
| 17 | Шайба | ШОБ-20 | 2 | 2 | 17 | |||
| 18 | Оттяжка | 652A.248.28.2 | 1 | 1 | 18 | |||
| 19 | Шланг гибкий в сборе | 652.060.36 | 1 | 1 | 19 |
