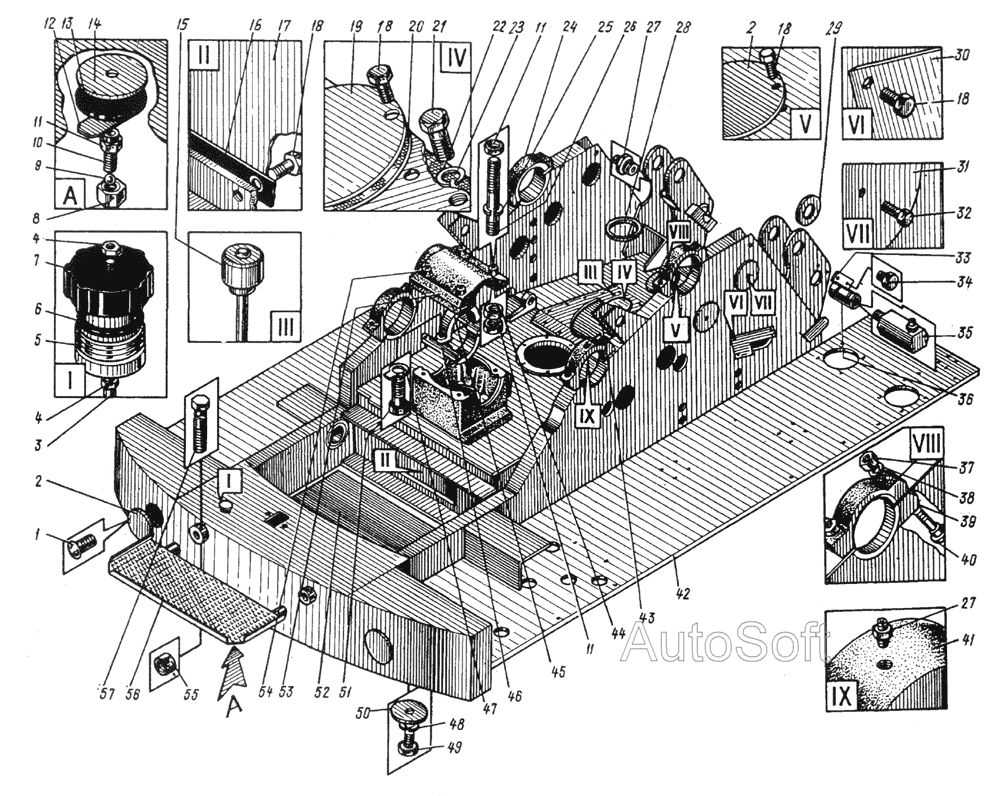

652Б.940 Рама поворотная
100%
Название детали
Винт
Заводской номер
ВПК-М8х16
Количество на модель
4
№
1
Название детали
Крышка
Заводской номер
652.095.00.40
Количество на модель
3
№
2
Название детали
Щуп
Заводской номер
652.560.02.9
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
652Б.661.01.16
Количество на модель
2
№
4
Название детали
Горловина
Заводской номер
652.095.00.41
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
652.019.00.2
Количество на модель
1
№
6
Название детали
Колпачок
Заводской номер
652.560.02.10
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
652.095.00.44
Количество на модель
1
№
8
Название детали
Шарик
Заводской номер
111-17ммН-3722-60
Количество на модель
1
№
9
Название детали
Шпилька
Заводской номер
652.095.00.43
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
ГШ-М20
Количество на модель
9
№
11
Название детали
Планка
Заводской номер
107.095.37
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
107.095.36
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
107.095.35
Количество на модель
1
№
14
Название детали
Щуп
Заводской номер
652A.560.05
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
652Б.940.05.003
Количество на модель
2
№
16
Название детали
Крышка
Заводской номер
652Б.940.05.001
Количество на модель
2
№
17
Название детали
Болт
Заводской номер
БНT-М8x20
Количество на модель
39
№
18
Название детали
Диск
Заводской номер
107.091.154
Количество на модель
1
№
19
Название детали
Кольцо прокладное
Заводской номер
107.091.155
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
БHT-M12x30
Количество на модель
16
№
21
Название детали
Прокладка
Заводской номер
107.091.130
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
16
№
23
Название детали
Хомут
Заводской номер
652Б.361.17
Количество на модель
3
№
24
Название детали
Шайба
Заводской номер
ШП-20
Количество на модель
4
№
25
Название детали
Шпилька
Заводской номер
107.031.3
Количество на модель
4
№
26
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
3
№
27
Название детали
Кольцо
Заводской номер
652Б.090.03.00.1
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
652.090.00.20
Количество на модель
8
№
29
Название детали
Заделка
Заводской номер
652.560.00.1
Количество на модель
1
№
30
Название детали
Крышка
Заводской номер
505A.180.00.4
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
БНТ-М10х80
Количество на модель
2
№
32
Название детали
Оседержатель
Заводской номер
8x40x105-22-124-71
Количество на модель
2
№
33
Название детали
Болт
Заводской номер
БНТ-М16х20
Количество на модель
4
№
34
Название детали
Угольник
Заводской номер
652Б.360.00.3
Количество на модель
1
№
35
Название детали
Палец
Заводской номер
652Б.360.00.1
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
ГШУ-М30
Количество на модель
10
№
37
Название детали
Шайба
Заводской номер
ШП-30
Количество на модель
10
№
38
Название детали
Хомут
Заводской номер
652Б.361.16
Количество на модель
1
№
39
Название детали
Болт
Заводской номер
652Б.361.02.12
Количество на модель
10
№
40
Название детали
Хомут
Заводской номер
652Б.361.18
Количество на модель
1
№
41
Название детали
Металлоконструкция рамы поворотной
Заводской номер
652.940
Количество на модель
1
№
42
Название детали
Крышка
Заводской номер
652.090.11
Количество на модель
1
№
43
Название детали
Гайка
Заводской номер
ГШН-М20
Количество на модель
4
№
44
Название детали
Крышка опоры
Заводской номер
652.032.05.1
Количество на модель
1
№
45
Название детали
Корпус опоры
Заводской номер
652.032.05.2
Количество на модель
1
№
46
Название детали
Шайба стопорная
Заводской номер
ШСМЛ-24
Количество на модель
2
№
47
Название детали
Шайба
Заводской номер
ШП-10
Количество на модель
2
№
48
Название детали
Болт
Заводской номер
БНT-M10x20
Количество на модель
2
№
49
Название детали
Шайба
Заводской номер
652.090.00.2
Количество на модель
2
№
50
Название детали
Болт
Заводской номер
БНТ-М24х70
Количество на модель
2
№
51
Название детали
Лист съемный
Заводской номер
652Б.360.00.4
Количество на модель
1
№
52
Название детали
Прокладка
Заводской номер
652.031.00.5
Количество на модель
2
№
53
Название детали
Крышка коробки
Заводской номер
652.031.00.6
Количество на модель
1
№
54
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
2
№
55
Название детали
Трап задник
Заводской номер
652.096
Количество на модель
1
№
56
Название детали
Болт
Заводской номер
БНТ-М12х90
Количество на модель
2
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт | ВПК-М8х16 | 4 | 4 | 1 | |||
| 2 | Крышка | 652.095.00.40 | 3 | 3 | 2 | |||
| 3 | Щуп | 652.560.02.9 | 1 | 1 | 3 | |||
| 4 | Гайка | 652Б.661.01.16 | 2 | 2 | 4 | |||
| 5 | Горловина | 652.095.00.41 | 1 | 1 | 5 | |||
| 6 | Прокладка | 652.019.00.2 | 1 | 1 | 6 | |||
| 7 | Колпачок | 652.560.02.10 | 1 | 1 | 7 | |||
| 8 | Пробка | 652.095.00.44 | 1 | 1 | 8 | |||
| 9 | Шарик | 111-17ммН-3722-60 | 1 | 1 | 9 | |||
| 10 | Шпилька | 652.095.00.43 | 1 | 1 | 10 | |||
| 11 | Гайка | ГШ-М20 | 9 | 9 | 11 | |||
| 12 | Планка | 107.095.37 | 1 | 1 | 12 | |||
| 13 | Прокладка | 107.095.36 | 1 | 1 | 13 | |||
| 14 | Крышка | 107.095.35 | 1 | 1 | 14 | |||
| 15 | Щуп | 652A.560.05 | 1 | 1 | 15 | |||
| 16 | Прокладка | 652Б.940.05.003 | 2 | 2 | 16 | |||
| 17 | Крышка | 652Б.940.05.001 | 2 | 2 | 17 | |||
| 18 | Болт | БНT-М8x20 | 39 | 39 | 18 | |||
| 19 | Диск | 107.091.154 | 1 | 1 | 19 | |||
| 20 | Кольцо прокладное | 107.091.155 | 1 | 1 | 20 | |||
| 21 | Болт | БHT-M12x30 | 16 | 16 | 21 | |||
| 22 | Прокладка | 107.091.130 | 1 | 1 | 22 | |||
| 23 | Шайба | ШП-12 | 16 | 16 | 23 | |||
| 24 | Хомут | 652Б.361.17 | 3 | 3 | 24 | |||
| 25 | Шайба | ШП-20 | 4 | 4 | 25 | |||
| 26 | Шпилька | 107.031.3 | 4 | 4 | 26 | |||
| 27 | Масленка | ТШ-1.3 | 3 | 3 | 27 | |||
| 28 | Кольцо | 652Б.090.03.00.1 | 2 | 2 | 28 | |||
| 29 | Шайба | 652.090.00.20 | 8 | 8 | 29 | |||
| 30 | Заделка | 652.560.00.1 | 1 | 1 | 30 | |||
| 31 | Крышка | 505A.180.00.4 | 2 | 2 | 31 | |||
| 32 | Болт | БНТ-М10х80 | 2 | 2 | 32 | |||
| 33 | Оседержатель | 8x40x105-22-124-71 | 2 | 2 | 33 | |||
| 34 | Болт | БНТ-М16х20 | 4 | 4 | 34 | |||
| 35 | Угольник | 652Б.360.00.3 | 1 | 1 | 35 | |||
| 36 | Палец | 652Б.360.00.1 | 2 | 2 | 36 | |||
| 37 | Гайка | ГШУ-М30 | 10 | 10 | 37 | |||
| 38 | Шайба | ШП-30 | 10 | 10 | 38 | |||
| 39 | Хомут | 652Б.361.16 | 1 | 1 | 39 | |||
| 40 | Болт | 652Б.361.02.12 | 10 | 10 | 40 | |||
| 41 | Хомут | 652Б.361.18 | 1 | 1 | 41 | |||
| 42 | Металлоконструкция рамы поворотной | 652.940 | 1 | 1 | 42 | |||
| 43 | Крышка | 652.090.11 | 1 | 1 | 43 | |||
| 44 | Гайка | ГШН-М20 | 4 | 4 | 44 | |||
| 45 | Крышка опоры | 652.032.05.1 | 1 | 1 | 45 | |||
| 46 | Корпус опоры | 652.032.05.2 | 1 | 1 | 46 | |||
| 47 | Шайба стопорная | ШСМЛ-24 | 2 | 2 | 47 | |||
| 48 | Шайба | ШП-10 | 2 | 2 | 48 | |||
| 49 | Болт | БНT-M10x20 | 2 | 2 | 49 | |||
| 50 | Шайба | 652.090.00.2 | 2 | 2 | 50 | |||
| 51 | Болт | БНТ-М24х70 | 2 | 2 | 51 | |||
| 52 | Лист съемный | 652Б.360.00.4 | 1 | 1 | 52 | |||
| 53 | Прокладка | 652.031.00.5 | 2 | 2 | 53 | |||
| 54 | Крышка коробки | 652.031.00.6 | 1 | 1 | 54 | |||
| 55 | Гайка | ГШ-М12 | 2 | 2 | 55 | |||
| 56 | Трап задник | 652.096 | 1 | 1 | 56 | |||
| 57 | Болт | БНТ-М12х90 | 2 | 2 | 57 |
