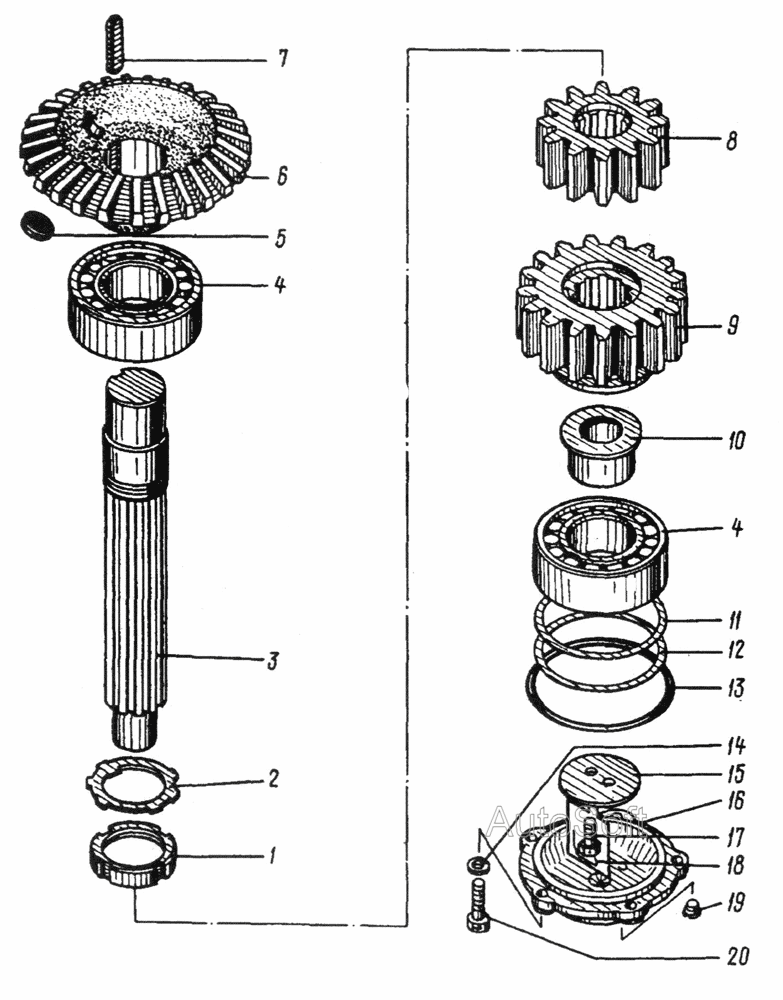

652.033 Вал вертикальный
100%
Название детали
Гайка
Заводской номер
ГКШ-М90х2
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
ШСМЛ-90
Количество на модель
1
№
2
Название детали
Вал вертикальный
Заводской номер
652.033.00.2
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
3618
Количество на модель
2
№
4
Название детали
Пробка
Заводской номер
652Б.033.010
Количество на модель
2
№
5
Название детали
Шестерня коническая
Заводской номер
652.033.00.1
Количество на модель
1
№
6
Название детали
Шпонка
Заводской номер
ШПП-20х12х80
Количество на модель
1
№
7
Название детали
Шестерня
Заводской номер
652.033.00.4
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
652.033.00.3
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
107.033.5
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
652.033.00.7
Количество на модель
1
№
11
Название детали
Кольцо установочное
Заводской номер
652.033.00.8
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
КРУ-Н1-200х0-2
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
5
№
14
Название детали
Шайба
Заводской номер
652.033.00.6
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
652Б.033.00.9
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
БНТ-3М12х30
Количество на модель
2
№
17
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
1
№
18
Название детали
Пробка
Заводской номер
"ПШ-КГ1/4"""
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
БНТ-М16х55
Количество на модель
5
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | ГКШ-М90х2 | 4 | 4 | 1 | |||
| 2 | Шайба | ШСМЛ-90 | 1 | 1 | 2 | |||
| 3 | Вал вертикальный | 652.033.00.2 | 1 | 1 | 3 | |||
| 4 | Подшипник | 3618 | 2 | 2 | 4 | |||
| 5 | Пробка | 652Б.033.010 | 2 | 2 | 5 | |||
| 6 | Шестерня коническая | 652.033.00.1 | 1 | 1 | 6 | |||
| 7 | Шпонка | ШПП-20х12х80 | 1 | 1 | 7 | |||
| 8 | Шестерня | 652.033.00.4 | 1 | 1 | 8 | |||
| 9 | Шестерня | 652.033.00.3 | 1 | 1 | 9 | |||
| 10 | Втулка | 107.033.5 | 1 | 1 | 10 | |||
| 11 | Кольцо | 652.033.00.7 | 1 | 1 | 11 | |||
| 12 | Кольцо установочное | 652.033.00.8 | 1 | 1 | 12 | |||
| 13 | Кольцо | КРУ-Н1-200х0-2 | 1 | 1 | 13 | |||
| 14 | Шайба | ШП-16 | 5 | 5 | 14 | |||
| 15 | Шайба | 652.033.00.6 | 1 | 1 | 15 | |||
| 16 | Крышка | 652Б.033.00.9 | 1 | 1 | 16 | |||
| 17 | Болт | БНТ-3М12х30 | 2 | 2 | 17 | |||
| 18 | Проволока L=1,1 м | ПЖ-1,6 | 1 | 1 | 18 | |||
| 19 | Пробка | "ПШ-КГ1/4""" | 1 | 1 | 19 | |||
| 20 | Болт | БНТ-М16х55 | 5 | 5 | 20 |
