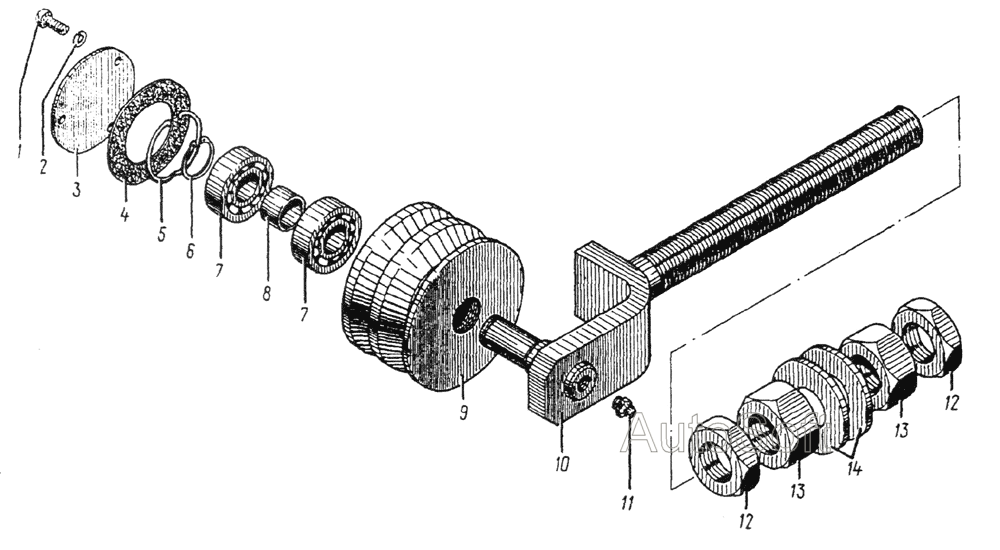

652.080.13 Ролик натяжной в сборе
100%
Название детали
Винт
Заводской номер
ВПK-M5х16
Количество на модель
3
№
1
Название детали
Шайба
Заводской номер
ШП-5
Количество на модель
3
№
2
Название детали
Крышка
Заводской номер
652.080.13.7
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
652.080.13.8
Количество на модель
1
№
4
Название детали
Кольцо стопорное
Заводской номер
652.080.13.6
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
КНЭ-Б20
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
204
Количество на модель
2
№
7
Название детали
Втулка
Заводской номер
552.080.13.11
Количество на модель
1
№
8
Название детали
Шкив натяжной
Заводской номер
652.030.13.10
Количество на модель
1
№
9
Название детали
Винт в сборе
Заводской номер
652.060.45
Количество на модель
1
№
10
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
1
№
11
Название детали
Гайка
Заводской номер
ГШНУ-М30
Количество на модель
2
№
12
Название детали
Гайка
Заводской номер
ГШУ-М30
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
ШП-30
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт | ВПK-M5х16 | 3 | 3 | 1 | |||
| 2 | Шайба | ШП-5 | 3 | 3 | 2 | |||
| 3 | Крышка | 652.080.13.7 | 1 | 1 | 3 | |||
| 4 | Прокладка | 652.080.13.8 | 1 | 1 | 4 | |||
| 5 | Кольцо стопорное | 652.080.13.6 | 1 | 1 | 5 | |||
| 6 | Кольцо | КНЭ-Б20 | 1 | 1 | 6 | |||
| 7 | Подшипник | 204 | 2 | 2 | 7 | |||
| 8 | Втулка | 552.080.13.11 | 1 | 1 | 8 | |||
| 9 | Шкив натяжной | 652.030.13.10 | 1 | 1 | 9 | |||
| 10 | Винт в сборе | 652.060.45 | 1 | 1 | 10 | |||
| 11 | Масленка | ТШ-1.3 | 1 | 1 | 11 | |||
| 12 | Гайка | ГШНУ-М30 | 2 | 2 | 12 | |||
| 13 | Гайка | ГШУ-М30 | 2 | 2 | 13 | |||
| 14 | Шайба | ШП-30 | 2 | 2 | 14 |
