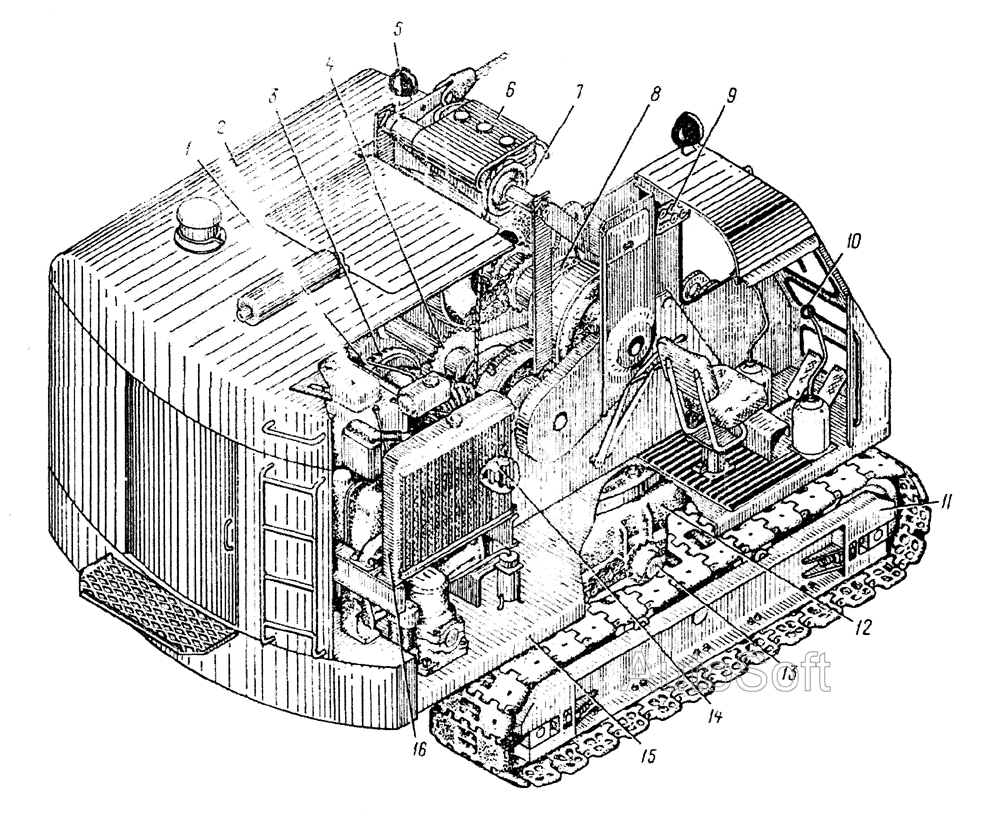

652Б.000.01 Экскаватор без рабочего оборудования с указанием основных сборочных единиц
100%
Название детали
Установка смазки
Заводской номер
652В.29.00.000
Количество на модель
1
№
1
Название детали
Кабина
Заводской номер
652.720
Количество на модель
1
№
2
Название детали
Механизм реверсивный
Заводской номер
652Б.030
Количество на модель
1
№
3
Название детали
Реверс главной лебедки
Заводской номер
652.040
Количество на модель
1
№
4
Название детали
Электрооборудование
Заводской номер
652Б.260
Количество на модель
1
№
5
Название детали
Стойка двуногая
Заводской номер
652Б.380
Количество на модель
1
№
6
Название детали
Инструмент и принадлежности
Заводской номер
652Б.150
Количество на модель
1
№
7
Название детали
Лебедка главная
Заводской номер
652.050
Количество на модель
1
№
8
Название детали
Приборы и оборудование кабины
Заводской номер
652Б.660
Количество на модель
1
№
9
Название детали
Пневмоуправление
Заводской номер
652.500
Количество на модель
1
№
10
Название детали
Ход гусеничный
Заводской номер
6523.21.00.000
Количество на модель
1
№
11
Название детали
Рама ходовая
Заводской номер
652В.20.00.000
Количество на модель
1
№
12
Название детали
Ходовой механизм в сборе
Заводской номер
652В.17.00.000
Количество на модель
1
№
13
Название детали
Механизм поворота
Заводской номер
652Б.970
Количество на модель
1
№
14
Название детали
Рама поворотная
Заводской номер
652Б.940
Количество на модель
1
№
15
Название детали
Установка двигателя Д-108-8
Заводской номер
652А.470
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка смазки | 652В.29.00.000 | 1 | 1 | 1 | |||
| 2 | Кабина | 652.720 | 1 | 1 | 2 | |||
| 3 | Механизм реверсивный | 652Б.030 | 1 | 1 | 3 | |||
| 4 | Реверс главной лебедки | 652.040 | 1 | 1 | 4 | |||
| 5 | Электрооборудование | 652Б.260 | 1 | 1 | 5 | |||
| 6 | Стойка двуногая | 652Б.380 | 1 | 1 | 6 | |||
| 7 | Инструмент и принадлежности | 652Б.150 | 1 | 1 | 7 | |||
| 8 | Лебедка главная | 652.050 | 1 | 1 | 8 | |||
| 9 | Приборы и оборудование кабины | 652Б.660 | 1 | 1 | 9 | |||
| 10 | Пневмоуправление | 652.500 | 1 | 1 | 10 | |||
| 11 | Ход гусеничный | 6523.21.00.000 | 1 | 1 | 11 | |||
| 12 | Рама ходовая | 652В.20.00.000 | 1 | 1 | 12 | |||
| 13 | Ходовой механизм в сборе | 652В.17.00.000 | 1 | 1 | 13 | |||
| 14 | Механизм поворота | 652Б.970 | 1 | 1 | 14 | |||
| 15 | Рама поворотная | 652Б.940 | 1 | 1 | 15 | |||
| 16 | Установка двигателя Д-108-8 | 652А.470 | 1 | 1 | 16 |
