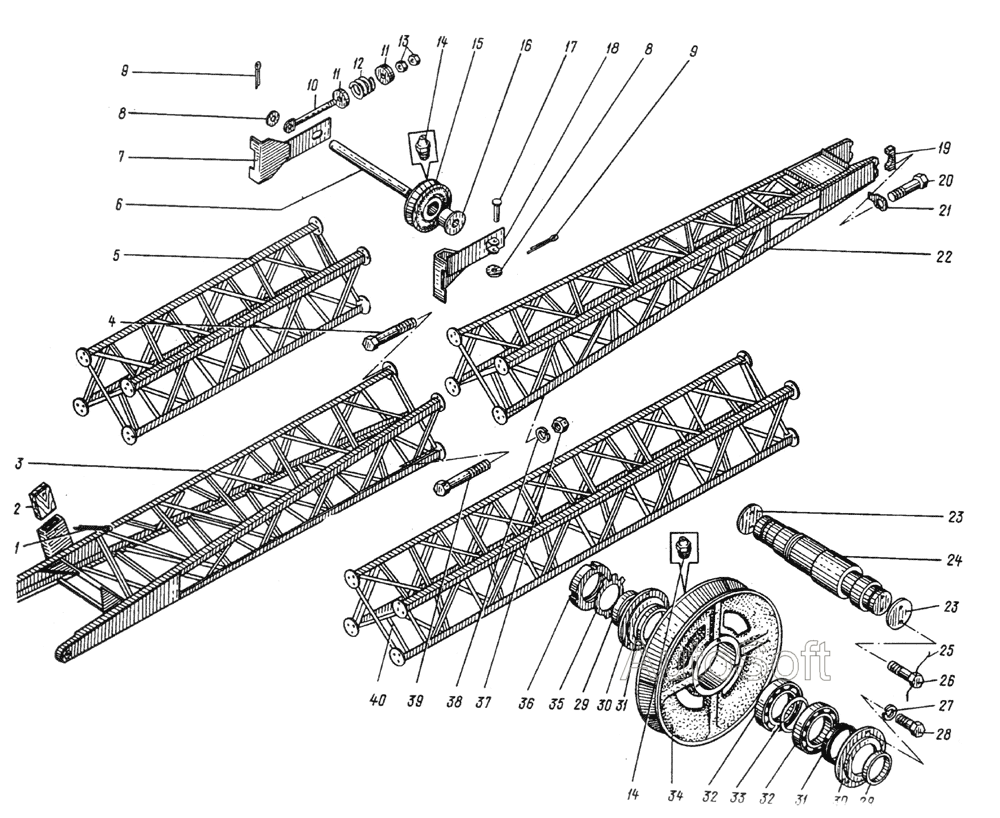

652Б.200 Стрела решетчатая
100%
Название детали
Шплинт
Заводской номер
Ш-10х112.
Количество на модель
1
№
1
Название детали
Брус буфера
Заводской номер
505A.200.00.2
Количество на модель
1
№
2
Название детали
Низ стрелы
Заводской номер
652Б.202
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
БНТ-М20х60
Количество на модель
8
№
4
Название детали
Вставка L=3 м
Заводской номер
652Б.204
Количество на модель
1
№
5
Название детали
Ось
Заводской номер
652.642.006
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
652.642.01
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ШЧ-16
Количество на модель
2
№
8
Название детали
Шплинт
Заводской номер
Ш-4х25
Количество на модель
2
№
9
Название детали
Тяга
Заводской номер
652.642.03
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
652.642.007
Количество на модель
2
№
11
Название детали
Пружина
Заводской номер
652Б.200.02.2
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
2
№
14
Название детали
Блок
Заводской номер
652Б.200.03.1
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
652.210.00.21
Количество на модель
1
№
16
Название детали
Палец
Заводской номер
652Б.200.02.1
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
652.642.02
Количество на модель
1
№
18
Название детали
Крышка подшипника
Заводской номер
505A.201.00.2
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
БНТ-М24х100
Количество на модель
4
№
20
Название детали
Шайба стопорная
Заводской номер
17-61-005
Количество на модель
4
№
21
Название детали
Верх стрелы
Заводской номер
652Б.201
Количество на модель
1
№
22
Название детали
Шайба упорная
Заводской номер
28-67-003
Количество на модель
2
№
23
Название детали
Ось блоков
Заводской номер
652Б.206.00.2
Количество на модель
1
№
24
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
БНТ-3М12х30
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
ШП-10
Количество на модель
6
№
27
Название детали
Болт
Заводской номер
БНТ-М10х25
Количество на модель
6
№
28
Название детали
Кольцо распорное
Заводской номер
505A.203.00.6
Количество на модель
2
№
29
Название детали
Крышка
Заводской номер
505A.182.00.11
Количество на модель
2
№
30
Название детали
Манжета
Заводской номер
APM-1.2-120х150-1
Количество на модель
2
№
31
Название детали
Подшипник ГОСТ
Заводской номер
220
Количество на модель
2
№
32
Название детали
Кольцо прокладное
Заводской номер
652.182.00.13
Количество на модель
1
№
33
Название детали
Блок
Заводской номер
505А.203.00.5
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
ШСМЛ-100
Количество на модель
1
№
35
Название детали
Гайка
Заводской номер
ГКШ-М100х2
Количество на модель
1
№
36
Название детали
Гайка
Заводской номер
ГШН-М20
Количество на модель
12
№
37
Название детали
Шайба пружинная
Заводской номер
ШП-20Т
Количество на модель
12
№
38
Название детали
Болт
Заводской номер
БНТ-М20х75
Количество на модель
4
№
39
Название детали
Вставка L=5 м
Заводской номер
652Б.205
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | Ш-10х112. | 1 | 1 | 1 | |||
| 2 | Брус буфера | 505A.200.00.2 | 1 | 1 | 2 | |||
| 3 | Низ стрелы | 652Б.202 | 1 | 1 | 3 | |||
| 4 | Болт | БНТ-М20х60 | 8 | 8 | 4 | |||
| 5 | Вставка L=3 м | 652Б.204 | 1 | 1 | 5 | |||
| 6 | Ось | 652.642.006 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 652.642.01 | 1 | 1 | 7 | |||
| 8 | Шайба | ШЧ-16 | 2 | 2 | 8 | |||
| 9 | Шплинт | Ш-4х25 | 2 | 2 | 9 | |||
| 10 | Тяга | 652.642.03 | 1 | 1 | 10 | |||
| 11 | Шайба | 652.642.007 | 2 | 2 | 11 | |||
| 12 | Пружина | 652Б.200.02.2 | 1 | 1 | 12 | |||
| 13 | Гайка | ГШ-М10 | 2 | 2 | 13 | |||
| 14 | Масленка | ТШ-1.3 | 2 | 2 | 14 | |||
| 15 | Блок | 652Б.200.03.1 | 1 | 1 | 15 | |||
| 16 | Втулка | 652.210.00.21 | 1 | 1 | 16 | |||
| 17 | Палец | 652Б.200.02.1 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 652.642.02 | 1 | 1 | 18 | |||
| 19 | Крышка подшипника | 505A.201.00.2 | 2 | 2 | 19 | |||
| 20 | Болт | БНТ-М24х100 | 4 | 4 | 20 | |||
| 21 | Шайба стопорная | 17-61-005 | 4 | 4 | 21 | |||
| 22 | Верх стрелы | 652Б.201 | 1 | 1 | 22 | |||
| 23 | Шайба упорная | 28-67-003 | 2 | 2 | 23 | |||
| 24 | Ось блоков | 652Б.206.00.2 | 1 | 1 | 24 | |||
| 25 | Проволока L=1,1 м | ПЖ-1,6 | 2 | 2 | 25 | |||
| 26 | Болт | БНТ-3М12х30 | 4 | 4 | 26 | |||
| 27 | Шайба | ШП-10 | 6 | 6 | 27 | |||
| 28 | Болт | БНТ-М10х25 | 6 | 6 | 28 | |||
| 29 | Кольцо распорное | 505A.203.00.6 | 2 | 2 | 29 | |||
| 30 | Крышка | 505A.182.00.11 | 2 | 2 | 30 | |||
| 31 | Манжета | APM-1.2-120х150-1 | 2 | 2 | 31 | |||
| 32 | Подшипник ГОСТ | 220 | 2 | 2 | 32 | |||
| 33 | Кольцо прокладное | 652.182.00.13 | 1 | 1 | 33 | |||
| 34 | Блок | 505А.203.00.5 | 1 | 1 | 34 | |||
| 35 | Шайба | ШСМЛ-100 | 1 | 1 | 35 | |||
| 36 | Гайка | ГКШ-М100х2 | 1 | 1 | 36 | |||
| 37 | Гайка | ГШН-М20 | 12 | 12 | 37 | |||
| 38 | Шайба пружинная | ШП-20Т | 12 | 12 | 38 | |||
| 39 | Болт | БНТ-М20х75 | 4 | 4 | 39 | |||
| 40 | Вставка L=5 м | 652Б.205 | 1 | 1 | 40 |
