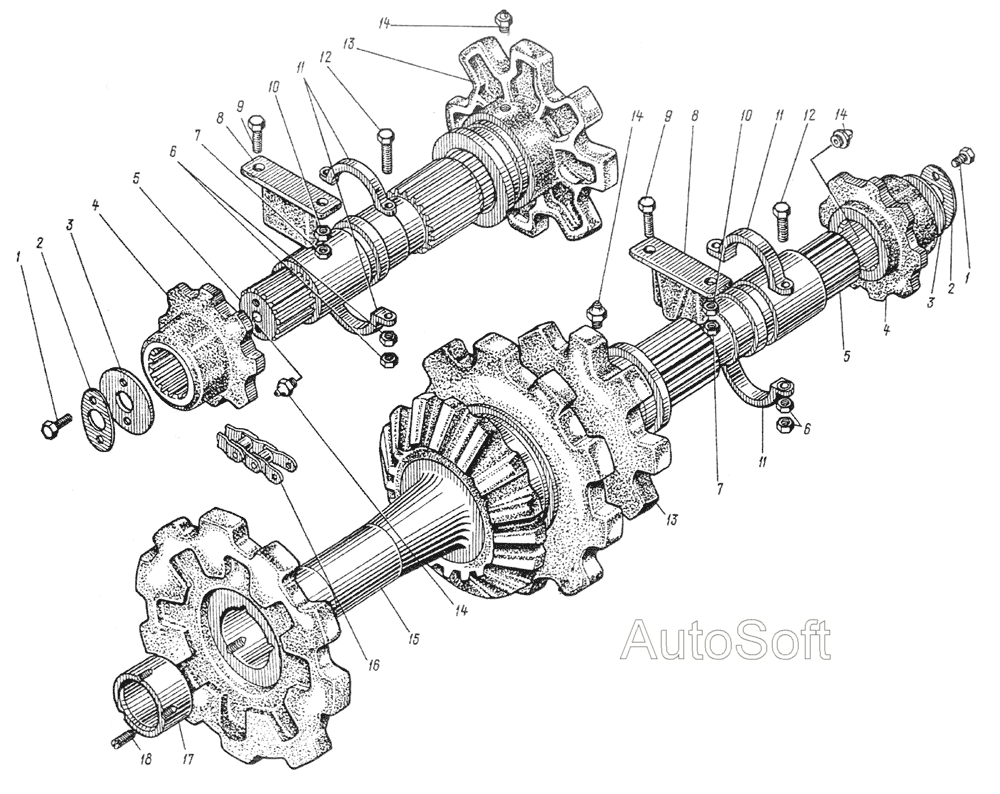

652.075 Вал горизонтальный в сборе
100%
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
4
№
1
Название детали
Пластинка замковая
Заводской номер
652.112.00.15
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
107.112.9
Количество на модель
2
№
3
Название детали
Звездочка
Заводской номер
652.071.00.12
Количество на модель
2
№
4
Название детали
Полуось
Заводской номер
505A.071.00.1
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
ГШ-M12
Количество на модель
8
№
6
Название детали
Гайка
Заводской номер
ГШН-М24
Количество на модель
4
№
7
Название детали
Стопор
Заводской номер
652.071.02
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
БНТ-М24х70
Количество на модель
4
№
9
Название детали
Гайка
Заводской номер
ГШ-М24
Количество на модель
4
№
10
Название детали
Полукольцо
Заводской номер
505A.071.00.6
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
БНТ-М12х75
Количество на модель
4
№
12
Название детали
Муфта кулачковая
Заводской номер
652.071.00.13
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
4
№
14
Название детали
Вал средний
Заводской номер
505A.071.01
Количество на модель
1
№
15
Название детали
Цепь L=3748,8 мм
Заводской номер
ПРИ-78,1-36000
Количество на модель
2
№
16
Название детали
Втулка
Заводской номер
505A.071.00.2
Количество на модель
2
№
17
Название детали
Винт
Заводской номер
ВУК-М8х14
Количество на модель
6
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНТ-М12х30 | 4 | 4 | 1 | |||
| 2 | Пластинка замковая | 652.112.00.15 | 2 | 2 | 2 | |||
| 3 | Шайба | 107.112.9 | 2 | 2 | 3 | |||
| 4 | Звездочка | 652.071.00.12 | 2 | 2 | 4 | |||
| 5 | Полуось | 505A.071.00.1 | 2 | 2 | 5 | |||
| 6 | Гайка | ГШ-M12 | 8 | 8 | 6 | |||
| 7 | Гайка | ГШН-М24 | 4 | 4 | 7 | |||
| 8 | Стопор | 652.071.02 | 2 | 2 | 8 | |||
| 9 | Болт | БНТ-М24х70 | 4 | 4 | 9 | |||
| 10 | Гайка | ГШ-М24 | 4 | 4 | 10 | |||
| 11 | Полукольцо | 505A.071.00.6 | 4 | 4 | 11 | |||
| 12 | Болт | БНТ-М12х75 | 4 | 4 | 12 | |||
| 13 | Муфта кулачковая | 652.071.00.13 | 2 | 2 | 13 | |||
| 14 | Масленка | ТШ-1.3 | 4 | 4 | 14 | |||
| 15 | Вал средний | 505A.071.01 | 1 | 1 | 15 | |||
| 16 | Цепь L=3748,8 мм | ПРИ-78,1-36000 | 2 | 2 | 16 | |||
| 17 | Втулка | 505A.071.00.2 | 2 | 2 | 17 | |||
| 18 | Винт | ВУК-М8х14 | 6 | 6 | 18 |
