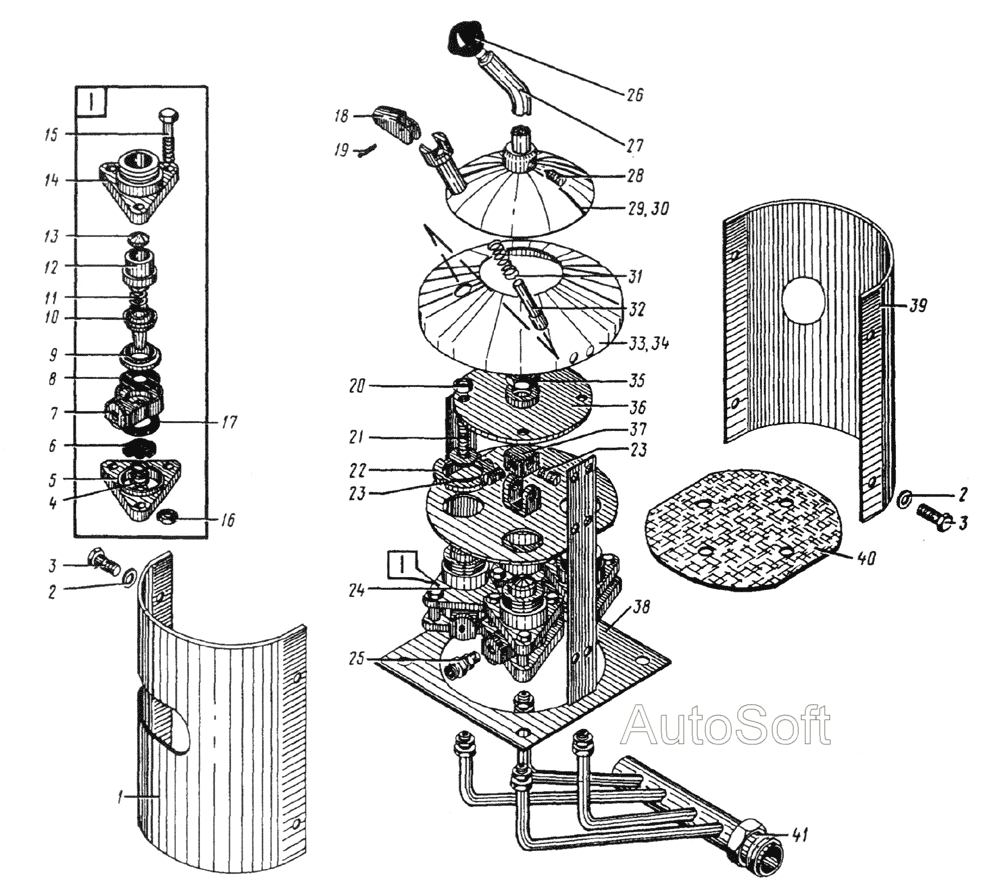

652Б.504 (652Б.503) Колонка правая (левая)
100%
Название детали
Лист
Заводской номер
652Б.503.00.3
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
ШЧ-6
Количество на модель
12
№
2
Название детали
Болт
Заводской номер
БНТ-М6х20
Количество на модель
12
№
3
Название детали
Пружина
Заводской номер
264-23-14
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
264-23-10
Количество на модель
1
№
5
Название детали
Клапан
Заводской номер
264-23-25
Количество на модель
1
№
6
Название детали
КОРПУС НИЖНИЙ
Заводской номер
264-23-7
Количество на модель
1
№
7
Название детали
Диафрагма
Заводской номер
264-23-6
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
264-23-5
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
264-23-4
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
264-23-2
Количество на модель
1
№
11
Название детали
Чашка
Заводской номер
264-23-1
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
264-23-12
Количество на модель
1
№
13
Название детали
Корпус верхний
Заводской номер
264-23-3
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
БНТ-М6х50
Количество на модель
3
№
15
Название детали
Гайка
Заводской номер
ГШ-М6
Количество на модель
3
№
16
Название детали
КОЛЬЦО
Заводской номер
264-23-8
Количество на модель
1
№
17
Название детали
Рычаг
Заводской номер
652.501.00.10
Количество на модель
1
№
18
Название детали
Ось
Заводской номер
652.501.00.11
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
4
№
20
Название детали
Винт
Заводской номер
652.501.00.2
Количество на модель
4
№
21
Название детали
Орех
Заводской номер
264-23-11
Количество на модель
4
№
22
Название детали
Винт
Заводской номер
652Б.503.00.2
Количество на модель
4
№
23
Название детали
Золотник
Заводской номер
264-23-00
Количество на модель
4
№
24
Название детали
Ниппель конечный
Заводской номер
264.13.01
Количество на модель
8
№
25
Название детали
Ручка
Заводской номер
11-П40МН6-64
Количество на модель
1
№
26
Название детали
Рычаг
Заводской номер
652Б.501.00.17
Количество на модель
1
№
27
Название детали
Винт
Заводской номер
ВУК-М8х14
Количество на модель
1
№
28
Название детали
Критика сварная
Заводской номер
652.501.03
Количество на модель
1
№
29
Название детали
Крышка сварная
Заводской номер
652.502.01
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
652.501.00.13
Количество на модель
1
№
31
Название детали
Шток
Заводской номер
652.501.00.9
Количество на модель
1
№
32
Название детали
Крышка
Заводской номер
652Б.501.00.16
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
652Б.503.00.7
Количество на модель
1
№
34
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
1
№
35
Название детали
Диск нажимной
Заводской номер
652Б.503.03
Количество на модель
1
№
36
Название детали
Крестовина
Заводской номер
652Б.503.00.5
Количество на модель
1
№
37
Название детали
Каркас
Заводской номер
652Б.503.02
Количество на модель
1
№
38
Название детали
Лист
Заводской номер
652Б.503.00.4
Количество на модель
1
№
39
Название детали
Диафрагма
Заводской номер
6523.503.00.1
Количество на модель
1
№
40
Название детали
Ввод
Заводской номер
652Б.503.01
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лист | 652Б.503.00.3 | 1 | 1 | 1 | |||
| 2 | Шайба | ШЧ-6 | 12 | 12 | 2 | |||
| 3 | Болт | БНТ-М6х20 | 12 | 12 | 3 | |||
| 4 | Пружина | 264-23-14 | 1 | 1 | 4 | |||
| 5 | Крышка | 264-23-10 | 1 | 1 | 5 | |||
| 6 | Клапан | 264-23-25 | 1 | 1 | 6 | |||
| 7 | КОРПУС НИЖНИЙ | 264-23-7 | 1 | 1 | 7 | |||
| 8 | Диафрагма | 264-23-6 | 1 | 1 | 8 | |||
| 9 | Шайба | 264-23-5 | 1 | 1 | 9 | |||
| 10 | Стакан | 264-23-4 | 1 | 1 | 10 | |||
| 11 | Пружина | 264-23-2 | 1 | 1 | 11 | |||
| 12 | Чашка | 264-23-1 | 1 | 1 | 12 | |||
| 13 | Шайба | 264-23-12 | 1 | 1 | 13 | |||
| 14 | Корпус верхний | 264-23-3 | 1 | 1 | 14 | |||
| 15 | Болт | БНТ-М6х50 | 3 | 3 | 15 | |||
| 16 | Гайка | ГШ-М6 | 3 | 3 | 16 | |||
| 17 | КОЛЬЦО | 264-23-8 | 1 | 1 | 17 | |||
| 18 | Рычаг | 652.501.00.10 | 1 | 1 | 18 | |||
| 19 | Ось | 652.501.00.11 | 1 | 1 | 19 | |||
| 20 | Гайка | ГШ-М10 | 4 | 4 | 20 | |||
| 21 | Винт | 652.501.00.2 | 4 | 4 | 21 | |||
| 22 | Орех | 264-23-11 | 4 | 4 | 22 | |||
| 23 | Винт | 652Б.503.00.2 | 4 | 4 | 23 | |||
| 24 | Золотник | 264-23-00 | 4 | 4 | 24 | |||
| 25 | Ниппель конечный | 264.13.01 | 8 | 8 | 25 | |||
| 26 | Ручка | 11-П40МН6-64 | 1 | 1 | 26 | |||
| 27 | Рычаг | 652Б.501.00.17 | 1 | 1 | 27 | |||
| 28 | Винт | ВУК-М8х14 | 1 | 1 | 28 | |||
| 29 | Критика сварная | 652.501.03 | 1 | 1 | 29 | |||
| 30 | Крышка сварная | 652.502.01 | 1 | 1 | 30 | |||
| 31 | Пружина | 652.501.00.13 | 1 | 1 | 31 | |||
| 32 | Шток | 652.501.00.9 | 1 | 1 | 32 | |||
| 33 | Крышка | 652Б.501.00.16 | 1 | 1 | 33 | |||
| 34 | Крышка | 652Б.503.00.7 | 1 | 1 | 34 | |||
| 35 | Гайка | ГШ-М16 | 1 | 1 | 35 | |||
| 36 | Диск нажимной | 652Б.503.03 | 1 | 1 | 36 | |||
| 37 | Крестовина | 652Б.503.00.5 | 1 | 1 | 37 | |||
| 38 | Каркас | 652Б.503.02 | 1 | 1 | 38 | |||
| 39 | Лист | 652Б.503.00.4 | 1 | 1 | 39 | |||
| 40 | Диафрагма | 6523.503.00.1 | 1 | 1 | 40 | |||
| 41 | Ввод | 652Б.503.01 | 1 | 1 | 41 |
