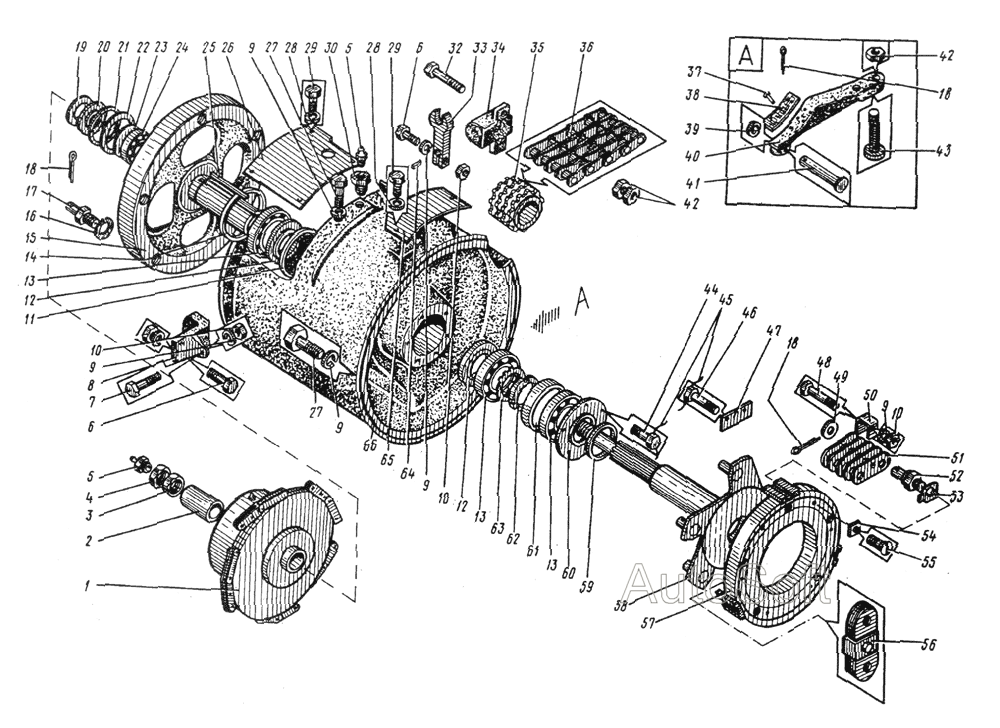

652Б.478 Привод и главная муфта
100%
Название детали
Муфта сцепления
Заводской номер
14437
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
505A.013.00.7
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
ГШ-М30
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
ГШН-М30
Количество на модель
1
№
4
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
3
№
5
Название детали
Болт
Заводской номер
БНT-M12х55
Количество на модель
3
№
6
Название детали
Болт
Заводской номер
БНТ-М12х45
Количество на модель
1
№
7
Название детали
Кронштейн упорный
Заводской номер
652.013.00.102
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
ШП-12Т
Количество на модель
33
№
9
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
5
№
10
Название детали
Кольцо уплотнительное
Заводской номер
652.013.00.17
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
505A.013.00.5
Количество на модель
2
№
12
Название детали
Подшипник
Заводской номер
218
Количество на модель
3
№
13
Название детали
Кольцо уплотнительное
Заводской номер
652.013.00.16
Количество на модель
1
№
14
Название детали
Диск с гильзой
Заводской номер
652А.472.04
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
652.013.07.1
Количество на модель
5
№
16
Название детали
Палец
Заводской номер
652.013.00.11
Количество на модель
5
№
17
Название детали
Шплинт
Заводской номер
Ш-4х40
Количество на модель
16
№
18
Название детали
Пружина тарельчатая
Заводской номер
652.013.00.116
Количество на модель
2
№
19
Название детали
Втулка
Заводской номер
652.013.00.6
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
652.013.00.15
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
КВЭ-B110
Количество на модель
1
№
22
Название детали
Шайба маслоотбойная
Заводской номер
652A.472.00.3
Количество на модель
1
№
23
Название детали
Подшипник
Заводской номер
1310
Количество на модель
1
№
24
Название детали
Шпонка
Заводской номер
652Б.472.00.9
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
652A.472.00.2
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
ШТ-М12х40
Количество на модель
28
№
27
Название детали
Шайба
Заводской номер
ШП-10T
Количество на модель
6
№
28
Название детали
Болт
Заводской номер
БНТ-М10х20
Количество на модель
6
№
29
Название детали
Штуцер
Заводской номер
652.041.00.68
Количество на модель
3
№
30
Название детали
Болт
Заводской номер
БНТ-М16х75
Количество на модель
2
№
32
Название детали
Рычаг поворотный
Заводской номер
652.013.00.12
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
505A.013.00.25
Количество на модель
1
№
34
Название детали
Звездочка
Заводской номер
652.013.00.3
Количество на модель
1
№
35
Название детали
Цепь L=2,82 м
Заводской номер
4ПР-19,05-15200
Количество на модель
1
№
36
Название детали
Заклепка трубчатая
Заводской номер
C-196A-6x20
Количество на модель
6
№
37
Название детали
Накладка
Заводской номер
652.013.01.2
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
ШОБ-16
Количество на модель
5
№
39
Название детали
Рычаг тормоза
Заводской номер
652A.472.03.1
Количество на модель
1
№
40
Название детали
Ось
Заводской номер
22-16X4x110
Количество на модель
1
№
41
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
5
№
42
Название детали
Винт регулировочный
Заводской номер
107.013.115
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
БНТ-3М8х20
Количество на модель
1
№
44
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
БНТ-3М12х30
Количество на модель
6
№
46
Название детали
Планка
Заводской номер
652Б.478.00.2
Количество на модель
3
№
47
Название детали
Болт
Заводской номер
БНТ-М12х60
Количество на модель
1
№
48
Название детали
Шайба
Заводской номер
652Б.478.00.3
Количество на модель
15
№
49
Название детали
Кожух пакета ведущего
Заводской номер
652Б.472.09.2
Количество на модель
1
№
50
Название детали
Лист
Заводской номер
652Б.472.09.1
Количество на модель
5
№
51
Название детали
Палец
Заводской номер
652Б.478.00.1
Количество на модель
5
№
52
Название детали
Шайба стопорная
Заводской номер
17-61-010
Количество на модель
5
№
53
Название детали
Накладка
Заводской номер
652Б.478.00.4
Количество на модель
6
№
54
Название детали
Винт
Заводской номер
ВПТ-М10х25
Количество на модель
6
№
55
Название детали
Пакет ведущий
Заводской номер
652Б.472.09
Количество на модель
5
№
56
Название детали
Диск сварной
Заводской номер
652Б.478.01
Количество на модель
1
№
57
Название детали
Вал с диском
Заводской номер
652Б.478.02
Количество на модель
1
№
58
Название детали
Кольцо уплотнительное
Заводской номер
652.013.00.22
Количество на модель
1
№
59
Название детали
Фланец
Заводской номер
505А.013.00.8
Количество на модель
1
№
60
Название детали
Кольцо распорное
Заводской номер
505A.013.00.9
Количество на модель
1
№
61
Название детали
Гайка круглая
Заводской номер
652Б.032.06.1
Количество на модель
1
№
62
Название детали
Шайба
Заводской номер
ШСМЛ-90
Количество на модель
1
№
63
Название детали
Шпонка
Заводской номер
ШПП-3-6х6х25
Количество на модель
1
№
64
Название детали
Кратка
Заводской номер
652.013.00.24
Количество на модель
1
№
65
Название детали
Корпус
Заводской номер
652A.472.00.1
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта сцепления | 14437 | 1 | 1 | 1 | |||
| 2 | Втулка | 505A.013.00.7 | 1 | 1 | 2 | |||
| 3 | Гайка | ГШ-М30 | 1 | 1 | 3 | |||
| 4 | Гайка | ГШН-М30 | 1 | 1 | 4 | |||
| 5 | Масленка | ТШ-1.3 | 3 | 3 | 5 | |||
| 6 | Болт | БНT-M12х55 | 3 | 3 | 6 | |||
| 7 | Болт | БНТ-М12х45 | 1 | 1 | 7 | |||
| 8 | Кронштейн упорный | 652.013.00.102 | 1 | 1 | 8 | |||
| 9 | Шайба | ШП-12Т | 33 | 33 | 9 | |||
| 10 | Гайка | ГШ-М12 | 5 | 5 | 10 | |||
| 11 | Кольцо уплотнительное | 652.013.00.17 | 2 | 2 | 11 | |||
| 12 | Втулка | 505A.013.00.5 | 2 | 2 | 12 | |||
| 13 | Подшипник | 218 | 3 | 3 | 13 | |||
| 14 | Кольцо уплотнительное | 652.013.00.16 | 1 | 1 | 14 | |||
| 15 | Диск с гильзой | 652А.472.04 | 1 | 1 | 15 | |||
| 16 | Шайба | 652.013.07.1 | 5 | 5 | 16 | |||
| 17 | Палец | 652.013.00.11 | 5 | 5 | 17 | |||
| 18 | Шплинт | Ш-4х40 | 16 | 16 | 18 | |||
| 19 | Пружина тарельчатая | 652.013.00.116 | 2 | 2 | 19 | |||
| 20 | Втулка | 652.013.00.6 | 1 | 1 | 20 | |||
| 21 | Кольцо уплотнительное | 652.013.00.15 | 1 | 1 | 21 | |||
| 22 | Кольцо | КВЭ-B110 | 1 | 1 | 22 | |||
| 23 | Шайба маслоотбойная | 652A.472.00.3 | 1 | 1 | 23 | |||
| 24 | Подшипник | 1310 | 1 | 1 | 24 | |||
| 25 | Шпонка | 652Б.472.00.9 | 1 | 1 | 25 | |||
| 26 | Крышка | 652A.472.00.2 | 1 | 1 | 26 | |||
| 27 | Болт | ШТ-М12х40 | 28 | 28 | 27 | |||
| 28 | Шайба | ШП-10T | 6 | 6 | 28 | |||
| 29 | Болт | БНТ-М10х20 | 6 | 6 | 29 | |||
| 30 | Штуцер | 652.041.00.68 | 3 | 3 | 30 | |||
| 32 | Болт | БНТ-М16х75 | 2 | 2 | 32 | |||
| 33 | Рычаг поворотный | 652.013.00.12 | 1 | 1 | 33 | |||
| 34 | Подшипник | 505A.013.00.25 | 1 | 1 | 34 | |||
| 35 | Звездочка | 652.013.00.3 | 1 | 1 | 35 | |||
| 36 | Цепь L=2,82 м | 4ПР-19,05-15200 | 1 | 1 | 36 | |||
| 37 | Заклепка трубчатая | C-196A-6x20 | 6 | 6 | 37 | |||
| 38 | Накладка | 652.013.01.2 | 1 | 1 | 38 | |||
| 39 | Шайба | ШОБ-16 | 5 | 5 | 39 | |||
| 40 | Рычаг тормоза | 652A.472.03.1 | 1 | 1 | 40 | |||
| 41 | Ось | 22-16X4x110 | 1 | 1 | 41 | |||
| 42 | Гайка | ГШ-М16 | 5 | 5 | 42 | |||
| 43 | Винт регулировочный | 107.013.115 | 1 | 1 | 43 | |||
| 44 | Болт | БНТ-3М8х20 | 1 | 1 | 44 | |||
| 45 | Проволока L=1,1 м | ПЖ-1,6 | 1 | 1 | 45 | |||
| 46 | Болт | БНТ-3М12х30 | 6 | 6 | 46 | |||
| 47 | Планка | 652Б.478.00.2 | 3 | 3 | 47 | |||
| 48 | Болт | БНТ-М12х60 | 1 | 1 | 48 | |||
| 49 | Шайба | 652Б.478.00.3 | 15 | 15 | 49 | |||
| 50 | Кожух пакета ведущего | 652Б.472.09.2 | 1 | 1 | 50 | |||
| 51 | Лист | 652Б.472.09.1 | 5 | 5 | 51 | |||
| 52 | Палец | 652Б.478.00.1 | 5 | 5 | 52 | |||
| 53 | Шайба стопорная | 17-61-010 | 5 | 5 | 53 | |||
| 54 | Накладка | 652Б.478.00.4 | 6 | 6 | 54 | |||
| 55 | Винт | ВПТ-М10х25 | 6 | 6 | 55 | |||
| 56 | Пакет ведущий | 652Б.472.09 | 5 | 5 | 56 | |||
| 57 | Диск сварной | 652Б.478.01 | 1 | 1 | 57 | |||
| 58 | Вал с диском | 652Б.478.02 | 1 | 1 | 58 | |||
| 59 | Кольцо уплотнительное | 652.013.00.22 | 1 | 1 | 59 | |||
| 60 | Фланец | 505А.013.00.8 | 1 | 1 | 60 | |||
| 61 | Кольцо распорное | 505A.013.00.9 | 1 | 1 | 61 | |||
| 62 | Гайка круглая | 652Б.032.06.1 | 1 | 1 | 62 | |||
| 63 | Шайба | ШСМЛ-90 | 1 | 1 | 63 | |||
| 64 | Шпонка | ШПП-3-6х6х25 | 1 | 1 | 64 | |||
| 65 | Кратка | 652.013.00.24 | 1 | 1 | 65 | |||
| 66 | Корпус | 652A.472.00.1 | 1 | 1 | 66 |
