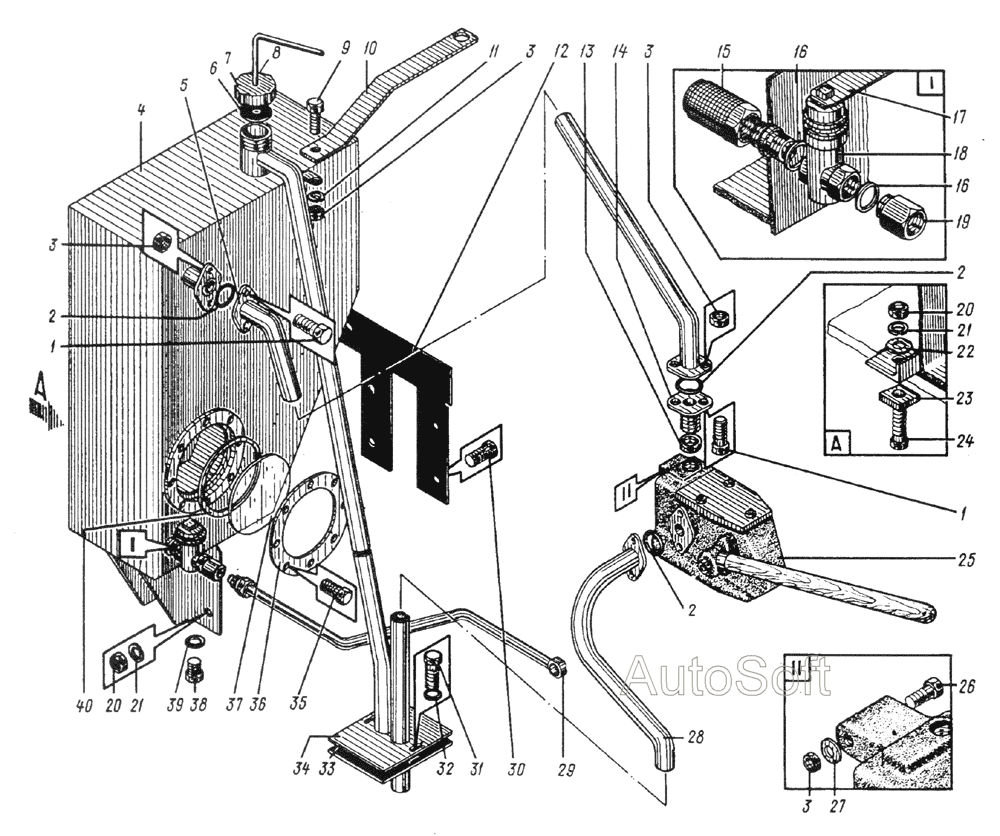

652Б.479 Установка насоса и бачка
100%
Название детали
Болт
Заводской номер
БНТ-М12х25
Количество на модель
6
№
1
Название детали
Прокладка
Заводской номер
652.019.00.2
Количество на модель
3
№
2
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
9
№
3
Название детали
Корпус бака
Заводской номер
652.019.01
Количество на модель
1
№
4
Название детали
Труба сварная
Заводской номер
652Б.479.04
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
652A.019.00.51
Количество на модель
1
№
6
Название детали
Колпачок
Заводской номер
652.560.02.10
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
652A.019.00.52
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
БНТ-М12х40
Количество на модель
1
№
9
Название детали
Оттяжка
Заводской номер
652A.019.00.50
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
652.019.00.1
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
652A.500.22.2
Количество на модель
2
№
13
Название детали
Штуцер
Заводской номер
652Б.479.03
Количество на модель
2
№
14
Название детали
Фильтр
Заводской номер
652.019.02
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
652.019.00.10
Количество на модель
2
№
16
Название детали
Ручка крана
Заводской номер
505A.019.00.11
Количество на модель
1
№
17
Название детали
Кран муфтовый
Заводской номер
15-10
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
107.019.42
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
5
№
20
Название детали
Шайба
Заводской номер
ШП-16
Количество на модель
5
№
21
Название детали
Шайба
Заводской номер
ШЧ-16
Количество на модель
1
№
22
Название детали
Шайба косая
Заводской номер
652А.470.00.14
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
БНТ-М16х55
Количество на модель
1
№
24
Название детали
"Насос ручной поршневой ""Родник"""
Заводской номер
БК7-3.000
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
БНТ-М12х75
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
ШЧ-12
Количество на модель
2
№
27
Название детали
Труба сварная
Заводской номер
652Б.479.02
Количество на модель
1
№
28
Название детали
Труба в сборе
Заводской номер
652Б.019.04
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
БНТ-М16х35
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
БНТ-М8х20
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
ШЧ-8
Количество на модель
2
№
32
Название детали
Прокладка
Заводской номер
652А.477.00.4
Количество на модель
1
№
33
Название детали
Пробка
Заводской номер
"ПКШ-1/2"""
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
652A.477.08.1
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
652.019.00.49
Количество на модель
8
№
35
Название детали
Кольцо люка
Заводской номер
652.019.00.7
Количество на модель
1
№
36
Название детали
Стекло
Заводской номер
652.019.00.8
Количество на модель
1
№
37
Название детали
Прокладка
Заводской номер
505A.141.00.3
Количество на модель
1
№
39
Название детали
Прокладка
Заводской номер
652.019.00.9
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНТ-М12х25 | 6 | 6 | 1 | |||
| 2 | Прокладка | 652.019.00.2 | 3 | 3 | 2 | |||
| 3 | Гайка | ГШ-М12 | 9 | 9 | 3 | |||
| 4 | Корпус бака | 652.019.01 | 1 | 1 | 4 | |||
| 5 | Труба сварная | 652Б.479.04 | 1 | 1 | 5 | |||
| 6 | Прокладка | 652A.019.00.51 | 1 | 1 | 6 | |||
| 7 | Колпачок | 652.560.02.10 | 1 | 1 | 7 | |||
| 8 | Трубка | 652A.019.00.52 | 1 | 1 | 8 | |||
| 9 | Болт | БНТ-М12х40 | 1 | 1 | 9 | |||
| 10 | Оттяжка | 652A.019.00.50 | 1 | 1 | 10 | |||
| 11 | Шайба | ШП-12 | 1 | 1 | 11 | |||
| 12 | Прокладка | 652.019.00.1 | 1 | 1 | 12 | |||
| 13 | Гайка | 652A.500.22.2 | 2 | 2 | 13 | |||
| 14 | Штуцер | 652Б.479.03 | 2 | 2 | 14 | |||
| 15 | Фильтр | 652.019.02 | 1 | 1 | 15 | |||
| 16 | Прокладка | 652.019.00.10 | 2 | 2 | 16 | |||
| 17 | Ручка крана | 505A.019.00.11 | 1 | 1 | 17 | |||
| 18 | Кран муфтовый | 15-10 | 1 | 1 | 18 | |||
| 19 | Штуцер | 107.019.42 | 1 | 1 | 19 | |||
| 20 | Гайка | ГШ-М16 | 5 | 5 | 20 | |||
| 21 | Шайба | ШП-16 | 5 | 5 | 21 | |||
| 22 | Шайба | ШЧ-16 | 1 | 1 | 22 | |||
| 23 | Шайба косая | 652А.470.00.14 | 1 | 1 | 23 | |||
| 24 | Болт | БНТ-М16х55 | 1 | 1 | 24 | |||
| 25 | "Насос ручной поршневой ""Родник""" | БК7-3.000 | 1 | 1 | 25 | |||
| 26 | Болт | БНТ-М12х75 | 2 | 2 | 26 | |||
| 27 | Шайба | ШЧ-12 | 2 | 2 | 27 | |||
| 28 | Труба сварная | 652Б.479.02 | 1 | 1 | 28 | |||
| 29 | Труба в сборе | 652Б.019.04 | 1 | 1 | 29 | |||
| 30 | Болт | БНТ-М16х35 | 4 | 4 | 30 | |||
| 31 | Болт | БНТ-М8х20 | 2 | 2 | 31 | |||
| 32 | Шайба | ШЧ-8 | 2 | 2 | 32 | |||
| 33 | Прокладка | 652А.477.00.4 | 1 | 1 | 33 | |||
| 33 | Пробка | "ПКШ-1/2""" | 1 | 1 | 33 | |||
| 34 | Крышка | 652A.477.08.1 | 1 | 1 | 34 | |||
| 35 | Болт | 652.019.00.49 | 8 | 8 | 35 | |||
| 36 | Кольцо люка | 652.019.00.7 | 1 | 1 | 36 | |||
| 37 | Стекло | 652.019.00.8 | 1 | 1 | 37 | |||
| 39 | Прокладка | 505A.141.00.3 | 1 | 1 | 39 | |||
| 40 | Прокладка | 652.019.00.9 | 1 | 1 | 40 |
