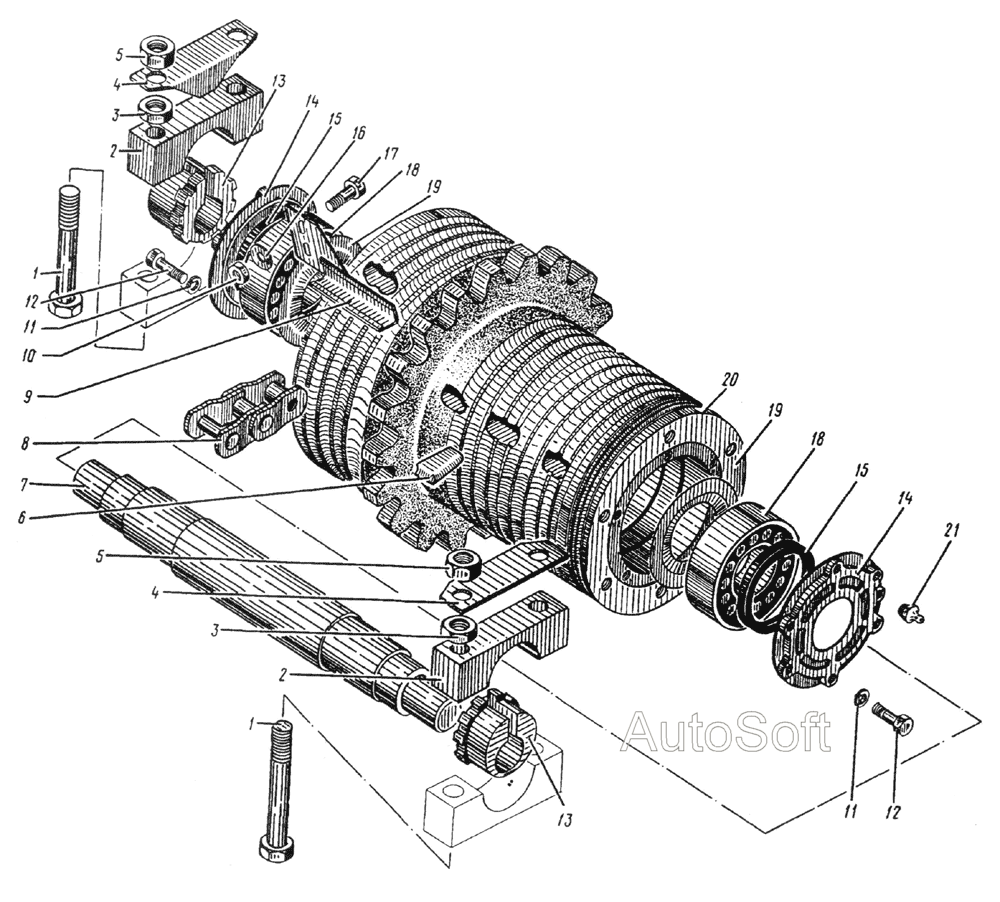

652А.172 Комбинированный напорный барабан в сборе
100%
Название детали
Болт
Заводской номер
БНГ-М30x220
Количество на модель
4
№
1
Название детали
Подшипник
Заводской номер
652Б.360.00.6
Количество на модель
2
№
2
Название детали
Гайка
Заводской номер
ГШУ-М30
Количество на модель
4
№
3
Название детали
Стопор сварной
Заводской номер
652Б.172.02
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
ГШНУ-М30
Количество на модель
4
№
5
Название детали
Клин
Заводской номер
652.041.00.19
Количество на модель
8
№
6
Название детали
Ось барабана
Заводской номер
652.172.00.14
Количество на модель
1
№
7
Название детали
Цепь L=3748,8 мм
Заводской номер
ПРИ-78,1-36000
Количество на модель
1
№
8
Название детали
Ограждение
Заводской номер
652A.172.01
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
ШП-10T
Количество на модель
12
№
11
Название детали
Болт
Заводской номер
БНТ-М10х35
Количество на модель
12
№
12
Название детали
Эксцентрик
Заводской номер
505A.172.00.12
Количество на модель
2
№
13
Название детали
Крышка барабана
Заводской номер
652.172.00.13
Количество на модель
2
№
14
Название детали
Манжета
Заводской номер
AРM-1.1-90x120-1
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ШЧ-16
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
БНТ-М16х35
Количество на модель
2
№
17
Название детали
Подшипник
Заводской номер
3618
Количество на модель
2
№
18
Название детали
Заглушка
Заводской номер
505A.172.00.2
Количество на модель
2
№
19
Название детали
Барабан напорный
Заводской номер
505А.172.00.1
Количество на модель
1
№
20
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНГ-М30x220 | 4 | 4 | 1 | |||
| 2 | Подшипник | 652Б.360.00.6 | 2 | 2 | 2 | |||
| 3 | Гайка | ГШУ-М30 | 4 | 4 | 3 | |||
| 4 | Стопор сварной | 652Б.172.02 | 2 | 2 | 4 | |||
| 5 | Гайка | ГШНУ-М30 | 4 | 4 | 5 | |||
| 6 | Клин | 652.041.00.19 | 8 | 8 | 6 | |||
| 7 | Ось барабана | 652.172.00.14 | 1 | 1 | 7 | |||
| 8 | Цепь L=3748,8 мм | ПРИ-78,1-36000 | 1 | 1 | 8 | |||
| 9 | Ограждение | 652A.172.01 | 1 | 1 | 9 | |||
| 10 | Гайка | ГШ-М16 | 2 | 2 | 10 | |||
| 11 | Шайба | ШП-10T | 12 | 12 | 11 | |||
| 12 | Болт | БНТ-М10х35 | 12 | 12 | 12 | |||
| 13 | Эксцентрик | 505A.172.00.12 | 2 | 2 | 13 | |||
| 14 | Крышка барабана | 652.172.00.13 | 2 | 2 | 14 | |||
| 15 | Манжета | AРM-1.1-90x120-1 | 2 | 2 | 15 | |||
| 16 | Шайба | ШЧ-16 | 2 | 2 | 16 | |||
| 17 | Болт | БНТ-М16х35 | 2 | 2 | 17 | |||
| 18 | Подшипник | 3618 | 2 | 2 | 18 | |||
| 19 | Заглушка | 505A.172.00.2 | 2 | 2 | 19 | |||
| 20 | Барабан напорный | 505А.172.00.1 | 1 | 1 | 20 | |||
| 21 | Масленка | ТШ-1.3 | 2 | 2 | 21 |
