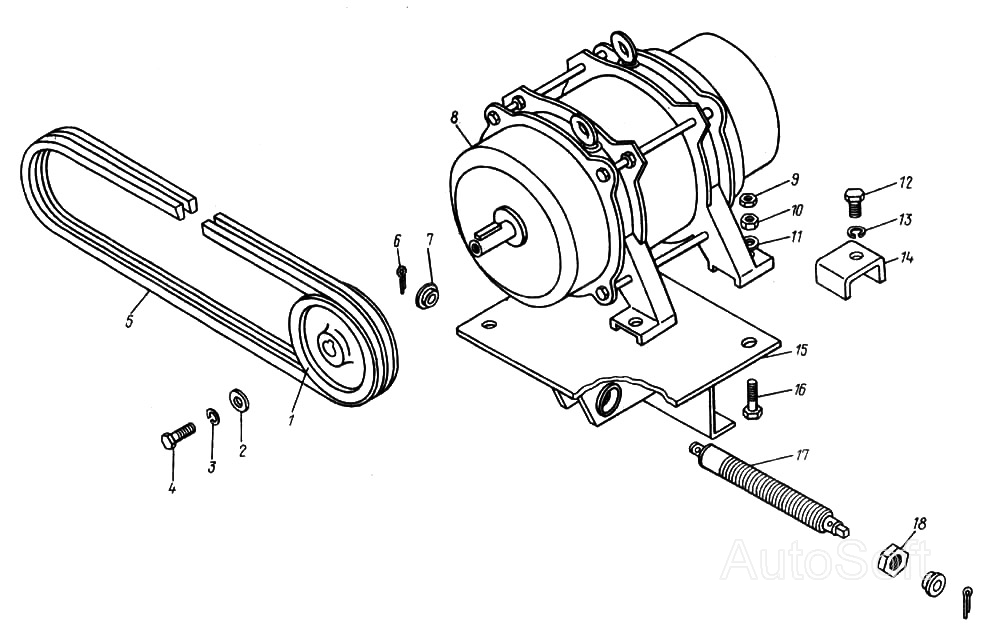

Установка генератора
100%
Название детали
Шкив
Заводской номер
4121Б.11.12.004
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
4121Б .11.12.005
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
7798.10x40
Количество на модель
1
№
4
Название детали
Ремень
Заводской номер
1284-Б-1900Т
Количество на модель
2
№
5
Название детали
Шплинт
Заводской номер
379.05x45
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
4121Б.11.12.002
Количество на модель
2
№
7
Название детали
Генератор
Заводской номер
ОС-51-У2
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
5915.16
Количество на модель
4
№
9
Название детали
Орех
Заводской номер
5916.16
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
11371.16
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
7798.16x30
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
1
№
13
Название детали
Основание
Заводской номер
14121Б.11.12.100
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
7798.16x55
Количество на модель
4
№
16
Название детали
Вал
Заводской номер
4121Б.11.12.001
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
4121Б.11.12.006
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шкив | 4121Б.11.12.004 | 1 | 1 | 1 | |||
| 2 | Шайба | 4121Б .11.12.005 | 1 | 1 | 2 | |||
| 3 | Шайба | 6402.10 | 1 | 1 | 3 | |||
| 4 | Болт | 7798.10x40 | 1 | 1 | 4 | |||
| 5 | Ремень | 1284-Б-1900Т | 2 | 2 | 5 | |||
| 6 | Шплинт | 379.05x45 | 2 | 2 | 6 | |||
| 7 | Втулка | 4121Б.11.12.002 | 2 | 2 | 7 | |||
| 8 | Генератор | ОС-51-У2 | 1 | 1 | 8 | |||
| 9 | Орех | 5915.16 | 4 | 4 | 9 | |||
| 10 | Орех | 5916.16 | 4 | 4 | 10 | |||
| 11 | Шайба | 11371.16 | 4 | 4 | 11 | |||
| 12 | Болт | 7798.16x30 | 4 | 4 | 12 | |||
| 13 | Шайба | 6402.16 | 1 | 1 | 13 | |||
| 15 | Основание | 14121Б.11.12.100 | 1 | 1 | 15 | |||
| 16 | Болт | 7798.16x55 | 4 | 4 | 16 | |||
| 17 | Вал | 4121Б.11.12.001 | 1 | 1 | 17 | |||
| 18 | Гайка | 4121Б.11.12.006 | 1 | 1 | 18 |
