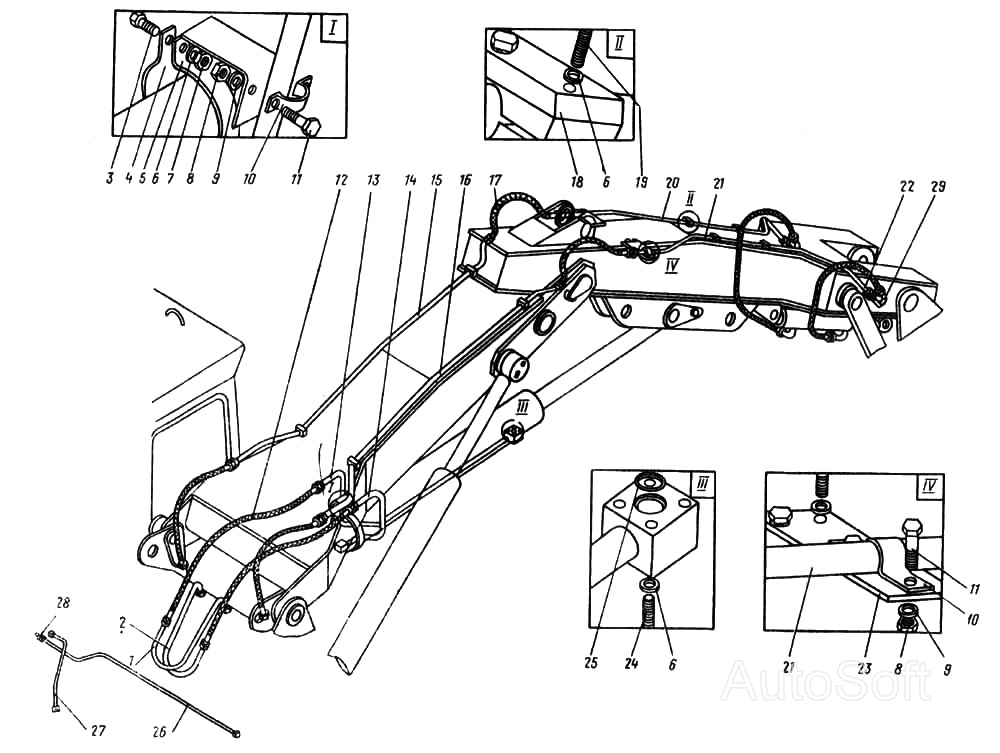

Гидроразводка рабочего оборудования прямая лопата
100%
Название детали
Труба сварная
Заводской номер
4121А.05.10.010
Количество на модель
1
№
1
Название детали
Труба сварная
Заводской номер
4121А.05.10.020
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
7798.12x45
Количество на модель
2
№
3
Название детали
Хомут
Заводской номер
4121.01.08.001
Количество на модель
1
№
4
Название детали
Хомут сварной
Заводской номер
4121A.05.10.070
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
30
№
6
Название детали
Орех
Заводской номер
5915.12
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
5915.10
Количество на модель
6
№
8
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
6
№
9
Название детали
Скоба
Заводской номер
4121.02.09.003
Количество на модель
3
№
10
Название детали
Болт
Заводской номер
7798.10x30
Количество на модель
6
№
11
Название детали
Рукав
Заводской номер
РВД 25x1000-250
Количество на модель
4
№
12
Название детали
Труба сварная
Заводской номер
4121 А.05.11.030
Количество на модель
1
№
13
Название детали
Труба сварная
Заводской номер
4121А.05.11.040
Количество на модель
1
№
14
Название детали
Труба сварная
Заводской номер
4121А.02.20.010
Количество на модель
1
№
15
Название детали
Труба сварная
Заводской номер
4121А.02.20.040
Количество на модель
1
№
16
Название детали
Рукав
Заводской номер
РВД 25x1200-250
Количество на модель
2
№
17
Название детали
Платик
Заводской номер
4121.20.00.037
Количество на модель
8
№
18
Название детали
Болт
Заводской номер
7798.12x55
Количество на модель
16
№
19
Название детали
Труба сварная
Заводской номер
4121А.02.20.060
Количество на модель
1
№
20
Название детали
Труба сварная
Заводской номер
4121А.02.20.050
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
РВД 21-1000У
Количество на модель
2
№
22
Название детали
Полоса
Заводской номер
4121.02.10.001
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
7798.12x80
Количество на модель
8
№
24
Название детали
Кольцо
Заводской номер
9833.034-040-36-2-2
Количество на модель
2
№
25
Название детали
Труба сварная
Заводской номер
4121 А.05.11.020
Количество на модель
1
№
26
Название детали
Труба сварная
Заводской номер
4121А.05.11.010
Количество на модель
1
№
27
Название детали
Штуцер
Заводской номер
4121.20.21.002
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
4121А.05.10.100
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба сварная | 4121А.05.10.010 | 1 | 1 | 1 | |||
| 2 | Труба сварная | 4121А.05.10.020 | 1 | 1 | 2 | |||
| 3 | Болт | 7798.12x45 | 2 | 2 | 3 | |||
| 4 | Хомут | 4121.01.08.001 | 1 | 1 | 4 | |||
| 5 | Хомут сварной | 4121A.05.10.070 | 1 | 1 | 5 | |||
| 6 | Шайба | 6402.12 | 30 | 30 | 6 | |||
| 7 | Орех | 5915.12 | 2 | 2 | 7 | |||
| 8 | Орех | 5915.10 | 6 | 6 | 8 | |||
| 9 | Шайба | 6402.10 | 6 | 6 | 9 | |||
| 10 | Скоба | 4121.02.09.003 | 3 | 3 | 10 | |||
| 11 | Болт | 7798.10x30 | 6 | 6 | 11 | |||
| 12 | Рукав | РВД 25x1000-250 | 4 | 4 | 12 | |||
| 13 | Труба сварная | 4121 А.05.11.030 | 1 | 1 | 13 | |||
| 14 | Труба сварная | 4121А.05.11.040 | 1 | 1 | 14 | |||
| 15 | Труба сварная | 4121А.02.20.010 | 1 | 1 | 15 | |||
| 16 | Труба сварная | 4121А.02.20.040 | 1 | 1 | 16 | |||
| 17 | Рукав | РВД 25x1200-250 | 2 | 2 | 17 | |||
| 18 | Платик | 4121.20.00.037 | 8 | 8 | 18 | |||
| 19 | Болт | 7798.12x55 | 16 | 16 | 19 | |||
| 20 | Труба сварная | 4121А.02.20.060 | 1 | 1 | 20 | |||
| 21 | Труба сварная | 4121А.02.20.050 | 1 | 1 | 21 | |||
| 22 | Рукав | РВД 21-1000У | 2 | 2 | 22 | |||
| 23 | Полоса | 4121.02.10.001 | 2 | 2 | 23 | |||
| 24 | Болт | 7798.12x80 | 8 | 8 | 24 | |||
| 25 | Кольцо | 9833.034-040-36-2-2 | 2 | 2 | 25 | |||
| 26 | Труба сварная | 4121 А.05.11.020 | 1 | 1 | 26 | |||
| 27 | Труба сварная | 4121А.05.11.010 | 1 | 1 | 27 | |||
| 28 | Штуцер | 4121.20.21.002 | 1 | 1 | 28 | |||
| 29 | Штуцер | 4121А.05.10.100 | 2 | 2 | 29 |
