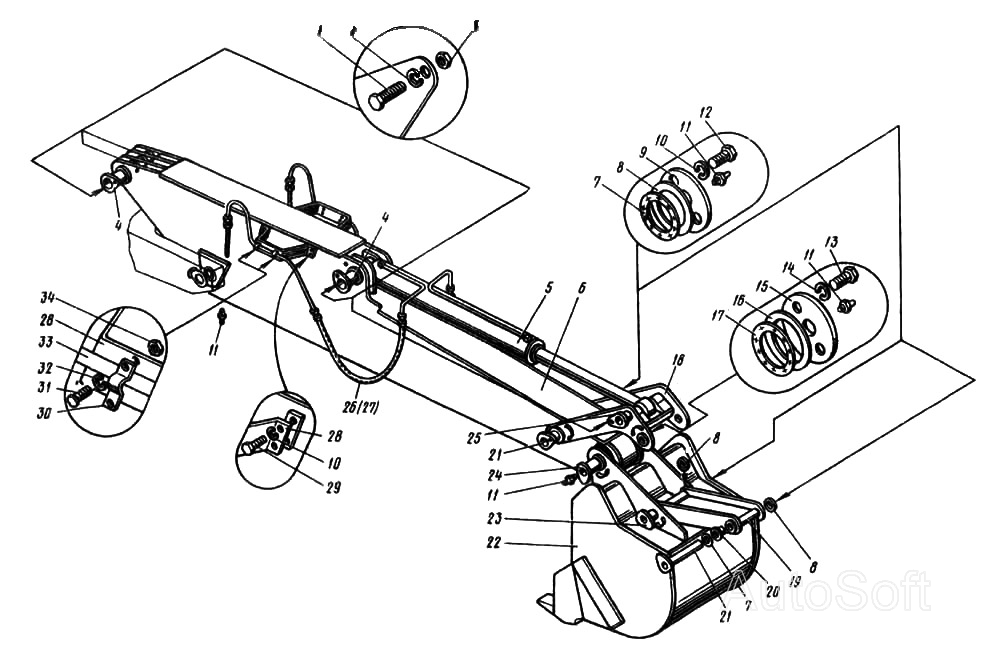

Установка удлиненной рукояти рабочего оборудования обратная лопата
100%
Название детали
Болт
Заводской номер
7798.20x60
Количество на модель
3
№
1
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
3
№
2
Название детали
Орех
Заводской номер
5915.20
Количество на модель
3
№
3
Название детали
Палец
Заводской номер
4121.02.00.100
Количество на модель
2
№
4
Название детали
Гидроцилиндр ковша
Заводской номер
4121A.23.20.000
Количество на модель
1
№
5
Название детали
Рукоять
Заводской номер
4121A.49.01.000
Количество на модель
1
№
6
Название детали
Кольцо- -
Заводской номер
070-080-58-2-2
Количество на модель
6
№
7
Название детали
Шайба
Заводской номер
4121.02.00.005
Количество на модель
36
№
8
Название детали
Шайба
Заводской номер
4121.02.00.004
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
14
№
10
Название детали
Масленка
Заводской номер
19853.01.3
Количество на модель
6
№
11
Название детали
Болт
Заводской номер
7798.12x30
Количество на модель
6
№
12
Название детали
Болт
Заводской номер
7798.16x30
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
4121.02.00.002
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
4121.01.00.005
Количество на модель
11
№
16
Название детали
Кольцо
Заводской номер
090-100-58-2-2
Количество на модель
2
№
17
Название детали
Угольник
Заводской номер
4121.02.02.000
Количество на модель
1
№
18
Название детали
Тяга
Заводской номер
4121.02.03.000
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
4121.02.03.002
Количество на модель
4
№
20
Название детали
Палец
Заводской номер
4121A.02.00.700
Количество на модель
2
№
21
Название детали
Ковш
Заводской номер
4121.56.00.000
Количество на модель
1
№
22
Название детали
Палец
Заводской номер
4121.02.00.500
Количество на модель
1
№
23
Название детали
Палец
Заводской номер
4121.02.00.400
Количество на модель
1
№
24
Название детали
Палец
Заводской номер
4121.02.00.450
Количество на модель
1
№
25
Название детали
Рукав
Заводской номер
BЗНП.25x1000
Количество на модель
2
№
26
Название детали
Рукав
Заводской номер
РВД 25x1000
Количество на модель
2
№
27
Название детали
Кронштейн
Заводской номер
4121A.49.00.001
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
7798.12x25
Количество на модель
8
№
29
Название детали
Скоба
Заводской номер
4121.02,09.003
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
7798.10x30
Количество на модель
8
№
31
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
8
№
32
Название детали
Труба сварная
Заводской номер
4121А.49.03Л00
Количество на модель
2
№
33
Название детали
Орех
Заводской номер
5915.10
Количество на модель
8
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 7798.20x60 | 3 | 3 | 1 | |||
| 2 | Шайба | 6402.20 | 3 | 3 | 2 | |||
| 3 | Орех | 5915.20 | 3 | 3 | 3 | |||
| 4 | Палец | 4121.02.00.100 | 2 | 2 | 4 | |||
| 5 | Гидроцилиндр ковша | 4121A.23.20.000 | 1 | 1 | 5 | |||
| 6 | Рукоять | 4121A.49.01.000 | 1 | 1 | 6 | |||
| 7 | Кольцо- - | 070-080-58-2-2 | 6 | 6 | 7 | |||
| 8 | Шайба | 4121.02.00.005 | 36 | 36 | 8 | |||
| 9 | Шайба | 4121.02.00.004 | 3 | 3 | 9 | |||
| 10 | Шайба | 6402.12 | 14 | 14 | 10 | |||
| 11 | Масленка | 19853.01.3 | 6 | 6 | 11 | |||
| 12 | Болт | 7798.12x30 | 6 | 6 | 12 | |||
| 13 | Болт | 7798.16x30 | 2 | 2 | 13 | |||
| 14 | Шайба | 6402.16 | 2 | 2 | 14 | |||
| 15 | Шайба | 4121.02.00.002 | 1 | 1 | 15 | |||
| 16 | Шайба | 4121.01.00.005 | 11 | 11 | 16 | |||
| 17 | Кольцо | 090-100-58-2-2 | 2 | 2 | 17 | |||
| 18 | Угольник | 4121.02.02.000 | 1 | 1 | 18 | |||
| 19 | Тяга | 4121.02.03.000 | 1 | 1 | 19 | |||
| 20 | Втулка | 4121.02.03.002 | 4 | 4 | 20 | |||
| 21 | Палец | 4121A.02.00.700 | 2 | 2 | 21 | |||
| 22 | Ковш | 4121.56.00.000 | 1 | 1 | 22 | |||
| 23 | Палец | 4121.02.00.500 | 1 | 1 | 23 | |||
| 24 | Палец | 4121.02.00.400 | 1 | 1 | 24 | |||
| 25 | Палец | 4121.02.00.450 | 1 | 1 | 25 | |||
| 26 | Рукав | BЗНП.25x1000 | 2 | 2 | 26 | |||
| 27 | Рукав | РВД 25x1000 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 4121A.49.00.001 | 2 | 2 | 28 | |||
| 29 | Болт | 7798.12x25 | 8 | 8 | 29 | |||
| 30 | Скоба | 4121.02,09.003 | 4 | 4 | 30 | |||
| 31 | Болт | 7798.10x30 | 8 | 8 | 31 | |||
| 32 | Шайба | 6402.10 | 8 | 8 | 32 | |||
| 33 | Труба сварная | 4121А.49.03Л00 | 2 | 2 | 33 | |||
| 34 | Орех | 5915.10 | 8 | 8 | 34 |
