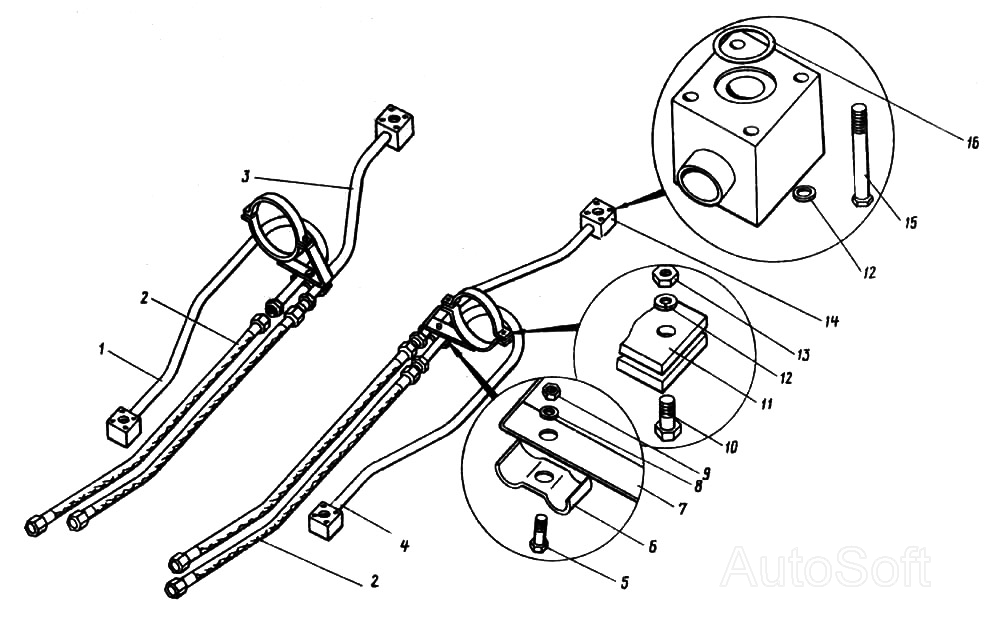

Гидроразводка стрелы
100%
Название детали
Труба сварная
Заводской номер
4121A.01.15.150
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
РВД 25-1000
Количество на модель
4
№
2
Название детали
Труба сварная
Заводской номер
4121A.01.15.100
Количество на модель
1
№
3
Название детали
Труба сварная
Заводской номер
4121A.01.15,250
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
7798.16x55
Количество на модель
2
№
5
Название детали
Скоба
Заводской номер
4121A.01.15.002
Количество на модель
2
№
6
Название детали
Хомут сварной
Заводской номер
4121.01.08.350
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
2
№
8
Название детали
Орех
Заводской номер
5915.16
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
7798.12x45
Количество на модель
4
№
10
Название детали
Хомут
Заводской номер
4121.01.08.001
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
20
№
12
Название детали
Орех
Заводской номер
5915.12
Количество на модель
4
№
13
Название детали
Труба сварная
Заводской номер
4121А.01.15.200
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
7798.12x80
Количество на модель
16
№
15
Название детали
Кольцо ГОСТ 9833
Заводской номер
034-040-36-2-2
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба сварная | 4121A.01.15.150 | 1 | 1 | 1 | |||
| 2 | Рукав | РВД 25-1000 | 4 | 4 | 2 | |||
| 3 | Труба сварная | 4121A.01.15.100 | 1 | 1 | 3 | |||
| 4 | Труба сварная | 4121A.01.15,250 | 1 | 1 | 4 | |||
| 5 | Болт | 7798.16x55 | 2 | 2 | 5 | |||
| 6 | Скоба | 4121A.01.15.002 | 2 | 2 | 6 | |||
| 7 | Хомут сварной | 4121.01.08.350 | 2 | 2 | 7 | |||
| 8 | Шайба | 6402.16 | 2 | 2 | 8 | |||
| 9 | Орех | 5915.16 | 2 | 2 | 9 | |||
| 10 | Болт | 7798.12x45 | 4 | 4 | 10 | |||
| 11 | Хомут | 4121.01.08.001 | 2 | 2 | 11 | |||
| 12 | Шайба | 6402.12 | 20 | 20 | 12 | |||
| 13 | Орех | 5915.12 | 4 | 4 | 13 | |||
| 14 | Труба сварная | 4121А.01.15.200 | 1 | 1 | 14 | |||
| 15 | Болт | 7798.12x80 | 16 | 16 | 15 | |||
| 16 | Кольцо ГОСТ 9833 | 034-040-36-2-2 | 4 | 4 | 16 |
