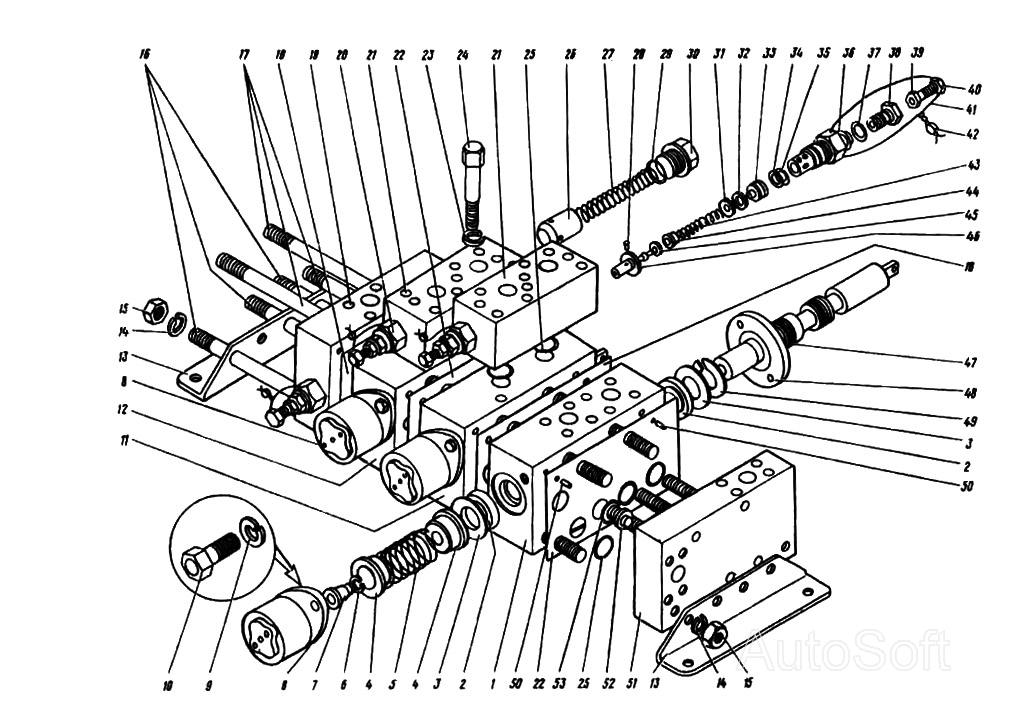

Гидрораспределитель трехсекционный
100%
Название детали
Секция рабочая в сборе
Заводской номер
4121A.24.03.000
Количество на модель
1
№
1
Название детали
Манжета
Заводской номер
У4660.82.015-1
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
У4660.82.007-1
Количество на модель
6
№
3
Название детали
Шайба опорная
Заводской номер
У4660.82.018-1
Количество на модель
6
№
4
Название детали
Пружина
Заводской номер
У4660.82.006-1
Количество на модель
3
№
5
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
3
№
6
Название детали
Хвостовик
Заводской номер
4121A.24.01.103
Количество на модель
3
№
7
Название детали
Стакан
Заводской номер
4121A.24.01.102
Количество на модель
3
№
8
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
12
№
9
Название детали
Болт
Заводской номер
7798.10x25
Количество на модель
12
№
10
Название детали
Секция рабочая в сборе
Заводской номер
4121A.24.02.100
Количество на модель
1
№
11
Название детали
Секция рабочая в сборе
Заводской номер
4121A.24.01.100
Количество на модель
1
№
12
Название детали
Угольник
Заводской номер
У4658.80.001-1
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
12
№
14
Название детали
Гайка М20х1,5
Заводской номер
У4960.02.002-2
Количество на модель
12
№
15
Название детали
Шпилька
Заводской номер
4121A.24.00.004
Количество на модель
3
№
16
Название детали
Шпилька
Заводской номер
4121A.24.00.003
Количество на модель
3
№
17
Название детали
Пластина уплотнительная
Заводской номер
4121A.24 00.001
Количество на модель
2
№
18
Название детали
Секция напорная
Заводской номер
4121А.24.04.000
Количество на модель
1
№
19
Название детали
Клапан предохранительный
Заводской номер
520.16.10А
Количество на модель
5
№
20
Название детали
Блок перепускных клапанов
Заводской номер
У4660.82.000-2
Количество на модель
2
№
21
Название детали
Пластина уплотнительная
Заводской номер
4121А.24.00.002
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
6402.18
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
У4660.82.001-7
Количество на модель
4
№
24
Название детали
Кольцо
Заводской номер
9833.034-040-36
Количество на модель
8
№
25
Название детали
Клапан обратный
Заводской номер
У4650.80.008
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
У4650.80.009
Количество на модель
1
№
27
Название детали
Штифт
Заводской номер
520.16.10.01.001
Количество на модель
5
№
28
Название детали
Кольцо
Заводской номер
9833.033-038-30
Количество на модель
1
№
29
Название детали
Пробка
Заводской номер
У4650.80.011
Количество на модель
1
№
30
Название детали
Кольцо
Заводской номер
9833.020-025-30
Количество на модель
5
№
31
Название детали
Шайба
Заводской номер
520.16.10А.009
Количество на модель
5
№
32
Название детали
Поршень
Заводской номер
520.16.10A.007
Количество на модель
5
№
33
Название детали
Кольцо
Заводской номер
9833.032-038-36
Количество на модель
5
№
34
Название детали
Шайба
Заводской номер
520.16.10A.009-01
Количество на модель
5
№
35
Название детали
Стакан
Заводской номер
520.16.10A.005
Количество на модель
5
№
36
Название детали
Прокладка
Заводской номер
15804.M30x36 '
Количество на модель
5
№
37
Название детали
Пробка
Заводской номер
520.16.10A.008
Количество на модель
5
№
38
Название детали
Гайка
Заводской номер
5929.16
Количество на модель
5
№
39
Название детали
Винт
Заводской номер
520.16.10А.011
Количество на модель
5
№
40
Название детали
Проволока
Заводской номер
2112.MM-0,5...1
Количество на модель
5
№
41
Название детали
Прокладка
Заводской номер
18677
Количество на модель
5
№
42
Название детали
Пружина
Заводской номер
520.16.10.01.2457
Количество на модель
5
№
43
Название детали
Тарелка
Заводской номер
520.16.10.01.8529
Количество на модель
5
№
44
Название детали
Золотник
Заводской номер
520.16.10.01.8528
Количество на модель
5
№
45
Название детали
Втулка
Заводской номер
520.16.10.01.2454
Количество на модель
5
№
46
Название детали
Золотник
Заводской номер
4121A.24.01.101
Количество на модель
3
№
47
Название детали
Крышка
Заводской номер
4121A.24.01.104
Количество на модель
3
№
48
Название детали
Грязесъемник
Заводской номер
У4660.82.004-1
Количество на модель
3
№
49
Название детали
Штифт
Заводской номер
У4960.02.001-2
Количество на модель
8
№
50
Название детали
Крышка сливная для последовательного соединения двух распределителей
Заводской номер
4121А.24.00.100
Количество на модель
1
№
51
Название детали
Кольцо
Заводской номер
4121А.24.00.006
Количество на модель
16
№
52
Название детали
Кольцо
Заводской номер
9833.038-044-36
Количество на модель
16
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Секция рабочая в сборе | 4121A.24.03.000 | 1 | 1 | 1 | |||
| 2 | Манжета | У4660.82.015-1 | 6 | 6 | 2 | |||
| 3 | Шайба | У4660.82.007-1 | 6 | 6 | 3 | |||
| 4 | Шайба опорная | У4660.82.018-1 | 6 | 6 | 4 | |||
| 5 | Пружина | У4660.82.006-1 | 3 | 3 | 5 | |||
| 6 | Шайба | 6402.12 | 3 | 3 | 6 | |||
| 7 | Хвостовик | 4121A.24.01.103 | 3 | 3 | 7 | |||
| 8 | Стакан | 4121A.24.01.102 | 3 | 3 | 8 | |||
| 9 | Шайба | 6402.10 | 12 | 12 | 9 | |||
| 10 | Болт | 7798.10x25 | 12 | 12 | 10 | |||
| 11 | Секция рабочая в сборе | 4121A.24.02.100 | 1 | 1 | 11 | |||
| 12 | Секция рабочая в сборе | 4121A.24.01.100 | 1 | 1 | 12 | |||
| 13 | Угольник | У4658.80.001-1 | 2 | 2 | 13 | |||
| 14 | Шайба | 6402.20 | 12 | 12 | 14 | |||
| 15 | Гайка М20х1,5 | У4960.02.002-2 | 12 | 12 | 15 | |||
| 16 | Шпилька | 4121A.24.00.004 | 3 | 3 | 16 | |||
| 17 | Шпилька | 4121A.24.00.003 | 3 | 3 | 17 | |||
| 18 | Пластина уплотнительная | 4121A.24 00.001 | 2 | 2 | 18 | |||
| 19 | Секция напорная | 4121А.24.04.000 | 1 | 1 | 19 | |||
| 20 | Клапан предохранительный | 520.16.10А | 5 | 5 | 20 | |||
| 21 | Блок перепускных клапанов | У4660.82.000-2 | 2 | 2 | 21 | |||
| 22 | Пластина уплотнительная | 4121А.24.00.002 | 2 | 2 | 22 | |||
| 23 | Шайба | 6402.18 | 4 | 4 | 23 | |||
| 24 | Болт | У4660.82.001-7 | 4 | 4 | 24 | |||
| 25 | Кольцо | 9833.034-040-36 | 8 | 8 | 25 | |||
| 26 | Клапан обратный | У4650.80.008 | 1 | 1 | 26 | |||
| 27 | Пружина | У4650.80.009 | 1 | 1 | 27 | |||
| 28 | Штифт | 520.16.10.01.001 | 5 | 5 | 28 | |||
| 29 | Кольцо | 9833.033-038-30 | 1 | 1 | 29 | |||
| 30 | Пробка | У4650.80.011 | 1 | 1 | 30 | |||
| 31 | Кольцо | 9833.020-025-30 | 5 | 5 | 31 | |||
| 32 | Шайба | 520.16.10А.009 | 5 | 5 | 32 | |||
| 33 | Поршень | 520.16.10A.007 | 5 | 5 | 33 | |||
| 34 | Кольцо | 9833.032-038-36 | 5 | 5 | 34 | |||
| 35 | Шайба | 520.16.10A.009-01 | 5 | 5 | 35 | |||
| 36 | Стакан | 520.16.10A.005 | 5 | 5 | 36 | |||
| 37 | Прокладка | 15804.M30x36 ' | 5 | 5 | 37 | |||
| 38 | Пробка | 520.16.10A.008 | 5 | 5 | 38 | |||
| 39 | Гайка | 5929.16 | 5 | 5 | 39 | |||
| 40 | Винт | 520.16.10А.011 | 5 | 5 | 40 | |||
| 41 | Проволока | 2112.MM-0,5...1 | 5 | 5 | 41 | |||
| 42 | Прокладка | 18677 | 5 | 5 | 42 | |||
| 43 | Пружина | 520.16.10.01.2457 | 5 | 5 | 43 | |||
| 44 | Тарелка | 520.16.10.01.8529 | 5 | 5 | 44 | |||
| 45 | Золотник | 520.16.10.01.8528 | 5 | 5 | 45 | |||
| 46 | Втулка | 520.16.10.01.2454 | 5 | 5 | 46 | |||
| 47 | Золотник | 4121A.24.01.101 | 3 | 3 | 47 | |||
| 48 | Крышка | 4121A.24.01.104 | 3 | 3 | 48 | |||
| 49 | Грязесъемник | У4660.82.004-1 | 3 | 3 | 49 | |||
| 50 | Штифт | У4960.02.001-2 | 8 | 8 | 50 | |||
| 51 | Крышка сливная для последовательного соединения двух распределителей | 4121А.24.00.100 | 1 | 1 | 51 | |||
| 52 | Кольцо | 4121А.24.00.006 | 16 | 16 | 52 | |||
| 53 | Кольцо | 9833.038-044-36 | 16 | 16 | 53 |
