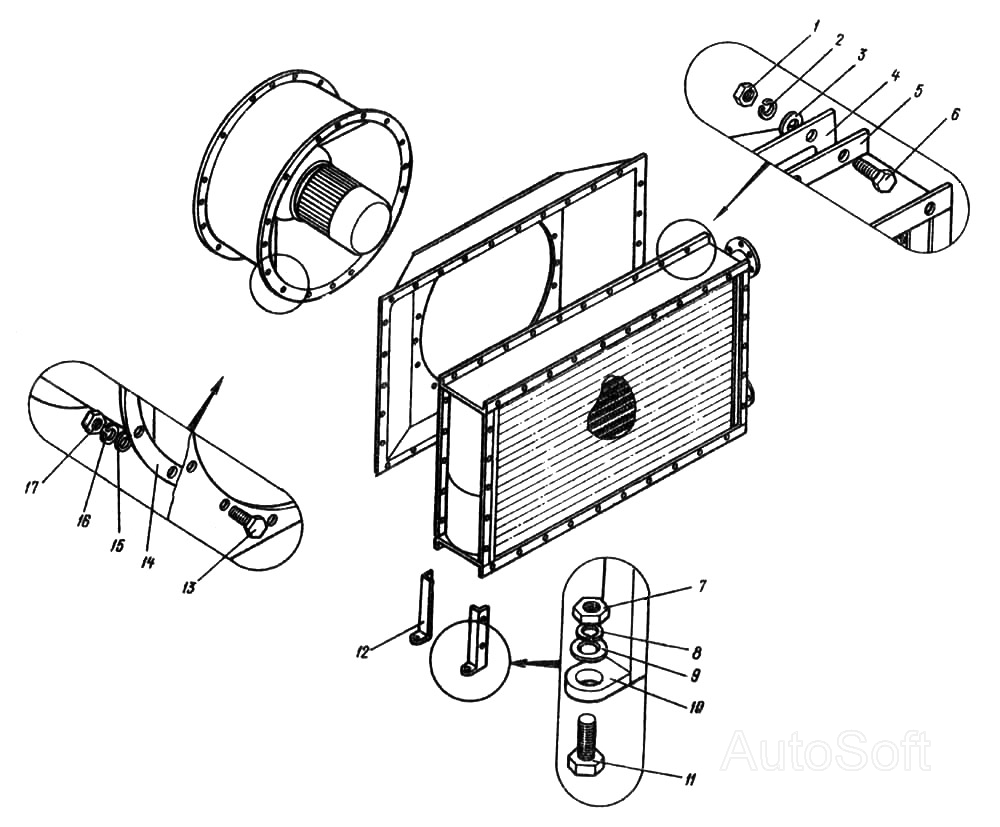

Установка вентилятора с калорифером
100%
Название детали
Гайка
Заводской номер
5915.08
Количество на модель
30
№
1
Название детали
Шайба
Заводской номер
6402.08
Количество на модель
30
№
2
Название детали
Шайба
Заводской номер
11371.08
Количество на модель
30
№
3
Название детали
Раструб
Заводской номер
4121A.20.23.300
Количество на модель
1
№
4
Название детали
Калорифер
Заводской номер
4121.20.23.250
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
7798.08x20
Количество на модель
30
№
6
Название детали
Орех
Заводской номер
5915.12
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
4
№
9
Название детали
Стойка левая
Заводской номер
4121.20.23.200
Количество на модель
9
№
10
Название детали
Болт
Заводской номер
7798.12x30
Количество на модель
4
№
11
Название детали
Стойка правая
Заводской номер
4121.20.23.150
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
7798.06x20
Количество на модель
16
№
13
Название детали
Вентилятор осевой
Заводской номер
В-06-300-6,3
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
11371,06
Количество на модель
16
№
15
Название детали
Шайба
Заводской номер
6402.06
Количество на модель
16
№
16
Название детали
Гайка
Заводской номер
5915.06
Количество на модель
16
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 5915.08 | 30 | 30 | 1 | |||
| 2 | Шайба | 6402.08 | 30 | 30 | 2 | |||
| 3 | Шайба | 11371.08 | 30 | 30 | 3 | |||
| 4 | Раструб | 4121A.20.23.300 | 1 | 1 | 4 | |||
| 5 | Калорифер | 4121.20.23.250 | 1 | 1 | 5 | |||
| 6 | Болт | 7798.08x20 | 30 | 30 | 6 | |||
| 7 | Орех | 5915.12 | 4 | 4 | 7 | |||
| 8 | Шайба | 6402.12 | 4 | 4 | 8 | |||
| 9 | Шайба | 11371.12 | 4 | 4 | 9 | |||
| 10 | Стойка левая | 4121.20.23.200 | 9 | 9 | 10 | |||
| 11 | Болт | 7798.12x30 | 4 | 4 | 11 | |||
| 12 | Стойка правая | 4121.20.23.150 | 2 | 2 | 12 | |||
| 13 | Болт | 7798.06x20 | 16 | 16 | 13 | |||
| 14 | Вентилятор осевой | В-06-300-6,3 | 1 | 1 | 14 | |||
| 15 | Шайба | 11371,06 | 16 | 16 | 15 | |||
| 16 | Шайба | 6402.06 | 16 | 16 | 16 | |||
| 17 | Гайка | 5915.06 | 16 | 16 | 17 |
