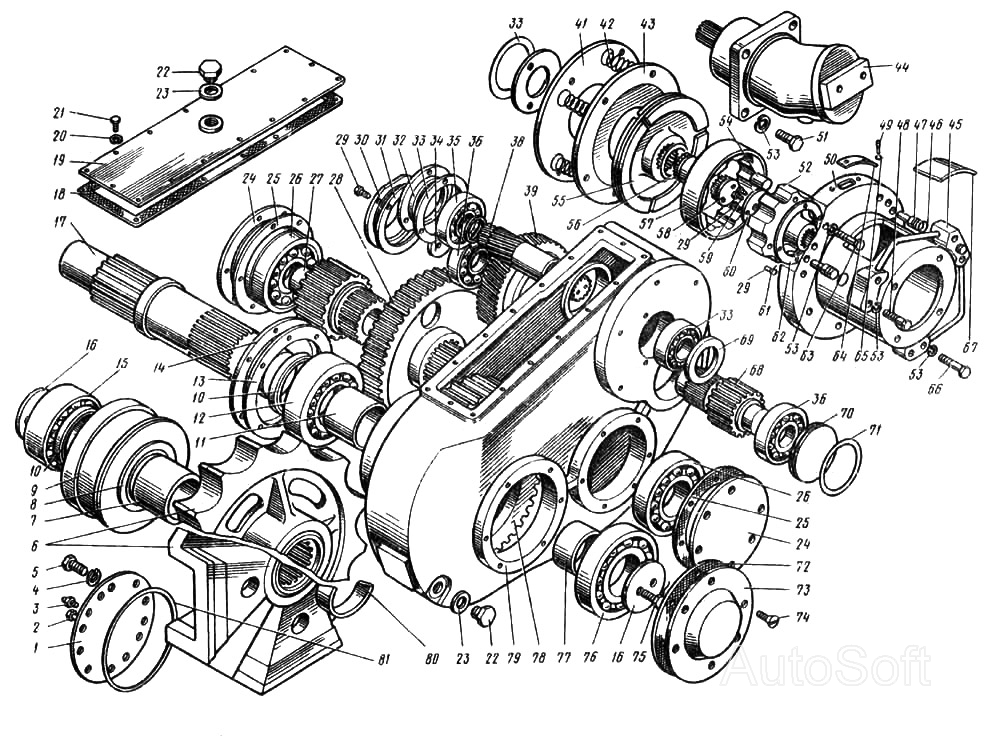

Редуктор ходового механизма
100%
Название детали
Шайба упорная
Заводской номер
4124.16.32.011
Количество на модель
№
Название детали
Крышка
Заводской номер
4124.16.32.008
Количество на модель
№
Название детали
Корпус (на 4121Б.16.24.000, 4124.16.33.000)
Заводской номер
4121.16.03.002
Количество на модель
1
№
Название детали
Крышка
Заводской номер
4124.16.32.009-1
Количество на модель
№
Название детали
Вал
Заводской номер
4124.16.32.005-1
Количество на модель
№
Название детали
Втулка
Заводской номер
4124.16.32.010-1
Количество на модель
№
Название детали
Колесо ведущее
Заводской номер
4124.16.32.0064
Количество на модель
№
Название детали
Крышка
Заводской номер
4121.16.02.700
Количество на модель
1
№
1
Название детали
Штуцер
Заводской номер
4121А.16.15.007
Количество на модель
№
2
Название детали
Масленка
Заводской номер
19853.01.3
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
12
№
4
Название детали
Болт
Заводской номер
7798.12х25
Количество на модель
12
№
5
Название детали
Колесо ведущее с наплавкой
Заводской номер
4121.16.02.100
Количество на модель
1 1
№
6
Название детали
Втулка
Заводской номер
4121.16.02.002
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
H1-100x90-2
Количество на модель
№
8
Название детали
Стакан
Заводской номер
4121.16.02.020
Количество на модель
1
№
9
Название детали
Манжета
Заводской номер
1.2-120x150-2
Количество на модель
3
№
10
Название детали
Втулка
Заводской номер
4121.16.02.021
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
5721.3522
Количество на модель
1
№
12
Название детали
Прокладка
Заводской номер
4121.12.00.032
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
4121A.16.20.002
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
5721.36.18
Количество на модель
1
№
15
Название детали
Шайба упорная
Заводской номер
013.02.45.110
Количество на модель
2
№
16
Название детали
Вал
Заводской номер
4121.16.02.006
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
412.12.00.021
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
4121.16.02.400
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
16
№
20
Название детали
Болт
Заводской номер
7798.10.25
Количество на модель
16
№
21
Название детали
Пробка
Заводской номер
2.48
Количество на модель
3
№
22
Название детали
Прокладка
Заводской номер
4121.12.00.048
Количество на модель
3
№
23
Название детали
Крышка
Заводской номер
4124.12.00.072
Количество на модель
2
№
24
Название детали
Прокладка
Заводской номер
4121.12.00.028
Количество на модель
2
№
25
Название детали
Подшипник
Заводской номер
5721.3520
Количество на модель
2
№
26
Название детали
Вал-шестерня
Заводской номер
4124.12.00.068
Количество на модель
1
№
27
Название детали
Колесо зубчатое
Заводской номер
4124.12.00.073
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
7798.10x25
Количество на модель
18
№
29
Название детали
Крышка
Заводской номер
4124.12.00.070
Количество на модель
1
№
30
Название детали
Прокладка
Заводской номер
4121.12.00.012
Количество на модель
1
№
31
Название детали
Крышка
Заводской номер
4124.12.00.071
Количество на модель
1
№
32
Название детали
Прокладка
Заводской номер
4121.12.00.014
Количество на модель
2
№
33
Название детали
Шайба упорная
Заводской номер
013.02.45.70
Количество на модель
1
№
34
Название детали
Подшипник
Заводской номер
5721.3610
Количество на модель
2
№
35
Название детали
Подшипник
Заводской номер
5721.3612
Количество на модель
2
№
36
Название детали
Вал-шестерня
Заводской номер
4124.16.32.001
Количество на модель
1
№
38
Название детали
Колесо зубчатое
Заводской номер
4124.16.32.002
Количество на модель
1
№
39
Название детали
Крышка
Заводской номер
4121А.85.00.024
Количество на модель
1
№
41
Название детали
Пружина
Заводской номер
4121А.85.00.017
Количество на модель
6
№
42
Название детали
Диск
Заводской номер
4121А.85.00.550
Количество на модель
1
№
43
Название детали
Гидромотор
Заводской номер
210.25.13.21
Количество на модель
1
№
44
Название детали
Питатель
Заводской номер
4121А.85.00.250
Количество на модель
1
№
45
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
3
№
46
Название детали
Поршень
Заводской номер
4121А.85.00.010
Количество на модель
3
№
47
Название детали
Болт
Заводской номер
4121А.85.00.019
Количество на модель
3
№
48
Название детали
Болт
Заводской номер
7798.08x20
Количество на модель
5
№
49
Название детали
Гильза
Заводской номер
4121А.85.00.023
Количество на модель
1
№
50
Название детали
Болт
Заводской номер
7798.16х50
Количество на модель
4
№
51
Название детали
Полумуфта
Заводской номер
4121А.85.00.022
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
16
№
53
Название детали
Шашка
Заводской номер
4121.11.00.105
Количество на модель
8
№
54
Название детали
Диск
Заводской номер
4121А.85.00.400
Количество на модель
1
№
55
Название детали
Кольцо
Заводской номер
4121А.85.00.352
Количество на модель
1
№
56
Название детали
Полумуфта
Заводской номер
4121А.85.00.500
Количество на модель
1
№
57
Название детали
Шайба
Заводской номер
4121А.85.00.009
Количество на модель
1
№
58
Название детали
Болт
Заводской номер
7798.12x25
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
4121.12.00.023
Количество на модель
1
№
60
Название детали
Проволока 1=1700 мм
Заводской номер
1,6-04
Количество на модель
1
№
61
Название детали
Кольцо
Заводской номер
4121.12.00.044
Количество на модель
1
№
62
Название детали
Болт
Заводской номер
7798.16x90
Количество на модель
5
№
63
Название детали
Крышка
Заводской номер
4121A.85.00.014
Количество на модель
1
№
64
Название детали
Шайба
Заводской номер
6402.08
Количество на модель
5
№
65
Название детали
Болт
Заводской номер
7798.16x75
Количество на модель
3
№
66
Название детали
Крышка
Заводской номер
4121А.85.00.006
Количество на модель
1
№
67
Название детали
Вал-шестерня
Заводской номер
4124.12.00.069
Количество на модель
1
№
68
Название детали
Манжета
Заводской номер
1.2-70x95-1
Количество на модель
1
№
69
Название детали
Крышка
Заводской номер
4124.12.00.074
Количество на модель
1
№
70
Название детали
КОЛЬЦО
Заводской номер
125-130-36-2-2
Количество на модель
1
№
71
Название детали
Прокладка
Заводской номер
4121.12.00.031
Количество на модель
1
№
72
Название детали
Крышка
Заводской номер
4121.12.00.030
Количество на модель
1
№
73
Название детали
Винт
Заводской номер
17475.10x25
Количество на модель
24
№
74
Название детали
Болт
Заводской номер
7798.16x30
Количество на модель
4
№
75
Название детали
Подшипник
Заводской номер
8338.318
Количество на модель
1
№
76
Название детали
Втулка
Заводской номер
4121.12.00.029
Количество на модель
1
№
77
Название детали
Колесо зубчатое
Заводской номер
4124.12.00.067
Количество на модель
1
№
78
Название детали
Корпус (на 4121Б.16.23.000, 4124.16.32.000)
Заводской номер
4121.16.02.015
Количество на модель
1
№
79
Название детали
Втулка
Заводской номер
4121.16.02.011
Количество на модель
№
80
Название детали
Кольцо
Заводской номер
195-200-36-2-2
Количество на модель
1
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба упорная | 4124.16.32.011 | |||||||
| Крышка | 4124.16.32.008 | |||||||
| Корпус (на 4121Б.16.24.000, 4124.16.33.000) | 4121.16.03.002 | 1 | 1 | |||||
| Крышка | 4124.16.32.009-1 | |||||||
| Вал | 4124.16.32.005-1 | |||||||
| Втулка | 4124.16.32.010-1 | |||||||
| Колесо ведущее | 4124.16.32.0064 | |||||||
| 1 | Крышка | 4121.16.02.700 | 1 | 1 | 1 | |||
| 2 | Штуцер | 4121А.16.15.007 | 2 | |||||
| 3 | Масленка | 19853.01.3 | 1 | 1 | 3 | |||
| 4 | Шайба | 6402.12 | 12 | 12 | 4 | |||
| 5 | Болт | 7798.12х25 | 12 | 12 | 5 | |||
| 6 | Колесо ведущее с наплавкой | 4121.16.02.100 | 1 1 | 1 1 | 6 | |||
| 7 | Втулка | 4121.16.02.002 | 1 | 1 | 7 | |||
| 8 | Кольцо | H1-100x90-2 | 8 | |||||
| 9 | Стакан | 4121.16.02.020 | 1 | 1 | 9 | |||
| 10 | Манжета | 1.2-120x150-2 | 3 | 3 | 10 | |||
| 11 | Втулка | 4121.16.02.021 | 1 | 1 | 11 | |||
| 12 | Подшипник | 5721.3522 | 1 | 1 | 12 | |||
| 13 | Прокладка | 4121.12.00.032 | 1 | 1 | 13 | |||
| 14 | Крышка | 4121A.16.20.002 | 1 | 1 | 14 | |||
| 15 | Подшипник | 5721.36.18 | 1 | 1 | 15 | |||
| 16 | Шайба упорная | 013.02.45.110 | 2 | 2 | 16 | |||
| 17 | Вал | 4121.16.02.006 | 1 | 1 | 17 | |||
| 18 | Прокладка | 412.12.00.021 | 1 | 1 | 18 | |||
| 19 | Крышка | 4121.16.02.400 | 1 | 1 | 19 | |||
| 20 | Шайба | 6402.10 | 16 | 16 | 20 | |||
| 21 | Болт | 7798.10.25 | 16 | 16 | 21 | |||
| 22 | Пробка | 2.48 | 3 | 3 | 22 | |||
| 23 | Прокладка | 4121.12.00.048 | 3 | 3 | 23 | |||
| 24 | Крышка | 4124.12.00.072 | 2 | 2 | 24 | |||
| 25 | Прокладка | 4121.12.00.028 | 2 | 2 | 25 | |||
| 26 | Подшипник | 5721.3520 | 2 | 2 | 26 | |||
| 27 | Вал-шестерня | 4124.12.00.068 | 1 | 1 | 27 | |||
| 28 | Колесо зубчатое | 4124.12.00.073 | 1 | 1 | 28 | |||
| 29 | Болт | 7798.10x25 | 18 | 18 | 29 | |||
| 30 | Крышка | 4124.12.00.070 | 1 | 1 | 30 | |||
| 31 | Прокладка | 4121.12.00.012 | 1 | 1 | 31 | |||
| 32 | Крышка | 4124.12.00.071 | 1 | 1 | 32 | |||
| 33 | Прокладка | 4121.12.00.014 | 2 | 2 | 33 | |||
| 34 | Шайба упорная | 013.02.45.70 | 1 | 1 | 34 | |||
| 35 | Подшипник | 5721.3610 | 2 | 2 | 35 | |||
| 36 | Подшипник | 5721.3612 | 2 | 2 | 36 | |||
| 38 | Вал-шестерня | 4124.16.32.001 | 1 | 1 | 38 | |||
| 39 | Колесо зубчатое | 4124.16.32.002 | 1 | 1 | 39 | |||
| 41 | Крышка | 4121А.85.00.024 | 1 | 1 | 41 | |||
| 42 | Пружина | 4121А.85.00.017 | 6 | 6 | 42 | |||
| 43 | Диск | 4121А.85.00.550 | 1 | 1 | 43 | |||
| 44 | Гидромотор | 210.25.13.21 | 1 | 1 | 44 | |||
| 45 | Питатель | 4121А.85.00.250 | 1 | 1 | 45 | |||
| 46 | Кольцо | 030-035-30-2-2 | 3 | 3 | 46 | |||
| 47 | Поршень | 4121А.85.00.010 | 3 | 3 | 47 | |||
| 48 | Болт | 4121А.85.00.019 | 3 | 3 | 48 | |||
| 49 | Болт | 7798.08x20 | 5 | 5 | 49 | |||
| 50 | Гильза | 4121А.85.00.023 | 1 | 1 | 50 | |||
| 51 | Болт | 7798.16х50 | 4 | 4 | 51 | |||
| 52 | Полумуфта | 4121А.85.00.022 | 1 | 1 | 52 | |||
| 53 | Шайба | 6402.16 | 16 | 16 | 53 | |||
| 54 | Шашка | 4121.11.00.105 | 8 | 8 | 54 | |||
| 55 | Диск | 4121А.85.00.400 | 1 | 1 | 55 | |||
| 56 | Кольцо | 4121А.85.00.352 | 1 | 1 | 56 | |||
| 57 | Полумуфта | 4121А.85.00.500 | 1 | 1 | 57 | |||
| 58 | Шайба | 4121А.85.00.009 | 1 | 1 | 58 | |||
| 59 | Болт | 7798.12x25 | 1 | 1 | 59 | |||
| 60 | Шайба | 4121.12.00.023 | 1 | 1 | 60 | |||
| 61 | Проволока 1=1700 мм | 1,6-04 | 1 | 1 | 61 | |||
| 62 | Кольцо | 4121.12.00.044 | 1 | 1 | 62 | |||
| 63 | Болт | 7798.16x90 | 5 | 5 | 63 | |||
| 64 | Крышка | 4121A.85.00.014 | 1 | 1 | 64 | |||
| 65 | Шайба | 6402.08 | 5 | 5 | 65 | |||
| 66 | Болт | 7798.16x75 | 3 | 3 | 66 | |||
| 67 | Крышка | 4121А.85.00.006 | 1 | 1 | 67 | |||
| 68 | Вал-шестерня | 4124.12.00.069 | 1 | 1 | 68 | |||
| 69 | Манжета | 1.2-70x95-1 | 1 | 1 | 69 | |||
| 70 | Крышка | 4124.12.00.074 | 1 | 1 | 70 | |||
| 71 | КОЛЬЦО | 125-130-36-2-2 | 1 | 1 | 71 | |||
| 72 | Прокладка | 4121.12.00.031 | 1 | 1 | 72 | |||
| 73 | Крышка | 4121.12.00.030 | 1 | 1 | 73 | |||
| 74 | Винт | 17475.10x25 | 24 | 24 | 74 | |||
| 75 | Болт | 7798.16x30 | 4 | 4 | 75 | |||
| 76 | Подшипник | 8338.318 | 1 | 1 | 76 | |||
| 77 | Втулка | 4121.12.00.029 | 1 | 1 | 77 | |||
| 78 | Колесо зубчатое | 4124.12.00.067 | 1 | 1 | 78 | |||
| 79 | Корпус (на 4121Б.16.23.000, 4124.16.32.000) | 4121.16.02.015 | 1 | 1 | 79 | |||
| 80 | Втулка | 4121.16.02.011 | 80 | |||||
| 81 | Кольцо | 195-200-36-2-2 | 1 | 1 | 81 |
