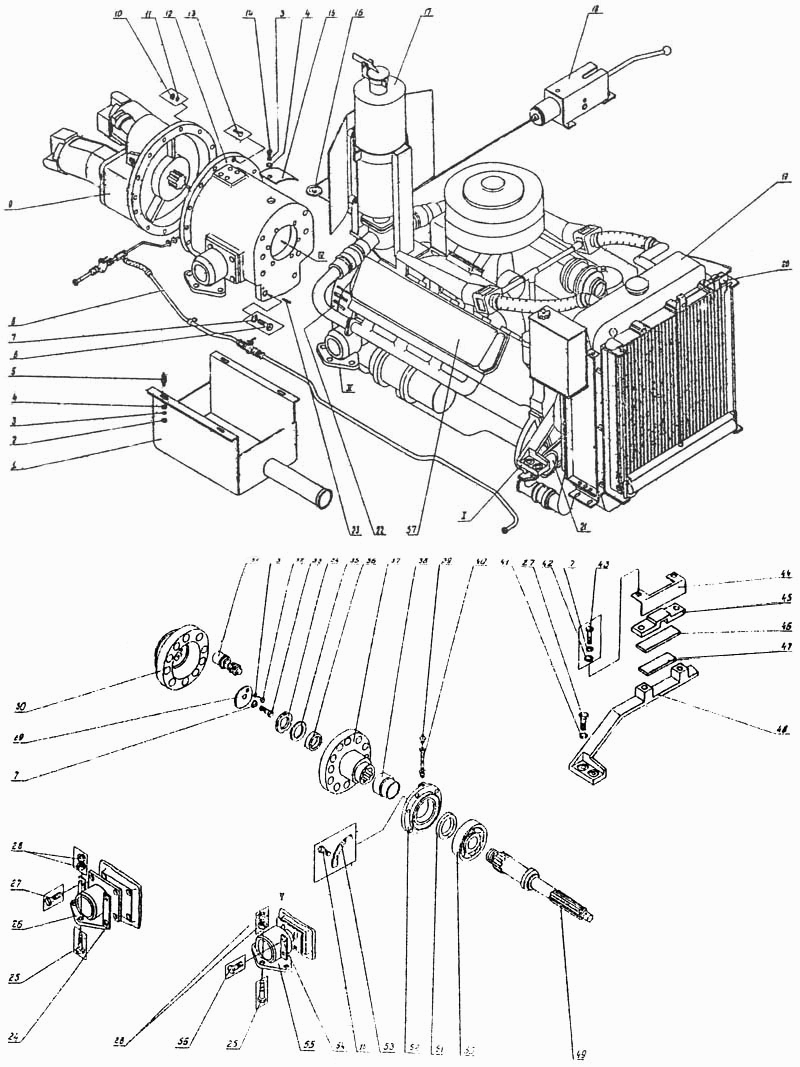

Установка силовая с двигателем ЯМЗ-238ГМ2
100%
Название детали
Фальшподдон
Заводской номер
4225а.11.30.100
Количество на модель
1
№
1
Название детали
Орех
Заводской номер
5915.8
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
4
№
4
Название детали
Шпилька
Заводской номер
4225а.11.30.001
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
7798.16х55
Количество на модель
8
№
6
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
9
№
7
Название детали
Система питания двигателя
Заводской номер
4225.11.37.000
Количество на модель
1
№
8
Название детали
Агрегат насосный 333 .1.112.1 20.660
Заводской номер
22-1.20-89
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
5915.10
Количество на модель
12
№
10
Название детали
Шайба
Заводской номер
64.02.10
Количество на модель
12
№
11
Название детали
Корпус
Заводской номер
4225.11.58.009
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
7798.10х65
Количество на модель
12
№
13
Название детали
Болт
Заводской номер
7798.8х20
Количество на модель
2
№
14
Название детали
Крышка
Заводской номер
4224.11.58011
Количество на модель
1
№
15
Название детали
Управление частотой вращения и остановом двигателя
Заводской номер
4225а.11.39.000
Количество на модель
1
№
16
Название детали
Установка глушителя
Заводской номер
4225а.11.33.000
Количество на модель
1
№
17
Название детали
Управление муфтой двигателя
Заводской номер
4225.11.57.000
Количество на модель
1
№
18
Название детали
Установка радиаторов
Заводской номер
4225а.11.32.000
Количество на модель
1
№
19
Название детали
Установка шторки радиаторов
Заводской номер
4225.11.55.000
Количество на модель
1
№
20
Название детали
Установка насоса НШ 32а-3
Заводской номер
4225а.11.31.000
Количество на модель
1
№
21
Название детали
Корпус сцепления
Заводской номер
4225а.58.012
Количество на модель
1
№
22
Название детали
Штифт
Заводской номер
4121.11.00.154
Количество на модель
4
№
23
Название детали
Планка
Заводской номер
4121.11.00.006
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
7798.20х70
Количество на модель
12
№
25
Название детали
Опора задняя
Заводской номер
4121.11.00.720
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
7798.20х40
Количество на модель
12
№
27
Название детали
Орех
Заводской номер
5915.20
Количество на модель
24
№
28
Название детали
Шайба
Заводской номер
4125.11.00.805
Количество на модель
1
№
29
Название детали
Полумуфта
Заводской номер
4125.11.00.801
Количество на модель
1
№
30
Название детали
Палец в сборе
Заводской номер
4125.11.00.820
Количество на модель
12
№
31
Название детали
Болт
Заводской номер
7798.16х40
Количество на модель
1
№
33
Название детали
Гайка
Заводской номер
4121.11.00.106
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
4121.11.00.107
Количество на модель
1
№
35
Название детали
Втулка
Заводской номер
4121.11.00.101
Количество на модель
1
№
36
Название детали
Полумуфта
Заводской номер
4121.11.00.410
Количество на модель
1
№
37
Название детали
Втулка
Заводской номер
4225.11.58.010
Количество на модель
1
№
38
Название детали
Масленка
Заводской номер
19853.01.3
Количество на модель
1
№
39
Название детали
Труба сварная
Заводской номер
4225.11.58.100
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
4
№
41
Название детали
Шайба
Заводской номер
1137.16
Количество на модель
2
№
42
Название детали
Болт
Заводской номер
7798.16х65
Количество на модель
2
№
43
Название детали
Скоба
Заводской номер
4225А.11.30.002
Количество на модель
1
№
44
Название детали
Хомут
Заводской номер
4225.11.50.003
Количество на модель
1
№
45
Название детали
Прокладка
Заводской номер
4225.11.50.004
Количество на модель
1
№
46
Название детали
Прокладка
Заводской номер
4225.11.50.002
Количество на модель
1
№
47
Название детали
Опора передняя
Заводской номер
4225.11.50.001
Количество на модель
1
№
48
Название детали
Вал
Заводской номер
4225.11.58.004
Количество на модель
1
№
49
Название детали
Подшипник
Заводской номер
8338.412
Количество на модель
1
№
50
Название детали
Манжета
Заводской номер
8752.1.2-70х95-1
Количество на модель
1
№
51
Название детали
Крышка
Заводской номер
4225А.11.35.001
Количество на модель
1
№
52
Название детали
Шайба стопорная
Заводской номер
4225.11.58.013
Количество на модель
3
№
53
Название детали
Планка
Заводской номер
4225.11.50.005
Количество на модель
4
№
54
Название детали
Опора средняя
Заводской номер
4225.11.50.100
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
7798.14х25
Количество на модель
8
№
56
Название детали
Двигатель ЯМЗ-238ГМ 2 с сцеплением
Заводской номер
238Г-1000400
Количество на модель
1
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фальшподдон | 4225а.11.30.100 | 1 | 1 | 1 | |||
| 2 | Орех | 5915.8 | 4 | 4 | 2 | |||
| 3 | Шайба | 6402.8 | 4 | 4 | 3 | |||
| 4 | Шайба | 11371.8 | 4 | 4 | 4 | |||
| 5 | Шпилька | 4225а.11.30.001 | 4 | 4 | 5 | |||
| 6 | Болт | 7798.16х55 | 8 | 8 | 6 | |||
| 7 | Шайба | 6402.16 | 9 | 9 | 7 | |||
| 8 | Система питания двигателя | 4225.11.37.000 | 1 | 1 | 8 | |||
| 9 | Агрегат насосный 333 .1.112.1 20.660 | 22-1.20-89 | 1 | 1 | 9 | |||
| 10 | Орех | 5915.10 | 12 | 12 | 10 | |||
| 11 | Шайба | 64.02.10 | 12 | 12 | 11 | |||
| 12 | Корпус | 4225.11.58.009 | 1 | 1 | 12 | |||
| 13 | Болт | 7798.10х65 | 12 | 12 | 13 | |||
| 14 | Болт | 7798.8х20 | 2 | 2 | 14 | |||
| 15 | Крышка | 4224.11.58011 | 1 | 1 | 15 | |||
| 16 | Управление частотой вращения и остановом двигателя | 4225а.11.39.000 | 1 | 1 | 16 | |||
| 17 | Установка глушителя | 4225а.11.33.000 | 1 | 1 | 17 | |||
| 18 | Управление муфтой двигателя | 4225.11.57.000 | 1 | 1 | 18 | |||
| 19 | Установка радиаторов | 4225а.11.32.000 | 1 | 1 | 19 | |||
| 20 | Установка шторки радиаторов | 4225.11.55.000 | 1 | 1 | 20 | |||
| 21 | Установка насоса НШ 32а-3 | 4225а.11.31.000 | 1 | 1 | 21 | |||
| 22 | Корпус сцепления | 4225а.58.012 | 1 | 1 | 22 | |||
| 23 | Штифт | 4121.11.00.154 | 4 | 4 | 23 | |||
| 24 | Планка | 4121.11.00.006 | 4 | 4 | 24 | |||
| 25 | Болт | 7798.20х70 | 12 | 12 | 25 | |||
| 26 | Опора задняя | 4121.11.00.720 | 2 | 2 | 26 | |||
| 27 | Болт | 7798.20х40 | 12 | 12 | 27 | |||
| 28 | Орех | 5915.20 | 24 | 24 | 28 | |||
| 29 | Шайба | 4125.11.00.805 | 1 | 1 | 29 | |||
| 30 | Полумуфта | 4125.11.00.801 | 1 | 1 | 30 | |||
| 31 | Палец в сборе | 4125.11.00.820 | 12 | 12 | 31 | |||
| 33 | Болт | 7798.16х40 | 1 | 1 | 33 | |||
| 34 | Гайка | 4121.11.00.106 | 1 | 1 | 34 | |||
| 35 | Шайба | 4121.11.00.107 | 1 | 1 | 35 | |||
| 36 | Втулка | 4121.11.00.101 | 1 | 1 | 36 | |||
| 37 | Полумуфта | 4121.11.00.410 | 1 | 1 | 37 | |||
| 38 | Втулка | 4225.11.58.010 | 1 | 1 | 38 | |||
| 39 | Масленка | 19853.01.3 | 1 | 1 | 39 | |||
| 40 | Труба сварная | 4225.11.58.100 | 1 | 1 | 40 | |||
| 41 | Шайба | 6402.20 | 4 | 4 | 41 | |||
| 42 | Шайба | 1137.16 | 2 | 2 | 42 | |||
| 43 | Болт | 7798.16х65 | 2 | 2 | 43 | |||
| 44 | Скоба | 4225А.11.30.002 | 1 | 1 | 44 | |||
| 45 | Хомут | 4225.11.50.003 | 1 | 1 | 45 | |||
| 46 | Прокладка | 4225.11.50.004 | 1 | 1 | 46 | |||
| 47 | Прокладка | 4225.11.50.002 | 1 | 1 | 47 | |||
| 48 | Опора передняя | 4225.11.50.001 | 1 | 1 | 48 | |||
| 49 | Вал | 4225.11.58.004 | 1 | 1 | 49 | |||
| 50 | Подшипник | 8338.412 | 1 | 1 | 50 | |||
| 51 | Манжета | 8752.1.2-70х95-1 | 1 | 1 | 51 | |||
| 52 | Крышка | 4225А.11.35.001 | 1 | 1 | 52 | |||
| 53 | Шайба стопорная | 4225.11.58.013 | 3 | 3 | 53 | |||
| 54 | Планка | 4225.11.50.005 | 4 | 4 | 54 | |||
| 55 | Опора средняя | 4225.11.50.100 | 2 | 2 | 55 | |||
| 56 | Болт | 7798.14х25 | 8 | 8 | 56 | |||
| 57 | Двигатель ЯМЗ-238ГМ 2 с сцеплением | 238Г-1000400 | 1 | 1 | 57 |
