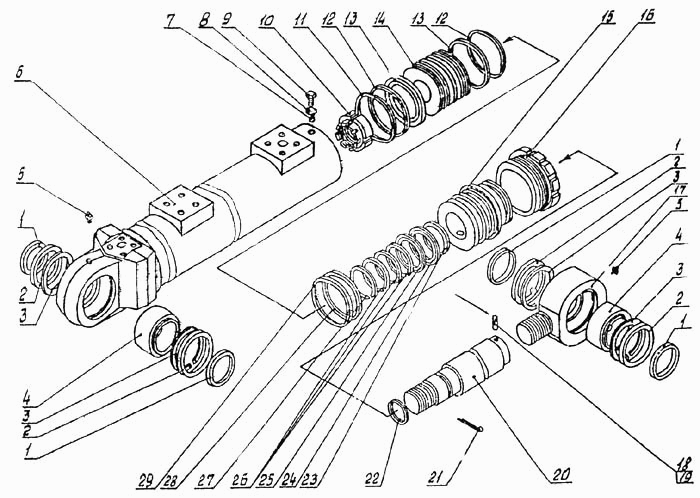

Гидроцилиндр стрелы
100%
Название детали
Втулка
Заводской номер
4121.32.00.102
Количество на модель
42
№
1
Название детали
Манжета
Заводской номер
8752.1.1-105х130-1
Количество на модель
4
№
2
Название детали
Кольцо Б
Заводской номер
13943
Количество на модель
4
№
3
Название детали
Подшипник
Заводской номер
ШСЛ90К1
Количество на модель
2
№
4
Название детали
Масленка
Заводской номер
19853
Количество на модель
2
№
5
Название детали
Цилиндр
Заводской номер
4125.23.30.150
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
4121А.23.00.032
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
5915.10
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
7709.10х25
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
4121А.23.00.039
Количество на модель
1
№
10
Название детали
Защитное кольцо поршня
Заводской номер
S-55906-1400-47-А
Количество на модель
2
№
11
Название детали
Направляющее кольцо поршня
Заводской номер
S-56713-1400-255-А
Количество на модель
2
№
12
Название детали
Уплотнение поршня
Заводской номер
S-55044-1400G46-N
Количество на модель
1
№
13
Название детали
Поршень
Заводской номер
4125.23.40.001
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
4125.23.40.003
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
4125.23.40.004
Количество на модель
1
№
16
Название детали
Проушина
Заводской номер
4125.23.40.005
Количество на модель
1
№
17
Название детали
Шрифт
Заводской номер
4121А.23.00.026
Количество на модель
1
№
18
Название детали
Провод - C
Заводской номер
3282
Количество на модель
1
№
19
Название детали
Шток
Заводской номер
4125.23.30.001
Количество на модель
1
№
20
Название детали
Шплинт
Заводской номер
397.6,3х100
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
9833.055-065-58-2-2
Количество на модель
1
№
22
Название детали
Грязесъемник
Заводской номер
S-56152-0900G451
Количество на модель
1
№
23
Название детали
Уплотнение штока вторичное
Заводской номер
S-55013-0900G451-К-R
Количество на модель
1
№
24
Название детали
Защитное кольцо штока
Заводской номер
S-56806-0900-47-А
Количество на модель
1
№
25
Название детали
Уплотнение штока первичное
Заводской номер
S-55013-0900G46-К-R
Количество на модель
1
№
25
Название детали
Направляющее кольцо штока
Заводской номер
S-56703-0900-255-А
Количество на модель
3
№
26
Название детали
Кольцо защитное 130х140
Заводской номер
4121А.23.00.037
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
9833.130-140-58-2-2
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 4121.32.00.102 | 42 | 42 | 1 | |||
| 2 | Манжета | 8752.1.1-105х130-1 | 4 | 4 | 2 | |||
| 3 | Кольцо Б | 13943 | 4 | 4 | 3 | |||
| 4 | Подшипник | ШСЛ90К1 | 2 | 2 | 4 | |||
| 5 | Масленка | 19853 | 2 | 2 | 5 | |||
| 6 | Цилиндр | 4125.23.30.150 | 1 | 1 | 6 | |||
| 7 | Прокладка | 4121А.23.00.032 | 1 | 1 | 7 | |||
| 8 | Орех | 5915.10 | 1 | 1 | 8 | |||
| 9 | Болт | 7709.10х25 | 1 | 1 | 9 | |||
| 10 | Гайка | 4121А.23.00.039 | 1 | 1 | 10 | |||
| 11 | Защитное кольцо поршня | S-55906-1400-47-А | 2 | 2 | 11 | |||
| 12 | Направляющее кольцо поршня | S-56713-1400-255-А | 2 | 2 | 12 | |||
| 13 | Уплотнение поршня | S-55044-1400G46-N | 1 | 1 | 13 | |||
| 14 | Поршень | 4125.23.40.001 | 1 | 1 | 14 | |||
| 15 | Втулка | 4125.23.40.003 | 1 | 1 | 15 | |||
| 16 | Гайка | 4125.23.40.004 | 1 | 1 | 16 | |||
| 17 | Проушина | 4125.23.40.005 | 1 | 1 | 17 | |||
| 18 | Шрифт | 4121А.23.00.026 | 1 | 1 | 18 | |||
| 19 | Провод - C | 3282 | 1 | 1 | 19 | |||
| 20 | Шток | 4125.23.30.001 | 1 | 1 | 20 | |||
| 21 | Шплинт | 397.6,3х100 | 1 | 1 | 21 | |||
| 22 | Кольцо | 9833.055-065-58-2-2 | 1 | 1 | 22 | |||
| 23 | Грязесъемник | S-56152-0900G451 | 1 | 1 | 23 | |||
| 24 | Уплотнение штока вторичное | S-55013-0900G451-К-R | 1 | 1 | 24 | |||
| 25 | Защитное кольцо штока | S-56806-0900-47-А | 1 | 1 | 25 | |||
| 25 | Уплотнение штока первичное | S-55013-0900G46-К-R | 1 | 1 | 25 | |||
| 26 | Направляющее кольцо штока | S-56703-0900-255-А | 3 | 3 | 26 | |||
| 27 | Кольцо защитное 130х140 | 4121А.23.00.037 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 9833.130-140-58-2-2 | 1 | 1 | 28 |
