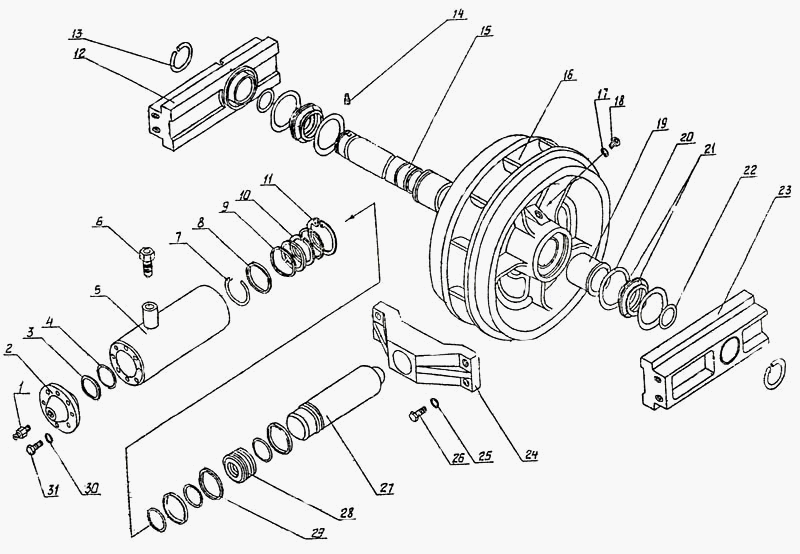

Механизм натяжения
100%
Название детали
Штуцер
Заводской номер
4225.16.24.001
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
4125А.16.74.203
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
4125А.16.74.006
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
9833.075-085-58-2-2
Количество на модель
4
№
4
Название детали
Цилиндр
Заводской номер
4125А.16.74.230
Количество на модель
1
№
5
Название детали
Клапан
Заводской номер
4125А.16.74.220
Количество на модель
1
№
6
Название детали
Кольцо упорное
Заводской номер
4125А.16.74.204
Количество на модель
1
№
7
Название детали
Грязесъемник
Заводской номер
4121.23.00.033
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
4121.23.00.034
Количество на модель
2
№
9
Название детали
Кольцо
Заводской номер
4121.23.00.035
Количество на модель
2
№
10
Название детали
Кольцо Б
Заводской номер
13943
Количество на модель
1
№
11
Название детали
Ползун
Заводской номер
4227.16.24.103-01
Количество на модель
1
№
12
Название детали
Ползун
Заводской номер
4227.16.24.106-01
Количество на модель
№
12
Название детали
Кольцо
Заводской номер
4124.16.46.004
Количество на модель
2
№
13
Название детали
Штифт
Заводской номер
4227.16.24.105
Количество на модель
1
№
14
Название детали
Ось
Заводской номер
4227.16.24.104
Количество на модель
1
№
15
Название детали
Колесо натяжное
Заводской номер
4127.16.03.151
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
4121.11.01.025
Количество на модель
1
№
17
Название детали
Пробка
Заводской номер
4124.16.34.110
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
4125.16.66.151
Количество на модель
2
№
19
Название детали
Кольцо
Заводской номер
4125.16.66.003
Количество на модель
4
№
20
Название детали
Кольцо
Заводской номер
4125.16.66.004
Количество на модель
4
№
21
Название детали
Кольцо
Заводской номер
9833.065-070-30-2-2
Количество на модель
2
№
22
Название детали
Ползун
Заводской номер
4227.16.24.103
Количество на модель
1
№
23
Название детали
Ползун
Заводской номер
4227.16.24.106
Количество на модель
№
23
Название детали
Вилка
Заводской номер
4227.16.24.102
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
7798.16
Количество на модель
4
№
26
Название детали
Плунжер
Заводской номер
4125А.16.74.201
Количество на модель
1
№
27
Название детали
Поршень
Заводской номер
4125А.16.74.202
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
4125А.16.74.205
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
8
№
30
Название детали
Болт
Заводской номер
7798.12х35
Количество на модель
8
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 4225.16.24.001 | 1 | 1 | 1 | |||
| 2 | Фланец | 4125А.16.74.203 | 1 | 1 | 2 | |||
| 3 | Кольцо | 4125А.16.74.006 | 1 | 1 | 3 | |||
| 4 | Кольцо | 9833.075-085-58-2-2 | 4 | 4 | 4 | |||
| 5 | Цилиндр | 4125А.16.74.230 | 1 | 1 | 5 | |||
| 6 | Клапан | 4125А.16.74.220 | 1 | 1 | 6 | |||
| 7 | Кольцо упорное | 4125А.16.74.204 | 1 | 1 | 7 | |||
| 8 | Грязесъемник | 4121.23.00.033 | 1 | 1 | 8 | |||
| 9 | Втулка | 4121.23.00.034 | 2 | 2 | 9 | |||
| 10 | Кольцо | 4121.23.00.035 | 2 | 2 | 10 | |||
| 11 | Кольцо Б | 13943 | 1 | 1 | 11 | |||
| 12 | Ползун | 4227.16.24.103-01 | 1 | 1 | 12 | |||
| 12 | Ползун | 4227.16.24.106-01 | 12 | |||||
| 13 | Кольцо | 4124.16.46.004 | 2 | 2 | 13 | |||
| 14 | Штифт | 4227.16.24.105 | 1 | 1 | 14 | |||
| 15 | Ось | 4227.16.24.104 | 1 | 1 | 15 | |||
| 16 | Колесо натяжное | 4127.16.03.151 | 1 | 1 | 16 | |||
| 17 | Прокладка | 4121.11.01.025 | 1 | 1 | 17 | |||
| 18 | Пробка | 4124.16.34.110 | 1 | 1 | 18 | |||
| 19 | Втулка | 4125.16.66.151 | 2 | 2 | 19 | |||
| 20 | Кольцо | 4125.16.66.003 | 4 | 4 | 20 | |||
| 21 | Кольцо | 4125.16.66.004 | 4 | 4 | 21 | |||
| 22 | Кольцо | 9833.065-070-30-2-2 | 2 | 2 | 22 | |||
| 23 | Ползун | 4227.16.24.103 | 1 | 1 | 23 | |||
| 23 | Ползун | 4227.16.24.106 | 23 | |||||
| 24 | Вилка | 4227.16.24.102 | 1 | 1 | 24 | |||
| 25 | Шайба | 6402.16 | 4 | 4 | 25 | |||
| 26 | Болт | 7798.16 | 4 | 4 | 26 | |||
| 27 | Плунжер | 4125А.16.74.201 | 1 | 1 | 27 | |||
| 28 | Поршень | 4125А.16.74.202 | 1 | 1 | 28 | |||
| 29 | Кольцо | 4125А.16.74.205 | 3 | 3 | 29 | |||
| 30 | Шайба | 6402.12 | 8 | 8 | 30 | |||
| 31 | Болт | 7798.12х35 | 8 | 8 | 31 |
