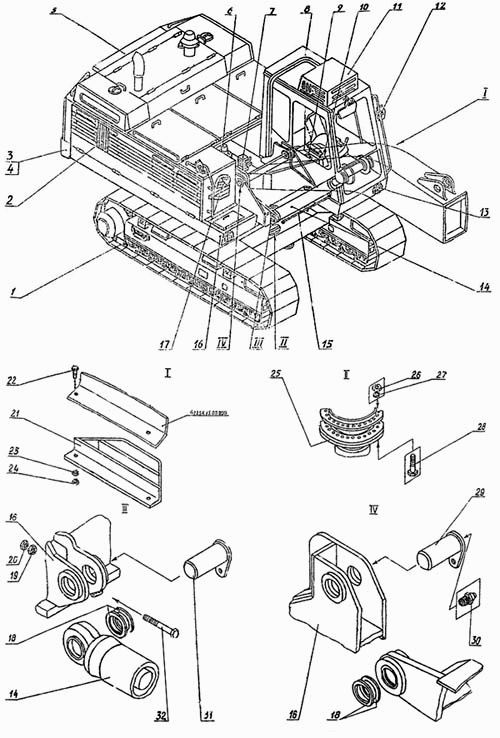

Экскаватор без рабочего оборудования
100%
Название детали
Тележка
Заводской номер
4227.16.00.000
Количество на модель
1
№
1
Название детали
Установка силовая
Заводской номер
4225А.11.30.000
Количество на модель
1
№
2
Название детали
Установка контргруза
Заводской номер
4225А.01.30.000
Количество на модель
1
№
3
Название детали
Подножка
Заводской номер
4121.01.13.000
Количество на модель
1
№
4
Название детали
Капоты
Заводской номер
4225А.21.00.000-01
Количество на модель
1
№
5
Название детали
Установка механизма поворота
Заводской номер
4225.12.00.000
Количество на модель
1
№
6
Название детали
Гидросистема силовая
Заводской номер
4225А.19.40.000
Количество на модель
1
№
7
Название детали
Кабина
Заводской номер
4225А.14.00.000
Количество на модель
1
№
8
Название детали
Установка стопора
Заводской номер
4225А.01.36.000
Количество на модель
1
№
9
Название детали
Гидросистема управления
Заводской номер
4225А.17.81.000
Количество на модель
1
№
10
Название детали
Установка кондиционера
Заводской номер
4125.90.70.000
Количество на модель
1
№
11
Название детали
Оборудование кабины
Заводской номер
4225А.15.00.000
Количество на модель
1
№
12
Название детали
Электрооборудование
Заводской номер
4225А.22.80.000
Количество на модель
1
№
13
Название детали
Гидроцилиндр стрелы (ход 1120)
Заводской номер
4225.23.30.000
Количество на модель
2
№
14
Название детали
Гидроразводка стрелы
Заводской номер
4125.01.25.000
Количество на модель
1
№
15
Название детали
Платформа поворотная
Заводской номер
4225А.13.00.000
Количество на модель
1
№
16
Название детали
Огнетушитель ОХ-3
Заводской номер
22-4213
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
4121.01.00.005
Количество на модель
32
№
18
Название детали
Орех
Заводской номер
5915.12
Количество на модель
4
№
19
Название детали
Гайка
Заводской номер
5916.12
Количество на модель
4
№
20
Название детали
Подножка
Заводской номер
4225А.01.31.000
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
7798.16х30
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
2
№
23
Название детали
Орех
Заводской номер
5915.16
Количество на модель
2
№
24
Название детали
Опора 1600.36.14
Заводской номер
22-008-14
Количество на модель
1
№
25
Название детали
Гайка
Заводской номер
22354.24
Количество на модель
53
№
26
Название детали
Шайба
Заводской номер
6402.24
Количество на модель
53
№
27
Название детали
Болт
Заводской номер
14-4-1345
Количество на модель
53
№
28
Название детали
Ось
Заводской номер
4125.01.00.100
Количество на модель
2
№
29
Название детали
Масленка
Заводской номер
19853
Количество на модель
2
№
30
Название детали
Ось
Заводской номер
4125.01.00.150
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
7798.12х110
Количество на модель
4
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тележка | 4227.16.00.000 | 1 | 1 | 1 | |||
| 2 | Установка силовая | 4225А.11.30.000 | 1 | 1 | 2 | |||
| 3 | Установка контргруза | 4225А.01.30.000 | 1 | 1 | 3 | |||
| 4 | Подножка | 4121.01.13.000 | 1 | 1 | 4 | |||
| 5 | Капоты | 4225А.21.00.000-01 | 1 | 1 | 5 | |||
| 6 | Установка механизма поворота | 4225.12.00.000 | 1 | 1 | 6 | |||
| 7 | Гидросистема силовая | 4225А.19.40.000 | 1 | 1 | 7 | |||
| 8 | Кабина | 4225А.14.00.000 | 1 | 1 | 8 | |||
| 9 | Установка стопора | 4225А.01.36.000 | 1 | 1 | 9 | |||
| 10 | Гидросистема управления | 4225А.17.81.000 | 1 | 1 | 10 | |||
| 11 | Установка кондиционера | 4125.90.70.000 | 1 | 1 | 11 | |||
| 12 | Оборудование кабины | 4225А.15.00.000 | 1 | 1 | 12 | |||
| 13 | Электрооборудование | 4225А.22.80.000 | 1 | 1 | 13 | |||
| 14 | Гидроцилиндр стрелы (ход 1120) | 4225.23.30.000 | 2 | 2 | 14 | |||
| 15 | Гидроразводка стрелы | 4125.01.25.000 | 1 | 1 | 15 | |||
| 16 | Платформа поворотная | 4225А.13.00.000 | 1 | 1 | 16 | |||
| 17 | Огнетушитель ОХ-3 | 22-4213 | 1 | 1 | 17 | |||
| 18 | Шайба | 4121.01.00.005 | 32 | 32 | 18 | |||
| 19 | Орех | 5915.12 | 4 | 4 | 19 | |||
| 20 | Гайка | 5916.12 | 4 | 4 | 20 | |||
| 21 | Подножка | 4225А.01.31.000 | 1 | 1 | 21 | |||
| 22 | Болт | 7798.16х30 | 2 | 2 | 22 | |||
| 23 | Шайба | 6402.16 | 2 | 2 | 23 | |||
| 24 | Орех | 5915.16 | 2 | 2 | 24 | |||
| 25 | Опора 1600.36.14 | 22-008-14 | 1 | 1 | 25 | |||
| 26 | Гайка | 22354.24 | 53 | 53 | 26 | |||
| 27 | Шайба | 6402.24 | 53 | 53 | 27 | |||
| 28 | Болт | 14-4-1345 | 53 | 53 | 28 | |||
| 29 | Ось | 4125.01.00.100 | 2 | 2 | 29 | |||
| 30 | Масленка | 19853 | 2 | 2 | 30 | |||
| 31 | Ось | 4125.01.00.150 | 2 | 2 | 31 | |||
| 32 | Болт | 7798.12х110 | 4 | 4 | 32 |
