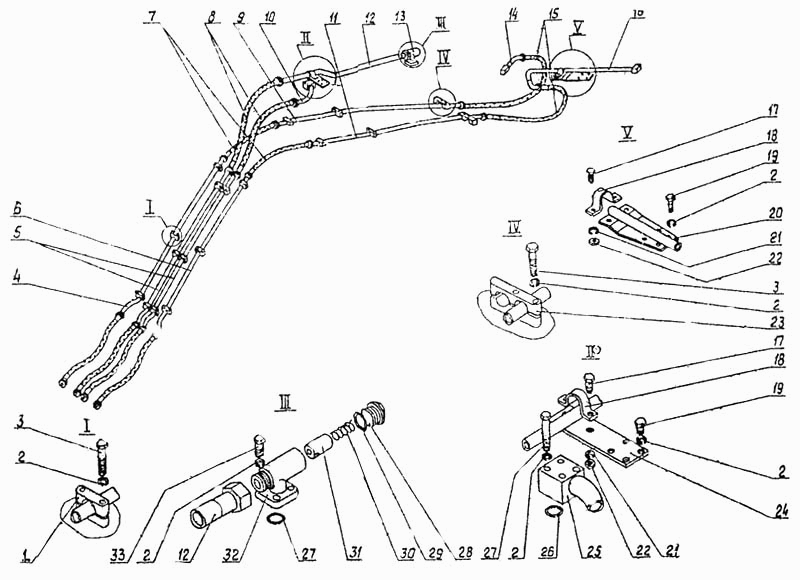

Гидроразводка рабочего оборудования обратная лопата с моноблочной стрелой
100%
Название детали
Платик
Заводской номер
4121А.20.00.070
Количество на модель
16
№
1
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
60
№
2
Название детали
Болт
Заводской номер
7798.12х55
Количество на модель
36
№
3
Название детали
Труба сварная
Заводской номер
4125А.02.54.020
Количество на модель
1
№
4
Название детали
Труба сварная
Заводской номер
4125А.02.54.010
Количество на модель
2
№
5
Название детали
Труба сварная
Заводской номер
4125А.02.54.030
Количество на модель
1
№
6
Название детали
Рукав высокого давления РВД- - - У
Заводской номер
22-5923
Количество на модель
2
№
7
Название детали
Труба сварная
Заводской номер
4125А.02.54.040
Количество на модель
1
№
9
Название детали
Угольник сварной
Заводской номер
4124А.02.52.030
Количество на модель
1
№
10
Название детали
Труба сварная
Заводской номер
4125А.02.54.050
Количество на модель
1
№
11
Название детали
Труба сварная
Заводской номер
4125.02.01.060
Количество на модель
1
№
12
Название детали
Гидроклапан обратный
Заводской номер
4125.02.01.100
Количество на модель
1
№
13
Название детали
Труба сварная
Заводской номер
4125А.02.07.080
Количество на модель
1
№
14
Название детали
Труба сварная
Заводской номер
4125А.0.07.070
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
7798.10х30
Количество на модель
4
№
17
Название детали
Скоба
Заводской номер
4121.02.09.003
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
7798.12х25
Количество на модель
8
№
19
Название детали
Лист
Заводской номер
4125А.02.07.001
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
4
№
21
Название детали
Орех
Заводской номер
5915.10
Количество на модель
4
№
22
Название детали
Платик
Заводской номер
4125А.02.07.002
Количество на модель
2
№
23
Название детали
Лист
Заводской номер
4125.02.01.001
Количество на модель
1
№
24
Название детали
Угольник
Заводской номер
4121.02.09.202
Количество на модель
3
№
25
Название детали
Кольцо
Заводской номер
9833.034-040-36-2-2
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
7798.12х80
Количество на модель
12
№
27
Название детали
Пробка
Заводской номер
У4650.80.011
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
9833.033-038-30-2-2
Количество на модель
1
№
29
Название детали
Пружина
Заводской номер
4125.24.03.003
Количество на модель
1
№
30
Название детали
Клапан
Заводской номер
4125.02.101
Количество на модель
1
№
31
Название детали
Корпус сварной
Заводской номер
4125.02.01.090
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
7798.12х35
Количество на модель
4
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платик | 4121А.20.00.070 | 16 | 16 | 1 | |||
| 2 | Шайба | 6402.12 | 60 | 60 | 2 | |||
| 3 | Болт | 7798.12х55 | 36 | 36 | 3 | |||
| 4 | Труба сварная | 4125А.02.54.020 | 1 | 1 | 4 | |||
| 5 | Труба сварная | 4125А.02.54.010 | 2 | 2 | 5 | |||
| 6 | Труба сварная | 4125А.02.54.030 | 1 | 1 | 6 | |||
| 7 | Рукав высокого давления РВД- - - У | 22-5923 | 2 | 2 | 7 | |||
| 9 | Труба сварная | 4125А.02.54.040 | 1 | 1 | 9 | |||
| 10 | Угольник сварной | 4124А.02.52.030 | 1 | 1 | 10 | |||
| 11 | Труба сварная | 4125А.02.54.050 | 1 | 1 | 11 | |||
| 12 | Труба сварная | 4125.02.01.060 | 1 | 1 | 12 | |||
| 13 | Гидроклапан обратный | 4125.02.01.100 | 1 | 1 | 13 | |||
| 14 | Труба сварная | 4125А.02.07.080 | 1 | 1 | 14 | |||
| 16 | Труба сварная | 4125А.0.07.070 | 1 | 1 | 16 | |||
| 17 | Болт | 7798.10х30 | 4 | 4 | 17 | |||
| 18 | Скоба | 4121.02.09.003 | 2 | 2 | 18 | |||
| 19 | Болт | 7798.12х25 | 8 | 8 | 19 | |||
| 20 | Лист | 4125А.02.07.001 | 1 | 1 | 20 | |||
| 21 | Шайба | 6402.10 | 4 | 4 | 21 | |||
| 22 | Орех | 5915.10 | 4 | 4 | 22 | |||
| 23 | Платик | 4125А.02.07.002 | 2 | 2 | 23 | |||
| 24 | Лист | 4125.02.01.001 | 1 | 1 | 24 | |||
| 25 | Угольник | 4121.02.09.202 | 3 | 3 | 25 | |||
| 26 | Кольцо | 9833.034-040-36-2-2 | 4 | 4 | 26 | |||
| 27 | Болт | 7798.12х80 | 12 | 12 | 27 | |||
| 28 | Пробка | У4650.80.011 | 1 | 1 | 28 | |||
| 29 | Кольцо | 9833.033-038-30-2-2 | 1 | 1 | 29 | |||
| 30 | Пружина | 4125.24.03.003 | 1 | 1 | 30 | |||
| 31 | Клапан | 4125.02.101 | 1 | 1 | 31 | |||
| 32 | Корпус сварной | 4125.02.01.090 | 1 | 1 | 32 | |||
| 33 | Болт | 7798.12х35 | 4 | 4 | 33 |
