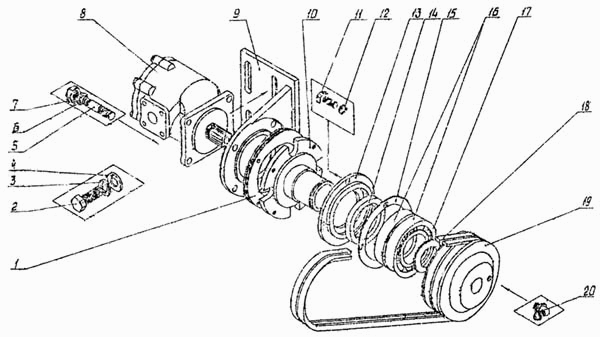

Установка насоса НШ.32А-3
100%
Название детали
Пластина
Заводской номер
4225А.11.31.001
Количество на модель
5
№
1
Название детали
Болт
Заводской номер
7798.12х40
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
11371.12
Количество на модель
4
№
4
Название детали
Шпилька
Заводской номер
4225А.11.31.006
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
4
№
6
Название детали
Орех
Заводской номер
5915.10
Количество на модель
4
№
7
Название детали
Насос шестеренный
Заводской номер
НШ325-3
Количество на модель
1
№
8
Название детали
Кронштейн сварной
Заводской номер
4225А.11.31.100
Количество на модель
1
№
9
Название детали
Фланец
Заводской номер
4225А.11.31.004
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
7793.8х20
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
4
№
12
Название детали
Крышка
Заводской номер
4225А.11.31.005
Количество на модель
1
№
13
Название детали
Манжета
Заводской номер
8752.2-70х95-1
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
4225А.11.31.002
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
8338.212
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
138942.В.60
Количество на модель
1
№
17
Название детали
Ремень
Заводской номер
1284.1-В(Б)-1250-IV
Количество на модель
1
№
18
Название детали
Шкив
Заводской номер
4225А.11.31.003
Количество на модель
1
№
19
Название детали
Масленка
Заводской номер
19853.02.3.90
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | 4225А.11.31.001 | 5 | 5 | 1 | |||
| 2 | Болт | 7798.12х40 | 4 | 4 | 2 | |||
| 3 | Шайба | 6402.12 | 4 | 4 | 3 | |||
| 4 | Шайба | 11371.12 | 4 | 4 | 4 | |||
| 5 | Шпилька | 4225А.11.31.006 | 4 | 4 | 5 | |||
| 6 | Шайба | 6402.10 | 4 | 4 | 6 | |||
| 7 | Орех | 5915.10 | 4 | 4 | 7 | |||
| 8 | Насос шестеренный | НШ325-3 | 1 | 1 | 8 | |||
| 9 | Кронштейн сварной | 4225А.11.31.100 | 1 | 1 | 9 | |||
| 10 | Фланец | 4225А.11.31.004 | 1 | 1 | 10 | |||
| 11 | Болт | 7793.8х20 | 4 | 4 | 11 | |||
| 12 | Шайба | 6402.8 | 4 | 4 | 12 | |||
| 13 | Крышка | 4225А.11.31.005 | 1 | 1 | 13 | |||
| 14 | Манжета | 8752.2-70х95-1 | 1 | 1 | 14 | |||
| 15 | Прокладка | 4225А.11.31.002 | 1 | 1 | 15 | |||
| 16 | Подшипник | 8338.212 | 2 | 2 | 16 | |||
| 17 | Кольцо | 138942.В.60 | 1 | 1 | 17 | |||
| 18 | Ремень | 1284.1-В(Б)-1250-IV | 1 | 1 | 18 | |||
| 19 | Шкив | 4225А.11.31.003 | 1 | 1 | 19 | |||
| 20 | Масленка | 19853.02.3.90 | 1 | 1 | 20 |
