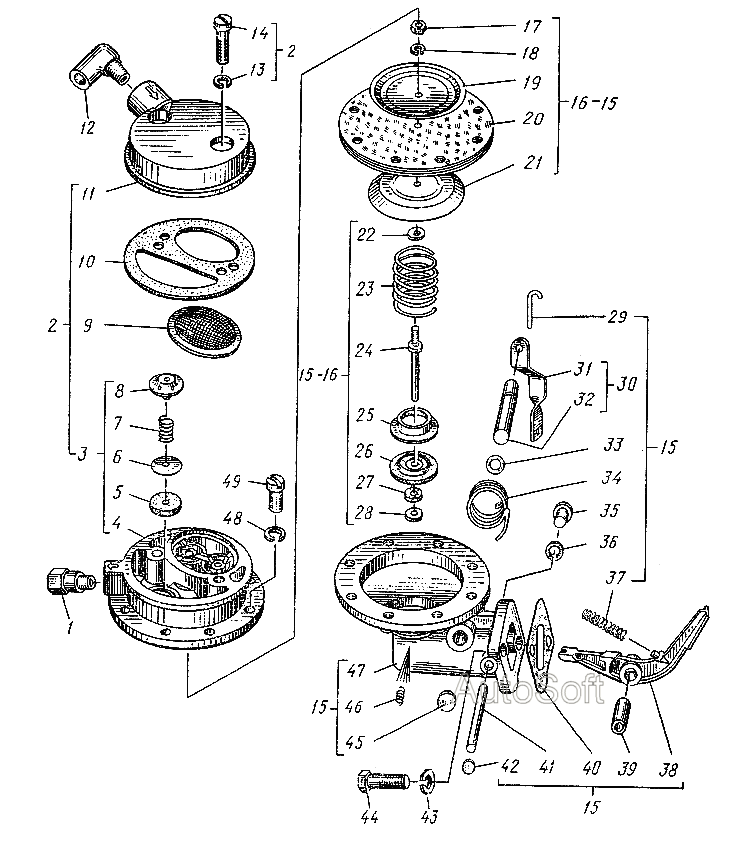

Насос топливный
100%
Название детали
Насос топливный в сборе Б9Г-Б
Заводской номер
51А-1106010-А
Количество на модель
1
№
Название детали
Штуцер КГ 1/4"
Заводской номер
298339-П29
Количество на модель
1
№
1
Название детали
Головка насоса в сборе
Заводской номер
51А-1106015-А
Количество на модель
1
№
2
Название детали
Головка клапана в сборе
Заводской номер
51А-1106016
Количество на модель
1
№
3
Название детали
Головка
Заводской номер
51А-1106018
Количество на модель
1
№
4
Название детали
Клапан
Заводской номер
13-1106022-Б
Количество на модель
3
№
5
Название детали
Пластина клапана
Заводской номер
51А-1106023
Количество на модель
3
№
6
Название детали
Пружина клапана
Заводской номер
51А-1106027
Количество на модель
3
№
7
Название детали
Корпус клапана
Заводской номер
51А-1106026
Количество на модель
3
№
8
Название детали
Фильтр в сборе
Заводской номер
51А-1106045
Количество на модель
1
№
9
Название детали
Прокладка крышки
Заводской номер
13-1106058
Количество на модель
1
№
10
Название детали
КРЫШКА ГОЛОВКИ
Заводской номер
51А-1106055-Б
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
298348-П4
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
Н23959-П29
Количество на модель
2
№
13
Название детали
Винт Mx
Заводской номер
222529-П51
Количество на модель
2
№
14
Название детали
Корпус в сборе
Заводской номер
51А-1106090
Количество на модель
1
№
15
Название детали
Мембрана в сборе
Заводской номер
51А-1106140
Количество на модель
1
№
16
Название детали
Гайка М5-6Н ОСТ 37.001.124-93
Заводской номер
250464-П29
Количество на модель
1
№
17
Название детали
Шайба диам 5
Заводской номер
252133-П2
Количество на модель
1
№
18
Название детали
Шайба диафрагмы верхняя
Заводской номер
51А-1106147
Количество на модель
1
№
19
Название детали
Диафрагма
Заводской номер
13-1106142
Количество на модель
4
№
20
Название детали
Шайба диафрагмы нижняя
Заводской номер
51А-1106146
Количество на модель
1
№
21
Название детали
Шайба уплотнительная
Заводской номер
51А-1106149
Количество на модель
1
№
22
Название детали
Пружина диафрагмы
Заводской номер
51А-1106150
Количество на модель
1
№
23
Название детали
Тяга диафрагмы
Заводской номер
51А-1106144
Количество на модель
1
№
24
Название детали
Держатель уплотнителя тяги
Заводской номер
51А-1106153
Количество на модель
1
№
25
Название детали
Уплотнитель тяги
Заводской номер
51А-1106154
Количество на модель
1
№
26
Название детали
Шайба рычага
Заводской номер
51А-1106156
Количество на модель
1
№
27
Название детали
Шайба упорная рычага
Заводской номер
51А-1106158
Количество на модель
1
№
28
Название детали
Шплинт
Заводской номер
51А-1106103
Количество на модель
1
№
29
Название детали
Валик ручного привода в сборе
Заводской номер
51А-1106095-10
Количество на модель
1
№
30
Название детали
Рычаг ручного привода
Заводской номер
51А-1106102
Количество на модель
1
№
31
Название детали
Валик ручного привода
Заводской номер
51А-1106098-Б
Количество на модель
1
№
32
Название детали
Уплотнитель валика
Заводской номер
51А-1106100
Количество на модель
1
№
33
Название детали
Пружина рычага
Заводской номер
51А-1106175
Количество на модель
1
№
34
Название детали
Пробка
Заводской номер
К75-1107435-А
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
12-89
Количество на модель
1
№
36
Название детали
Пружина рычага привода насоса
Заводской номер
51А-1106118
Количество на модель
1
№
37
Название детали
Рычаг привода насоса
Заводской номер
51А-1106108
Количество на модель
1
№
38
Название детали
Втулка рычага
Заводской номер
13-1106124-Б
Количество на модель
1
№
39
Название детали
прокладка
Заводской номер
51А-1106170
Количество на модель
1
№
40
Название детали
Валик рычага
Заводской номер
51А-1106128
Количество на модель
1
№
41
Название детали
Заглушка
Заводской номер
К33-1107432
Количество на модель
1
№
42
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
2
№
43
Название детали
Болт М
Заводской номер
290623-П8
Количество на модель
2
№
44
Название детали
Заглушка
Заводской номер
260304-П29С
Количество на модель
1
№
45
Название детали
Сетка воздушного фильтра
Заводской номер
К37-43
Количество на модель
1
№
46
Название детали
корпус
Заводской номер
51А-1106094
Количество на модель
1
№
47
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
8
№
48
Название детали
Винт М6х16 крепления распределителе к двигателю
Заводской номер
222525-П8
Количество на модель
8
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос топливный в сборе Б9Г-Б | 51А-1106010-А | 1 | 1 | |||||
| 1 | Штуцер КГ 1/4" | 298339-П29 | 1 | 1 | 1 | |||
| 2 | Головка насоса в сборе | 51А-1106015-А | 1 | 1 | 2 | |||
| 3 | Головка клапана в сборе | 51А-1106016 | 1 | 1 | 3 | |||
| 4 | Головка | 51А-1106018 | 1 | 1 | 4 | |||
| 5 | Клапан | 13-1106022-Б | 3 | 3 | 5 | |||
| 6 | Пластина клапана | 51А-1106023 | 3 | 3 | 6 | |||
| 7 | Пружина клапана | 51А-1106027 | 3 | 3 | 7 | |||
| 8 | Корпус клапана | 51А-1106026 | 3 | 3 | 8 | |||
| 9 | Фильтр в сборе | 51А-1106045 | 1 | 1 | 9 | |||
| 10 | Прокладка крышки | 13-1106058 | 1 | 1 | 10 | |||
| 11 | КРЫШКА ГОЛОВКИ | 51А-1106055-Б | 1 | 1 | 11 | |||
| 12 | Штуцер | 298348-П4 | 1 | 1 | 12 | |||
| 13 | Шайба | Н23959-П29 | 2 | 2 | 13 | |||
| 14 | Винт Mx | 222529-П51 | 2 | 2 | 14 | |||
| 15 | Корпус в сборе | 51А-1106090 | 1 | 1 | 15 | |||
| 16 | Мембрана в сборе | 51А-1106140 | 1 | 1 | 16 | |||
| 17 | Гайка М5-6Н ОСТ 37.001.124-93 | 250464-П29 | 1 | 1 | 17 | |||
| 18 | Шайба диам 5 | 252133-П2 | 1 | 1 | 18 | |||
| 19 | Шайба диафрагмы верхняя | 51А-1106147 | 1 | 1 | 19 | |||
| 20 | Диафрагма | 13-1106142 | 4 | 4 | 20 | |||
| 21 | Шайба диафрагмы нижняя | 51А-1106146 | 1 | 1 | 21 | |||
| 22 | Шайба уплотнительная | 51А-1106149 | 1 | 1 | 22 | |||
| 23 | Пружина диафрагмы | 51А-1106150 | 1 | 1 | 23 | |||
| 24 | Тяга диафрагмы | 51А-1106144 | 1 | 1 | 24 | |||
| 25 | Держатель уплотнителя тяги | 51А-1106153 | 1 | 1 | 25 | |||
| 26 | Уплотнитель тяги | 51А-1106154 | 1 | 1 | 26 | |||
| 27 | Шайба рычага | 51А-1106156 | 1 | 1 | 27 | |||
| 28 | Шайба упорная рычага | 51А-1106158 | 1 | 1 | 28 | |||
| 29 | Шплинт | 51А-1106103 | 1 | 1 | 29 | |||
| 30 | Валик ручного привода в сборе | 51А-1106095-10 | 1 | 1 | 30 | |||
| 31 | Рычаг ручного привода | 51А-1106102 | 1 | 1 | 31 | |||
| 32 | Валик ручного привода | 51А-1106098-Б | 1 | 1 | 32 | |||
| 33 | Уплотнитель валика | 51А-1106100 | 1 | 1 | 33 | |||
| 34 | Пружина рычага | 51А-1106175 | 1 | 1 | 34 | |||
| 35 | Пробка | К75-1107435-А | 1 | 1 | 35 | |||
| 36 | прокладка | 12-89 | 1 | 1 | 36 | |||
| 37 | Пружина рычага привода насоса | 51А-1106118 | 1 | 1 | 37 | |||
| 38 | Рычаг привода насоса | 51А-1106108 | 1 | 1 | 38 | |||
| 39 | Втулка рычага | 13-1106124-Б | 1 | 1 | 39 | |||
| 40 | прокладка | 51А-1106170 | 1 | 1 | 40 | |||
| 41 | Валик рычага | 51А-1106128 | 1 | 1 | 41 | |||
| 42 | Заглушка | К33-1107432 | 1 | 1 | 42 | |||
| 43 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 2 | 2 | 43 | |||
| 44 | Болт М | 290623-П8 | 2 | 2 | 44 | |||
| 45 | Заглушка | 260304-П29С | 1 | 1 | 45 | |||
| 46 | Сетка воздушного фильтра | К37-43 | 1 | 1 | 46 | |||
| 47 | корпус | 51А-1106094 | 1 | 1 | 47 | |||
| 48 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 8 | 8 | 48 | |||
| 49 | Винт М6х16 крепления распределителе к двигателю | 222525-П8 | 8 | 8 | 49 |
