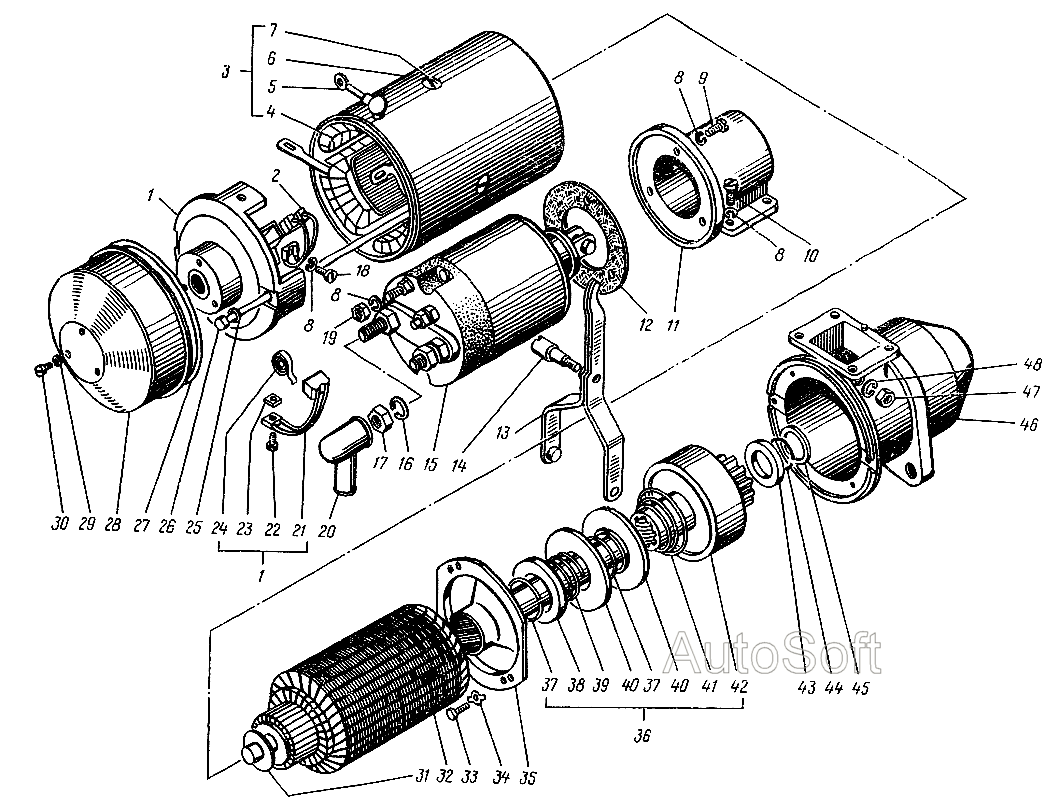

Стартер
100%
Название детали
Стартер
Заводской номер
СТ230-Б
Количество на модель
1
№
Название детали
Крышка со стороны коллектора
Заводской номер
СТ230-3708300
Количество на модель
1
№
1
Название детали
Щетка в сборе
Заводской номер
СТ230-3708025
Количество на модель
2
№
2
Название детали
Корпус в сборе
Заводской номер
СТ230Б-3708100
Количество на модель
1
№
3
Название детали
Катушка полюсов
Заводской номер
СТ230-3708110
Количество на модель
1
№
4
Название детали
Вывод в сборе
Заводской номер
СТ230-3708180
Количество на модель
2
№
5
Название детали
корпус
Заводской номер
СТ230Б-3708101
Количество на модель
1
№
6
Название детали
Винт крепления полюса
Заводской номер
Х1-9449
Количество на модель
4
№
7
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
11
№
8
Название детали
Винт
Заводской номер
Х-4237
Количество на модель
5
№
9
Название детали
Винт
Заводской номер
МХ-0098
Количество на модель
4
№
10
Название детали
Фланец
Заводской номер
СТ230Б-3708060
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
СТ230Б-3708048
Количество на модель
1
№
12
Название детали
Рычаг включения привода в сборе
Заводской номер
СТ230-3708020
Количество на модель
1
№
13
Название детали
Ось
Заводской номер
СТ222-3708014
Количество на модель
1
№
14
Название детали
Реле стартера в сборе
Заводской номер
СТ230Б-3708800
Количество на модель
1
№
15
Название детали
Шайба Л
Заводской номер
МХ-0246
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
Х-1537
Количество на модель
4
№
17
Название детали
Гайка М5
Заводской номер
М11-90118
Количество на модель
4
№
19
Название детали
Наконечник
Заводской номер
СТ20-3708003-Б1
Количество на модель
2
№
20
Название детали
Кисть
Заводской номер
СТ130Б-3708107
Количество на модель
2
№
21
Название детали
Винт крепления щетки
Заводской номер
8Х-1580
Количество на модель
2
№
22
Название детали
Гайка
Заводской номер
8Х-1531М
Количество на модель
2
№
23
Название детали
Пружина щетки
Заводской номер
СТ230-3708304
Количество на модель
4
№
24
Название детали
Шайба 6Т пружинная
Заводской номер
Х-1482
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
Г108-3708080
Количество на модель
2
№
26
Название детали
Кольцо уплотнительное
Заводской номер
СТ222-3708042
Количество на модель
1
№
27
Название детали
Кожух
Заводской номер
СТ222-3708071
Количество на модель
1
№
28
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
3
№
29
Название детали
Винт
Заводской номер
8Х-1541
Количество на модель
3
№
30
Название детали
Шайба
Заводской номер
М0-1001
Количество на модель
1
№
31
Название детали
Якорь
Заводской номер
СТ230-3708200
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
СТ130Б-3708052
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
МХ-1160
Количество на модель
2
№
34
Название детали
Подшипник
Заводской номер
СТ230-3708050
Количество на модель
1
№
35
Название детали
Привод в сборе
Заводской номер
СТ230-3708600
Количество на модель
1
№
36
Название детали
Кольцо запорное
Заводской номер
СТ21-3708602
Количество на модель
2
№
37
Название детали
Чашка
Заводской номер
СТ21-3708606
Количество на модель
1
№
38
Название детали
Пружина
Заводской номер
СТ21-3708604
Количество на модель
1
№
39
Название детали
Втулка отводки
Заводской номер
СТ21-3708601
Количество на модель
2
№
40
Название детали
Пружиня
Заводской номер
СТ21-3708603А
Количество на модель
1
№
41
Название детали
Муфта привода в сборе
Заводской номер
СТ230-3708610
Количество на модель
1
№
42
Название детали
Кольцо упорное
Заводской номер
СТ14-3708005
Количество на модель
1
№
43
Название детали
КОЛЬЦО
Заводской номер
СТ14-3708007
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
СТ14-3708006
Количество на модель
1
№
45
Название детали
Крышка в сборе
Заводской номер
СТ230Б-3708400
Количество на модель
1
№
46
Название детали
Гайка М6
Заводской номер
8Х-1533М
Количество на модель
1
№
47
Название детали
Шайба
Заводской номер
8Х-1482
Количество на модель
1
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Стартер | СТ230-Б | 1 | 1 | |||||
| 1 | Крышка со стороны коллектора | СТ230-3708300 | 1 | 1 | 1 | |||
| 2 | Щетка в сборе | СТ230-3708025 | 2 | 2 | 2 | |||
| 3 | Корпус в сборе | СТ230Б-3708100 | 1 | 1 | 3 | |||
| 4 | Катушка полюсов | СТ230-3708110 | 1 | 1 | 4 | |||
| 5 | Вывод в сборе | СТ230-3708180 | 2 | 2 | 5 | |||
| 6 | корпус | СТ230Б-3708101 | 1 | 1 | 6 | |||
| 7 | Винт крепления полюса | Х1-9449 | 4 | 4 | 7 | |||
| 8 | Шайба 5Т пружинная | Х-4001 | 11 | 11 | 8 | |||
| 9 | Винт | Х-4237 | 5 | 5 | 9 | |||
| 10 | Винт | МХ-0098 | 4 | 4 | 10 | |||
| 11 | Фланец | СТ230Б-3708060 | 1 | 1 | 11 | |||
| 12 | прокладка | СТ230Б-3708048 | 1 | 1 | 12 | |||
| 13 | Рычаг включения привода в сборе | СТ230-3708020 | 1 | 1 | 13 | |||
| 14 | Ось | СТ222-3708014 | 1 | 1 | 14 | |||
| 15 | Реле стартера в сборе | СТ230Б-3708800 | 1 | 1 | 15 | |||
| 16 | Шайба Л | МХ-0246 | 2 | 2 | 16 | |||
| 17 | Гайка | Х-1537 | 4 | 4 | 17 | |||
| 19 | Гайка М5 | М11-90118 | 4 | 4 | 19 | |||
| 20 | Наконечник | СТ20-3708003-Б1 | 2 | 2 | 20 | |||
| 21 | Кисть | СТ130Б-3708107 | 2 | 2 | 21 | |||
| 22 | Винт крепления щетки | 8Х-1580 | 2 | 2 | 22 | |||
| 23 | Гайка | 8Х-1531М | 2 | 2 | 23 | |||
| 24 | Пружина щетки | СТ230-3708304 | 4 | 4 | 24 | |||
| 25 | Шайба 6Т пружинная | Х-1482 | 2 | 2 | 25 | |||
| 26 | Болт | Г108-3708080 | 2 | 2 | 26 | |||
| 27 | Кольцо уплотнительное | СТ222-3708042 | 1 | 1 | 27 | |||
| 28 | Кожух | СТ222-3708071 | 1 | 1 | 28 | |||
| 29 | Шайба 4 пружинная | Х-1012 | 3 | 3 | 29 | |||
| 30 | Винт | 8Х-1541 | 3 | 3 | 30 | |||
| 31 | Шайба | М0-1001 | 1 | 1 | 31 | |||
| 32 | Якорь | СТ230-3708200 | 1 | 1 | 32 | |||
| 33 | Болт | СТ130Б-3708052 | 2 | 2 | 33 | |||
| 34 | Шайба | МХ-1160 | 2 | 2 | 34 | |||
| 35 | Подшипник | СТ230-3708050 | 1 | 1 | 35 | |||
| 36 | Привод в сборе | СТ230-3708600 | 1 | 1 | 36 | |||
| 37 | Кольцо запорное | СТ21-3708602 | 2 | 2 | 37 | |||
| 38 | Чашка | СТ21-3708606 | 1 | 1 | 38 | |||
| 39 | Пружина | СТ21-3708604 | 1 | 1 | 39 | |||
| 40 | Втулка отводки | СТ21-3708601 | 2 | 2 | 40 | |||
| 41 | Пружиня | СТ21-3708603А | 1 | 1 | 41 | |||
| 42 | Муфта привода в сборе | СТ230-3708610 | 1 | 1 | 42 | |||
| 43 | Кольцо упорное | СТ14-3708005 | 1 | 1 | 43 | |||
| 44 | КОЛЬЦО | СТ14-3708007 | 1 | 1 | 44 | |||
| 45 | Шайба | СТ14-3708006 | 1 | 1 | 45 | |||
| 46 | Крышка в сборе | СТ230Б-3708400 | 1 | 1 | 46 | |||
| 47 | Гайка М6 | 8Х-1533М | 1 | 1 | 47 | |||
| 48 | Шайба | 8Х-1482 | 1 | 1 | 48 |
