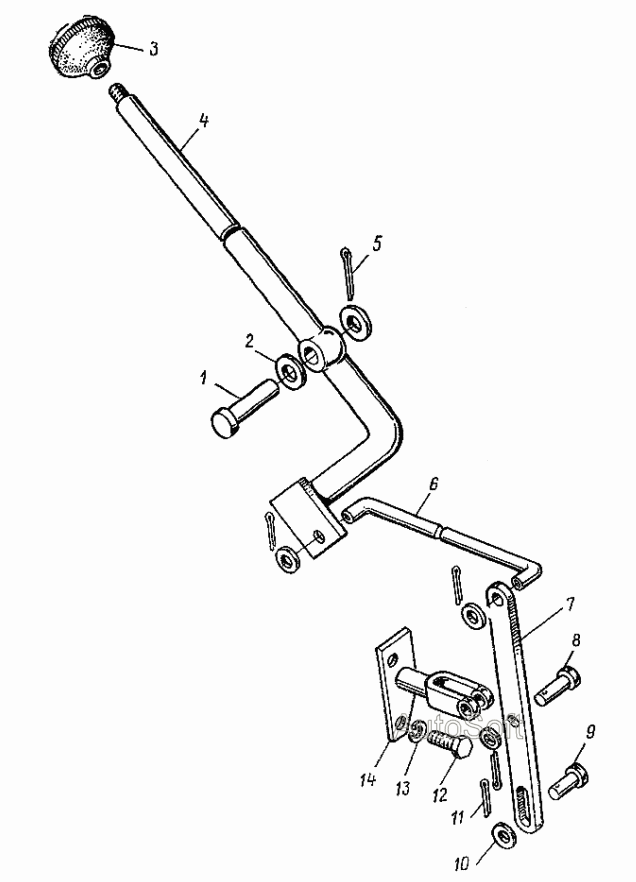

Управление механизмом обратного хода
100%
Название детали
Палец х
Заводской номер
260115-П29С
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
252016-П29С
Количество на модель
2
№
2
Название детали
Рукоятка в сборе
Заводской номер
51-1703088
Количество на модель
1
№
3
Название детали
Рычаг переключения
Заводской номер
4014-1707019
Количество на модель
1
№
4
Название детали
Шплинт х
Заводской номер
258054-П29С
Количество на модель
1
№
5
Название детали
Тяга
Заводской номер
4014-1707026
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
4014-1707022
Количество на модель
1
№
7
Название детали
Палец х
Заводской номер
260059-П29С
Количество на модель
1
№
8
Название детали
Палец х
Заводской номер
260057-П29С
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
252006-П29С
Количество на модель
4
№
10
Название детали
Шплинт
Заводской номер
258039-П29С
Количество на модель
4
№
11
Название детали
Болт М8-6gх25 ОСТ 37.001.123-96
Заводской номер
201458-П29
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
252135-П29С
Количество на модель
2
№
13
Название детали
Кронштейн
Заводской номер
4014-1707015
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Палец х | 260115-П29С | 1 | 1 | 1 | |||
| 2 | Шайба | 252016-П29С | 2 | 2 | 2 | |||
| 3 | Рукоятка в сборе | 51-1703088 | 1 | 1 | 3 | |||
| 4 | Рычаг переключения | 4014-1707019 | 1 | 1 | 4 | |||
| 5 | Шплинт х | 258054-П29С | 1 | 1 | 5 | |||
| 6 | Тяга | 4014-1707026 | 1 | 1 | 6 | |||
| 7 | Рычаг | 4014-1707022 | 1 | 1 | 7 | |||
| 8 | Палец х | 260059-П29С | 1 | 1 | 8 | |||
| 9 | Палец х | 260057-П29С | 1 | 1 | 9 | |||
| 10 | Шайба | 252006-П29С | 4 | 4 | 10 | |||
| 11 | Шплинт | 258039-П29С | 4 | 4 | 11 | |||
| 12 | Болт М8-6gх25 ОСТ 37.001.123-96 | 201458-П29 | 2 | 2 | 12 | |||
| 13 | Шайба | 252135-П29С | 2 | 2 | 13 | |||
| 14 | Кронштейн | 4014-1707015 | 1 | 1 | 14 |
