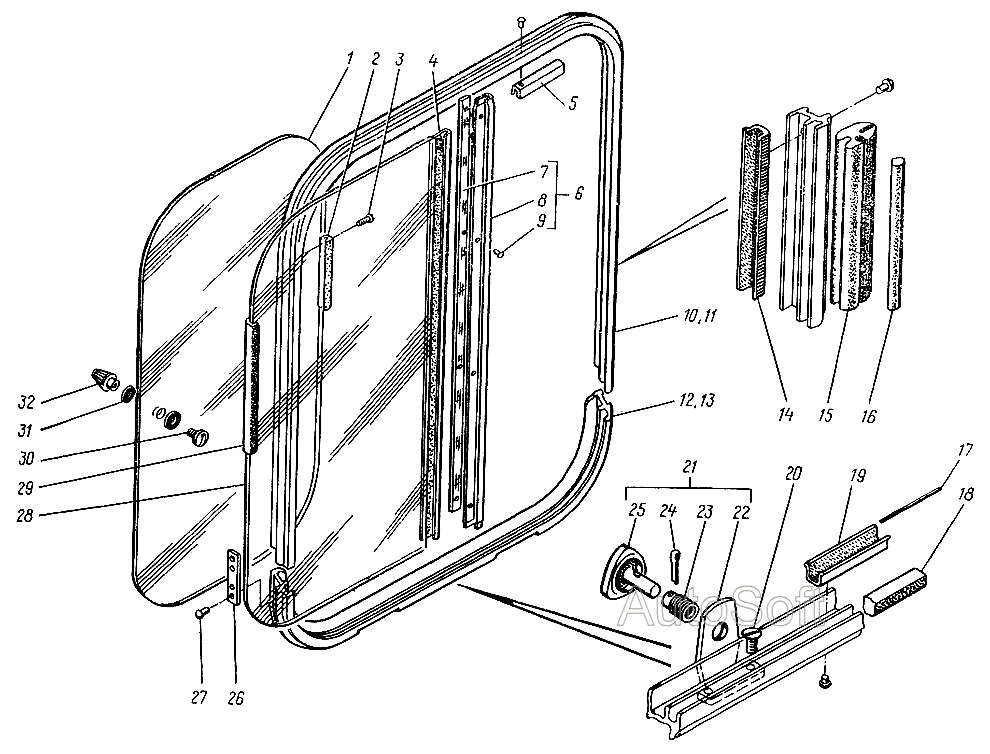

Дверное окно
100%
Название детали
Окно правое в сборе
Заводской номер
4014-6103010
Количество на модель
1
№
Название детали
Окно левое в сборе
Заводской номер
4014-6103011
Количество на модель
1
№
Название детали
Стекло подвижное
Заводской номер
4014-6103037
Количество на модель
2
№
1
Название детали
Вкладыш рамки
Заводской номер
4014-6103041
Количество на модель
2
№
2
Название детали
Винт М4х18 ОСТ 37.001.188-81
Заводской номер
240820-П29
Количество на модель
6
№
3
Название детали
Уплотнитель
Заводской номер
4014-6103029
Количество на модель
9
№
4
Название детали
Желоб верхний
Заводской номер
4014-6103034
Количество на модель
2
№
5
Название детали
Сборка подставки
Заводской номер
4014-6103015
Количество на модель
2
№
6
Название детали
Уплотнитель
Заводской номер
4014-6103039
Количество на модель
2
№
7
Название детали
Подставка
Заводской номер
4014-6103038
Количество на модель
2
№
8
Название детали
заклёпка x
Заводской номер
255683-П8
Количество на модель
30
№
9
Название детали
Рамка верхняя левая
Заводской номер
4014-6103031
Количество на модель
1
№
10
Название детали
Рамка верхняя правая
Заводской номер
4014-6103030
Количество на модель
1
№
11
Название детали
Рамка нижняя левая
Заводской номер
4014-6103033
Количество на модель
1
№
12
Название детали
Рамка нижняя правая
Заводской номер
4014-6103032
Количество на модель
1
№
13
Название детали
Желоб рамки
Заводской номер
4014-6103050
Количество на модель
2
№
14
Название детали
Уплотнитель
Заводской номер
4014-6103046
Количество на модель
2
№
15
Название детали
Замок уплотнителя
Заводской номер
4014-6103047
Количество на модель
2
№
16
Название детали
Проволока
Заводской номер
4014-6103048
Количество на модель
4
№
17
Название детали
Уплотнитель
Заводской номер
4014-6103042
Количество на модель
2
№
18
Название детали
Желоб нижний
Заводской номер
4014-6103035
Количество на модель
2
№
19
Название детали
Винт М5-6gх10
Заводской номер
221577-П29
Количество на модель
4
№
20
Название детали
Запор в сборе
Заводской номер
4014-6103016
Количество на модель
2
№
21
Название детали
Кронштейн запора
Заводской номер
4014-6103053
Количество на модель
2
№
22
Название детали
Втулка затвора
Заводской номер
4014-6103055
Количество на модель
2
№
23
Название детали
Шплинт 2х12
Заводской номер
258012-П29
Количество на модель
2
№
24
Название детали
Ручка запора
Заводской номер
4014-6103064
Количество на модель
2
№
25
Название детали
Планка
Заводской номер
4014-6103049
Количество на модель
4
№
26
Название детали
заклёпка x
Заводской номер
254248-П8
Количество на модель
16
№
27
Название детали
Стационарное стекло
Заводской номер
4014-6103036
Количество на модель
2
№
28
Название детали
Уплотнитель
Заводской номер
4014-6103040
Количество на модель
2
№
29
Название детали
Винт
Заводской номер
4014-6103051
Количество на модель
2
№
30
Название детали
прокладка
Заводской номер
4014-6103052
Количество на модель
4
№
31
Название детали
Ручка
Заводской номер
4014-6103043
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Окно правое в сборе | 4014-6103010 | 1 | 1 | |||||
| Окно левое в сборе | 4014-6103011 | 1 | 1 | |||||
| 1 | Стекло подвижное | 4014-6103037 | 2 | 2 | 1 | |||
| 2 | Вкладыш рамки | 4014-6103041 | 2 | 2 | 2 | |||
| 3 | Винт М4х18 ОСТ 37.001.188-81 | 240820-П29 | 6 | 6 | 3 | |||
| 4 | Уплотнитель | 4014-6103029 | 9 | 9 | 4 | |||
| 5 | Желоб верхний | 4014-6103034 | 2 | 2 | 5 | |||
| 6 | Сборка подставки | 4014-6103015 | 2 | 2 | 6 | |||
| 7 | Уплотнитель | 4014-6103039 | 2 | 2 | 7 | |||
| 8 | Подставка | 4014-6103038 | 2 | 2 | 8 | |||
| 9 | заклёпка x | 255683-П8 | 30 | 30 | 9 | |||
| 10 | Рамка верхняя левая | 4014-6103031 | 1 | 1 | 10 | |||
| 11 | Рамка верхняя правая | 4014-6103030 | 1 | 1 | 11 | |||
| 12 | Рамка нижняя левая | 4014-6103033 | 1 | 1 | 12 | |||
| 13 | Рамка нижняя правая | 4014-6103032 | 1 | 1 | 13 | |||
| 14 | Желоб рамки | 4014-6103050 | 2 | 2 | 14 | |||
| 15 | Уплотнитель | 4014-6103046 | 2 | 2 | 15 | |||
| 16 | Замок уплотнителя | 4014-6103047 | 2 | 2 | 16 | |||
| 17 | Проволока | 4014-6103048 | 4 | 4 | 17 | |||
| 18 | Уплотнитель | 4014-6103042 | 2 | 2 | 18 | |||
| 19 | Желоб нижний | 4014-6103035 | 2 | 2 | 19 | |||
| 20 | Винт М5-6gх10 | 221577-П29 | 4 | 4 | 20 | |||
| 21 | Запор в сборе | 4014-6103016 | 2 | 2 | 21 | |||
| 22 | Кронштейн запора | 4014-6103053 | 2 | 2 | 22 | |||
| 23 | Втулка затвора | 4014-6103055 | 2 | 2 | 23 | |||
| 24 | Шплинт 2х12 | 258012-П29 | 2 | 2 | 24 | |||
| 25 | Ручка запора | 4014-6103064 | 2 | 2 | 25 | |||
| 26 | Планка | 4014-6103049 | 4 | 4 | 26 | |||
| 27 | заклёпка x | 254248-П8 | 16 | 16 | 27 | |||
| 28 | Стационарное стекло | 4014-6103036 | 2 | 2 | 28 | |||
| 29 | Уплотнитель | 4014-6103040 | 2 | 2 | 29 | |||
| 30 | Винт | 4014-6103051 | 2 | 2 | 30 | |||
| 31 | прокладка | 4014-6103052 | 4 | 4 | 31 | |||
| 32 | Ручка | 4014-6103043 | 2 | 2 | 32 |
