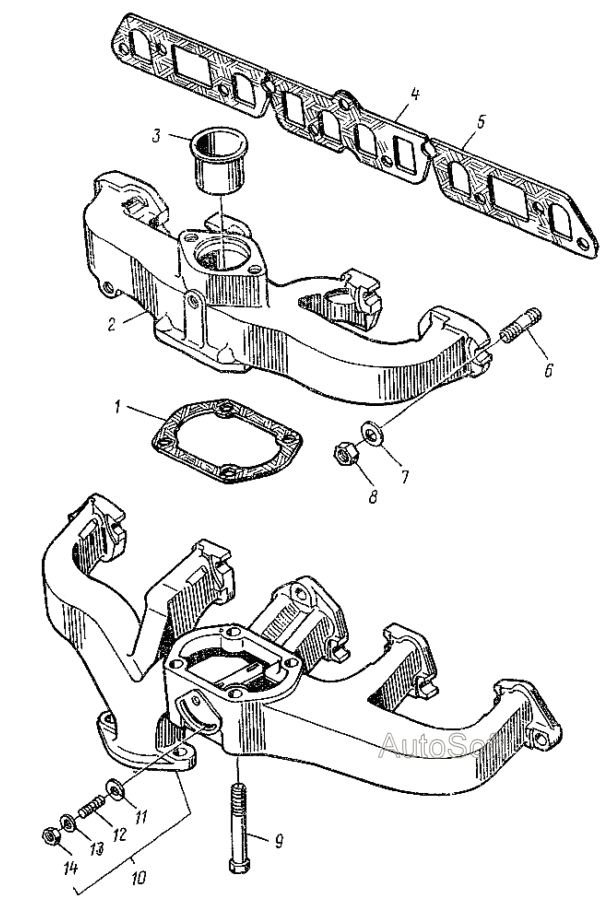

Газопровод
100%
Название детали
Газопровод в сборе
Заводской номер
51-1008010-И
Количество на модель
1
№
Название детали
прокладка
Заводской номер
12-1008019-Б
Количество на модель
1
№
1
Название детали
Труба впускная
Заводской номер
51-1008015-Д
Количество на модель
1
№
2
Название детали
Втулка направляющая впускной трубы
Заводской номер
51А-1008130
Количество на модель
1
№
3
Название детали
Прокладка газопровода средняя
Заводской номер
12-1008080
Количество на модель
1
№
4
Название детали
Прокладка газопровода крайняя
Заводской номер
12-1008084
Количество на модель
2
№
5
Название детали
Шпилька М10х1х30
Заводской номер
291798-П
Количество на модель
11
№
6
Название детали
Шайба 10
Заводской номер
293318-П
Количество на модель
11
№
7
Название детали
Гайка М10 специальная
Заводской номер
292782-П
Количество на модель
11
№
8
Название детали
Болт Mx
Заводской номер
200325-П
Количество на модель
4
№
9
Название детали
Коллектор выпускной в сборе
Заводской номер
51-1008024-Б
Количество на модель
1
№
10
Название детали
Шайба 6 нижняя
Заводской номер
293236-П
Количество на модель
1
№
11
Название детали
Шпилька М6х0,75х14 сектора заслонки подогрева смеси
Заводской номер
291678-П
Количество на модель
1
№
12
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
1
№
13
Название детали
Гайка М6х0,75
Заводской номер
250533-П
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Газопровод в сборе | 51-1008010-И | 1 | 1 | |||||
| 1 | прокладка | 12-1008019-Б | 1 | 1 | 1 | |||
| 2 | Труба впускная | 51-1008015-Д | 1 | 1 | 2 | |||
| 3 | Втулка направляющая впускной трубы | 51А-1008130 | 1 | 1 | 3 | |||
| 4 | Прокладка газопровода средняя | 12-1008080 | 1 | 1 | 4 | |||
| 5 | Прокладка газопровода крайняя | 12-1008084 | 2 | 2 | 5 | |||
| 6 | Шпилька М10х1х30 | 291798-П | 11 | 11 | 6 | |||
| 7 | Шайба 10 | 293318-П | 11 | 11 | 7 | |||
| 8 | Гайка М10 специальная | 292782-П | 11 | 11 | 8 | |||
| 9 | Болт Mx | 200325-П | 4 | 4 | 9 | |||
| 10 | Коллектор выпускной в сборе | 51-1008024-Б | 1 | 1 | 10 | |||
| 11 | Шайба 6 нижняя | 293236-П | 1 | 1 | 11 | |||
| 12 | Шпилька М6х0,75х14 сектора заслонки подогрева смеси | 291678-П | 1 | 1 | 12 | |||
| 13 | Шайба 6 | 252004-П8 | 1 | 1 | 13 | |||
| 14 | Гайка М6х0,75 | 250533-П | 1 | 1 | 14 |
