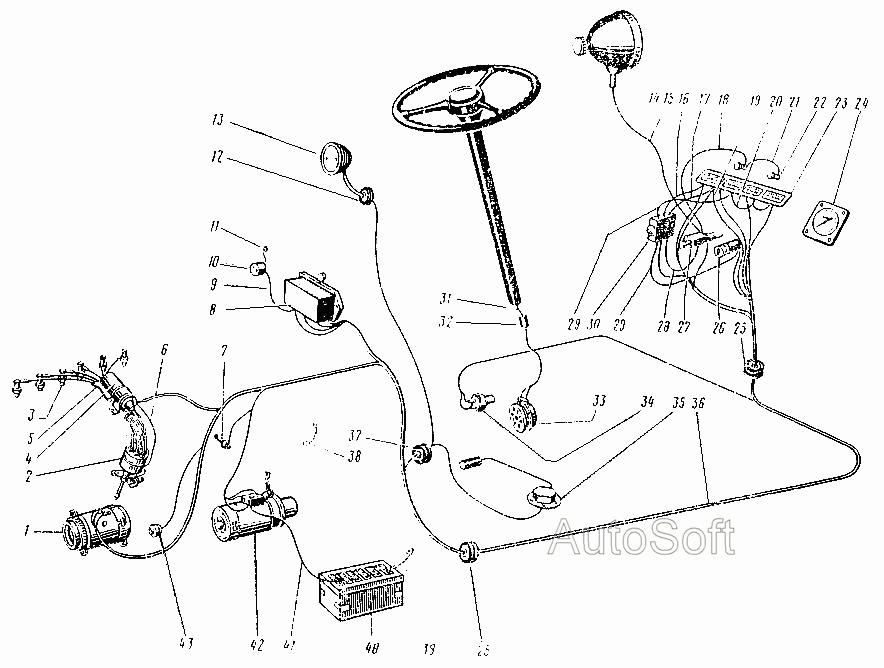

Схема электрооборудования
100%
Название детали
Шайба 5 пружинная
Заводской номер
252173-П8
Количество на модель
5
№
Название детали
Головка
Заводской номер
4045-3801018
Количество на модель
1
№
Название детали
Провод
Заводской номер
4045-3724050
Количество на модель
№
Название детали
Скоба
Заводской номер
4045-8400131
Количество на модель
6
№
Название детали
Гайка М12х1,25
Заводской номер
250615-П8
Количество на модель
1
№
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
1
№
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
1
№
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
2
№
Название детали
Шайба
Заводской номер
252130-П4
Количество на модель
2
№
Название детали
Кронштейн
Заводской номер
4045-3724035
Количество на модель
1
№
Название детали
Гайка М5х0,8
Заводской номер
292675-П8
Количество на модель
5
№
Название детали
Вставка предохранителя
Заводской номер
ПР10-А-300
Количество на модель
1
№
Название детали
Винт М6х1х12 крепления держателя уплотнителя
Заводской номер
220103-П8
Количество на модель
2
№
Название детали
Винт М3х0,5х28
Заводской номер
221512-П8
Количество на модель
2
№
Название детали
Винт М6х16 крепления распределителе к двигателю
Заводской номер
222525-П8
Количество на модель
1
№
Название детали
Болт М12х1,75х32
Заводской номер
201326-П8
Количество на модель
3
№
Название детали
Гайка М3
Заводской номер
250458-П8
Количество на модель
2
№
Название детали
Генератор
Заводской номер
Г108-Г
Количество на модель
1
№
1
Название детали
Пластмассовая трубка д 6-4
Заводской номер
Р20
Количество на модель
1
№
2
Название детали
Свеча
Заводской номер
М12-УБ
Количество на модель
6
№
3
Название детали
Катушка зажигания в сборе
Заводской номер
Б1
Количество на модель
1
№
4
Название детали
Держатель проводов зажигания в сборе
Заводской номер
51-3707032
Количество на модель
1
№
5
Название детали
Провод от катушки зажигания к распределителю
Заводской номер
12-3707155-В
Количество на модель
1
№
6
Название детали
Датчик температуры воды
Заводской номер
ТМ101
Количество на модель
1
№
7
Название детали
Реле- регулятор
Заводской номер
РР24-Г
Количество на модель
1
№
8
Название детали
Провод
Заводской номер
4000М-3724043
Количество на модель
1
№
9
Название детали
Розетка штепсельная
Заводской номер
47-К
Количество на модель
1
№
10
Название детали
Провод
Заводской номер
4000М-3724044
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
М-14570
Количество на модель
1
№
12
Название детали
Фонарь задний
Заводской номер
ФП101-Б
Количество на модель
1
№
13
Название детали
ФАРА
Заводской номер
ФГ16-Е
Количество на модель
1
№
14
Название детали
Провод
Заводской номер
4045М-3724026
Количество на модель
1
№
15
Название детали
Провод
Заводской номер
4045-3724048-Б
Количество на модель
1
№
16
Название детали
Провод
Заводской номер
4045-3724039-Б
Количество на модель
1
№
17
Название детали
Перемычка
Заводской номер
4045М-3724036
Количество на модель
1
№
18
Название детали
Провод
Заводской номер
4045-3724030-Б
Количество на модель
1
№
19
Название детали
Пучок проводов
Заводской номер
4000М-3724037
Количество на модель
1
№
20
Название детали
Перемычка
Заводской номер
4045М-3724032
Количество на модель
1
№
21
Название детали
Патрон лампы ТУ37.003.448-76
Заводской номер
ПП1-200
Количество на модель
2
№
22
Название детали
Комбинация приборов
Заводской номер
КП15
Количество на модель
1
№
23
Название детали
Манометр
Заводской номер
МА-160
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
4000-4617233
Количество на модель
2
№
25
Название детали
Замок зажигания в сборе
Заводской номер
51-3704009-А
Количество на модель
1
№
26
Название детали
Переключатель
Заводской номер
П305
Количество на модель
1
№
27
Название детали
Провод
Заводской номер
4045-3724029-Б
Количество на модель
1
№
28
Название детали
Провод
Заводской номер
4045-3724034-Б
Количество на модель
2
№
29
Название детали
Блок предохранительный
Заводской номер
ПР10-А
Количество на модель
1
№
30
Название детали
Провод
Заводской номер
4045-3724145
Количество на модель
1
№
31
Название детали
Соединитель проводов в сборе
Заводской номер
541100
Количество на модель
1
№
32
Название детали
Сигнал в сборе (66-01-3721010)
Заводской номер
С311
Количество на модель
1
№
33
Название детали
Выключатель света сигнала «Стоп» гидравлический в сборе (40П-3720010)
Заводской номер
ВК12-Б
Количество на модель
1
№
34
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
БМ20-А
Количество на модель
1
№
35
Название детали
Пучок проводов
Заводской номер
4045-3724001-Б
Количество на модель
1
№
36
Название детали
Втулка
Заводской номер
4000-3724058
Количество на модель
1
№
37
Название детали
Провод двигатель- "масса"
Заводской номер
4000М-3724031
Количество на модель
1
№
38
Название детали
Провод
Заводской номер
4045-3724033
Количество на модель
1
№
39
Название детали
Батарея аккумуляторная
Заводской номер
6СТ-75ЭМС
Количество на модель
1
№
40
Название детали
Провод
Заводской номер
4043-3724050
Количество на модель
1
№
41
Название детали
Стартер
Заводской номер
СТ8-А
Количество на модель
1
№
42
Название детали
Амперметр
Заводской номер
АП13-6
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба 5 пружинная | 252173-П8 | 5 | 5 | |||||
| Головка | 4045-3801018 | 1 | 1 | |||||
| Провод | 4045-3724050 | |||||||
| Скоба | 4045-8400131 | 6 | 6 | |||||
| Гайка М12х1,25 | 250615-П8 | 1 | 1 | |||||
| Шайба 6 | 252004-П8 | 1 | 1 | |||||
| Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 1 | 1 | |||||
| Шайба пружинная | 252137-П2 | 2 | 2 | |||||
| Шайба | 252130-П4 | 2 | 2 | |||||
| Кронштейн | 4045-3724035 | 1 | 1 | |||||
| Гайка М5х0,8 | 292675-П8 | 5 | 5 | |||||
| Вставка предохранителя | ПР10-А-300 | 1 | 1 | |||||
| Винт М6х1х12 крепления держателя уплотнителя | 220103-П8 | 2 | 2 | |||||
| Винт М3х0,5х28 | 221512-П8 | 2 | 2 | |||||
| Винт М6х16 крепления распределителе к двигателю | 222525-П8 | 1 | 1 | |||||
| Болт М12х1,75х32 | 201326-П8 | 3 | 3 | |||||
| Гайка М3 | 250458-П8 | 2 | 2 | |||||
| 1 | Генератор | Г108-Г | 1 | 1 | 1 | |||
| 2 | Пластмассовая трубка д 6-4 | Р20 | 1 | 1 | 2 | |||
| 3 | Свеча | М12-УБ | 6 | 6 | 3 | |||
| 4 | Катушка зажигания в сборе | Б1 | 1 | 1 | 4 | |||
| 5 | Держатель проводов зажигания в сборе | 51-3707032 | 1 | 1 | 5 | |||
| 6 | Провод от катушки зажигания к распределителю | 12-3707155-В | 1 | 1 | 6 | |||
| 7 | Датчик температуры воды | ТМ101 | 1 | 1 | 7 | |||
| 8 | Реле- регулятор | РР24-Г | 1 | 1 | 8 | |||
| 9 | Провод | 4000М-3724043 | 1 | 1 | 9 | |||
| 10 | Розетка штепсельная | 47-К | 1 | 1 | 10 | |||
| 11 | Провод | 4000М-3724044 | 1 | 1 | 11 | |||
| 12 | Втулка | М-14570 | 1 | 1 | 12 | |||
| 13 | Фонарь задний | ФП101-Б | 1 | 1 | 13 | |||
| 14 | ФАРА | ФГ16-Е | 1 | 1 | 14 | |||
| 15 | Провод | 4045М-3724026 | 1 | 1 | 15 | |||
| 16 | Провод | 4045-3724048-Б | 1 | 1 | 16 | |||
| 17 | Провод | 4045-3724039-Б | 1 | 1 | 17 | |||
| 18 | Перемычка | 4045М-3724036 | 1 | 1 | 18 | |||
| 19 | Провод | 4045-3724030-Б | 1 | 1 | 19 | |||
| 20 | Пучок проводов | 4000М-3724037 | 1 | 1 | 20 | |||
| 21 | Перемычка | 4045М-3724032 | 1 | 1 | 21 | |||
| 22 | Патрон лампы ТУ37.003.448-76 | ПП1-200 | 2 | 2 | 22 | |||
| 23 | Комбинация приборов | КП15 | 1 | 1 | 23 | |||
| 24 | Манометр | МА-160 | 1 | 1 | 24 | |||
| 25 | Втулка | 4000-4617233 | 2 | 2 | 25 | |||
| 26 | Замок зажигания в сборе | 51-3704009-А | 1 | 1 | 26 | |||
| 27 | Переключатель | П305 | 1 | 1 | 27 | |||
| 28 | Провод | 4045-3724029-Б | 1 | 1 | 28 | |||
| 29 | Провод | 4045-3724034-Б | 2 | 2 | 29 | |||
| 30 | Блок предохранительный | ПР10-А | 1 | 1 | 30 | |||
| 31 | Провод | 4045-3724145 | 1 | 1 | 31 | |||
| 32 | Соединитель проводов в сборе | 541100 | 1 | 1 | 32 | |||
| 33 | Сигнал в сборе (66-01-3721010) | С311 | 1 | 1 | 33 | |||
| 34 | Выключатель света сигнала «Стоп» гидравлический в сборе (40П-3720010) | ВК12-Б | 1 | 1 | 34 | |||
| 35 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | БМ20-А | 1 | 1 | 35 | |||
| 36 | Пучок проводов | 4045-3724001-Б | 1 | 1 | 36 | |||
| 37 | Втулка | 4000-3724058 | 1 | 1 | 37 | |||
| 38 | Провод двигатель- "масса" | 4000М-3724031 | 1 | 1 | 38 | |||
| 39 | Провод | 4045-3724033 | 1 | 1 | 39 | |||
| 40 | Батарея аккумуляторная | 6СТ-75ЭМС | 1 | 1 | 40 | |||
| 41 | Провод | 4043-3724050 | 1 | 1 | 41 | |||
| 42 | Стартер | СТ8-А | 1 | 1 | 42 | |||
| 43 | Амперметр | АП13-6 | 1 | 1 | 43 |
