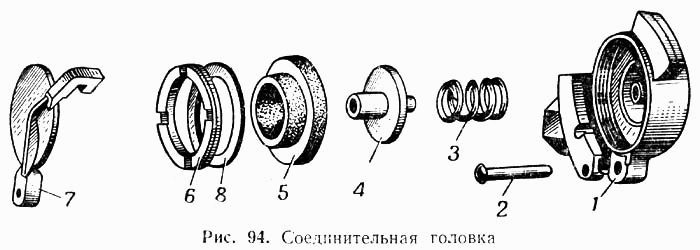

Соединительная головка
100%
Название детали
Ниппель
Заводской номер
200-3509122
Количество на модель
2
№
Название детали
Корпус соединительной головки
Заводской номер
200-3521016-Г
Количество на модель
2
№
1
Название детали
Заклепки
Заводской номер
252707-П29
Количество на модель
2
№
2
Название детали
Пружина обратного клапана соединительной головки
Заводской номер
200-3521032
Количество на модель
2
№
3
Название детали
Клапан соединительной головки обратный
Заводской номер
200-3521031
Количество на модель
2
№
4
Название детали
Кольцо соединительной головки уплотнительное
Заводской номер
200-3521020-Б
Количество на модель
2
№
5
Название детали
Гайка корпуса соединительной головки
Заводской номер
200-3521030
Количество на модель
2
№
6
Название детали
Крышка корпуса соединительной головки
Заводской номер
200-3521018-Г
Количество на модель
2
№
7
Название детали
Прокладка уплотнительного кольца соединительной головки
Заводской номер
200-3521024
Количество на модель
2
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ниппель | 200-3509122 | 2 | 2 | |||||
| 1 | Корпус соединительной головки | 200-3521016-Г | 2 | 2 | 1 | |||
| 2 | Заклепки | 252707-П29 | 2 | 2 | 2 | |||
| 3 | Пружина обратного клапана соединительной головки | 200-3521032 | 2 | 2 | 3 | |||
| 4 | Клапан соединительной головки обратный | 200-3521031 | 2 | 2 | 4 | |||
| 5 | Кольцо соединительной головки уплотнительное | 200-3521020-Б | 2 | 2 | 5 | |||
| 6 | Гайка корпуса соединительной головки | 200-3521030 | 2 | 2 | 6 | |||
| 7 | Крышка корпуса соединительной головки | 200-3521018-Г | 2 | 2 | 7 | |||
| 8 | Прокладка уплотнительного кольца соединительной головки | 200-3521024 | 2 | 2 | 8 |
