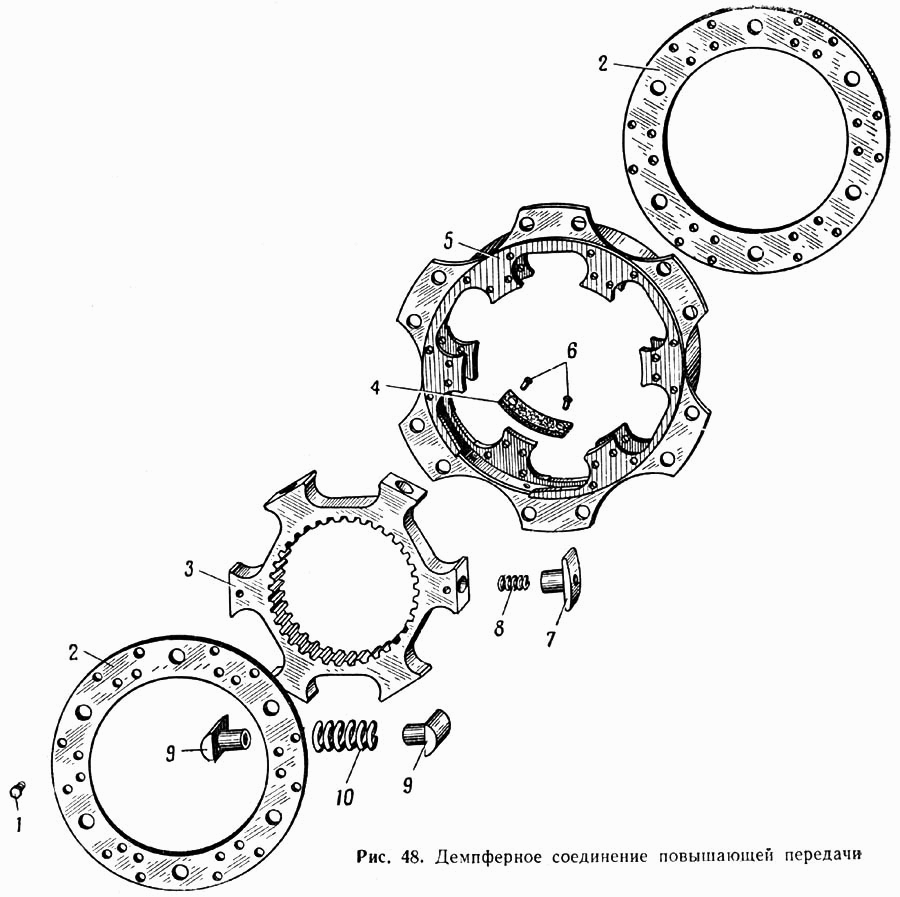

Демпферное соединение повышающей передачи
100%
Название детали
Болт
Заводской номер
372209-П8
Количество на модель
12
№
Название детали
Внутренняя обойма в сборе
Заводской номер
535А-2002030
Количество на модель
1
№
Название детали
Демпферное соединение в сборе
Заводской номер
535А-2002010-А
Количество на модель
1
№
Название детали
Накладка
Заводской номер
535А-2002044
Количество на модель
6
№
Название детали
Наружная обойма
Заводской номер
535А-2002020-Б
Количество на модель
1
№
Название детали
Обойма демпферного соединения в сборе
Заводской номер
535А-2002014-Б
Количество на модель
1
№
Название детали
Пластина стопорная
Заводской номер
535А-2002066
Количество на модель
6
№
Название детали
Стакан
Заводской номер
535А-2002040
Количество на модель
6
№
Название детали
Шплинт- проволока
Заводской номер
258278-П
Количество на модель
24
№
Название детали
Стопорный болт
Заводской номер
370799-П2
Количество на модель
48
№
1
Название детали
Ограничитель сухарей
Заводской номер
535А-2002064-Б
Количество на модель
2
№
2
Название детали
Внутренняя обойма
Заводской номер
535А-2002032-А2
Количество на модель
1
№
3
Название детали
Обшивка фрикционная наружной обоймы
Заводской номер
535А-2002025
Количество на модель
6
№
4
Название детали
Наружная обойма в сборе
Заводской номер
535А-2002018-Б
Количество на модель
1
№
5
Название детали
Заклепка
Заводской номер
313000-П
Количество на модель
12
№
6
Название детали
Накладка со стаканом в сборе
Заводской номер
535А-2002038
Количество на модель
6
№
7
Название детали
Пружина
Заводской номер
535А-2002046
Количество на модель
6
№
8
Название детали
Сухарь пружины
Заводской номер
535А-2002058-А
Количество на модель
12
№
9
Название детали
Пружина
Заводской номер
535А-2002060
Количество на модель
6
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 372209-П8 | 12 | 12 | |||||
| Внутренняя обойма в сборе | 535А-2002030 | 1 | 1 | |||||
| Демпферное соединение в сборе | 535А-2002010-А | 1 | 1 | |||||
| Накладка | 535А-2002044 | 6 | 6 | |||||
| Наружная обойма | 535А-2002020-Б | 1 | 1 | |||||
| Обойма демпферного соединения в сборе | 535А-2002014-Б | 1 | 1 | |||||
| Пластина стопорная | 535А-2002066 | 6 | 6 | |||||
| Стакан | 535А-2002040 | 6 | 6 | |||||
| Шплинт- проволока | 258278-П | 24 | 24 | |||||
| 1 | Стопорный болт | 370799-П2 | 48 | 48 | 1 | |||
| 2 | Ограничитель сухарей | 535А-2002064-Б | 2 | 2 | 2 | |||
| 3 | Внутренняя обойма | 535А-2002032-А2 | 1 | 1 | 3 | |||
| 4 | Обшивка фрикционная наружной обоймы | 535А-2002025 | 6 | 6 | 4 | |||
| 5 | Наружная обойма в сборе | 535А-2002018-Б | 1 | 1 | 5 | |||
| 6 | Заклепка | 313000-П | 12 | 12 | 6 | |||
| 7 | Накладка со стаканом в сборе | 535А-2002038 | 6 | 6 | 7 | |||
| 8 | Пружина | 535А-2002046 | 6 | 6 | 8 | |||
| 9 | Сухарь пружины | 535А-2002058-А | 12 | 12 | 9 | |||
| 10 | Пружина | 535А-2002060 | 6 | 6 | 10 |
