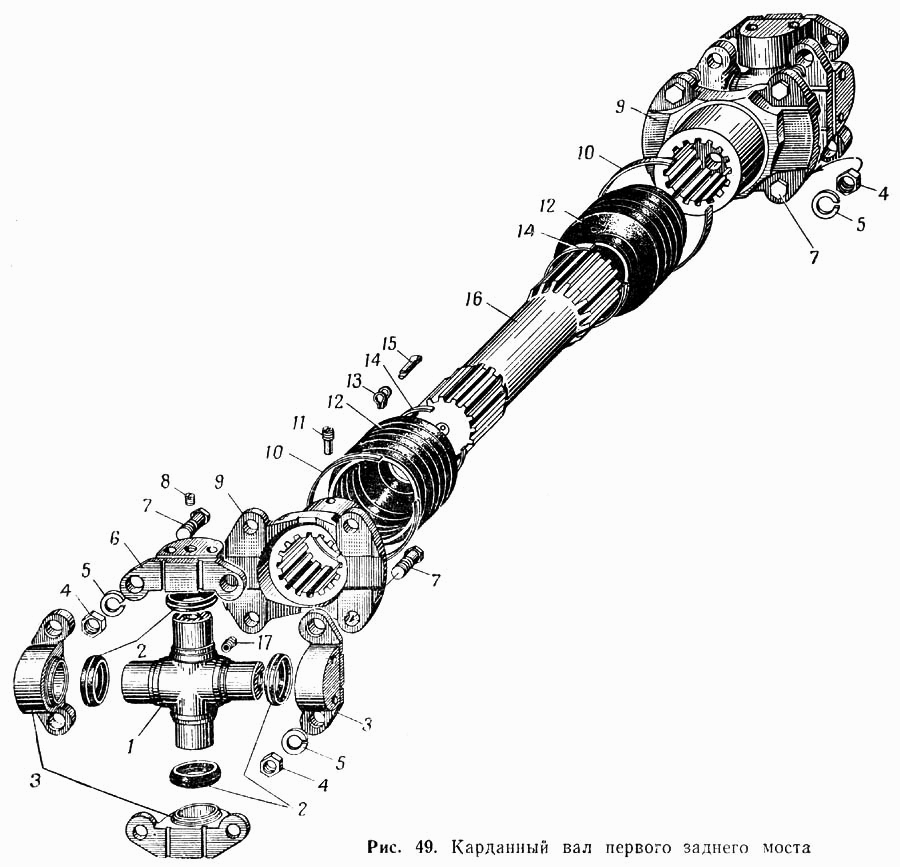

Карданный вал первого заднего моста
100%
Название детали
Втулка карданного вала
Заводской номер
535А-2201033
Количество на модель
8
№
Название детали
Заклепки
Заводской номер
253867-П2
Количество на модель
16
№
Название детали
Корпус подшипника
Заводской номер
535А-2201046
Количество на модель
2
№
Название детали
Корпус подшипника
Заводской номер
535А-2201056
Количество на модель
6
№
Название детали
Крестовина карданного вала с уплотнительными кольцами в сборе
Заводской номер
535А-2201026
Количество на модель
2
№
Название детали
Крестовина карданного вала
Заводской номер
535А-2201030
Количество на модель
2
№
1
Название детали
Кольцо уплотнительное
Заводской номер
535А-2201032
Количество на модель
8
№
2
Название детали
Корпус подшипника в сборе
Заводской номер
535А-2201054
Количество на модель
6
№
3
Название детали
Гайка М14х1,5-6Н
Заводской номер
374633-П2
Количество на модель
16
№
4
Название детали
Шайба пружинная
Заводской номер
252158-П2
Количество на модель
16
№
5
Название детали
Корпус подшипника в сборе
Заводской номер
535А-2201044
Количество на модель
2
№
6
Название детали
Болт крепления карданного вала
Заводской номер
372205-П2
Количество на модель
16
№
7
Название детали
Пробка КГ 1/8"
Заводской номер
262531-П
Количество на модель
2
№
8
Название детали
Фланец- скользящая вилка
Заводской номер
535А-2201052
Количество на модель
2
№
9
Название детали
Лента 10х640
Заводской номер
297594-П8
Количество на модель
2
№
10
Название детали
Винт стопорный
Заводской номер
535А-2205052-А
Количество на модель
1
№
11
Название детали
Муфта защитная шлиц
Заводской номер
535А-2201064
Количество на модель
2
№
12
Название детали
Пряжка
Заводской номер
297580-П8
Количество на модель
4
№
13
Название детали
Лента
Заводской номер
401810-П8
Количество на модель
2
№
14
Название детали
Шплинт хомутика
Заводской номер
297575-П8
Количество на модель
4
№
15
Название детали
Вал шлицевой
Заводской номер
535А-2201062
Количество на модель
1
№
16
Название детали
Клапан кардана предохранительный в сборе
Заводской номер
306746-П
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка карданного вала | 535А-2201033 | 8 | 8 | |||||
| Заклепки | 253867-П2 | 16 | 16 | |||||
| Корпус подшипника | 535А-2201046 | 2 | 2 | |||||
| Корпус подшипника | 535А-2201056 | 6 | 6 | |||||
| Крестовина карданного вала с уплотнительными кольцами в сборе | 535А-2201026 | 2 | 2 | |||||
| 1 | Крестовина карданного вала | 535А-2201030 | 2 | 2 | 1 | |||
| 2 | Кольцо уплотнительное | 535А-2201032 | 8 | 8 | 2 | |||
| 3 | Корпус подшипника в сборе | 535А-2201054 | 6 | 6 | 3 | |||
| 4 | Гайка М14х1,5-6Н | 374633-П2 | 16 | 16 | 4 | |||
| 5 | Шайба пружинная | 252158-П2 | 16 | 16 | 5 | |||
| 6 | Корпус подшипника в сборе | 535А-2201044 | 2 | 2 | 6 | |||
| 7 | Болт крепления карданного вала | 372205-П2 | 16 | 16 | 7 | |||
| 8 | Пробка КГ 1/8" | 262531-П | 2 | 2 | 8 | |||
| 9 | Фланец- скользящая вилка | 535А-2201052 | 2 | 2 | 9 | |||
| 10 | Лента 10х640 | 297594-П8 | 2 | 2 | 10 | |||
| 11 | Винт стопорный | 535А-2205052-А | 1 | 1 | 11 | |||
| 12 | Муфта защитная шлиц | 535А-2201064 | 2 | 2 | 12 | |||
| 13 | Пряжка | 297580-П8 | 4 | 4 | 13 | |||
| 14 | Лента | 401810-П8 | 2 | 2 | 14 | |||
| 15 | Шплинт хомутика | 297575-П8 | 4 | 4 | 15 | |||
| 16 | Вал шлицевой | 535А-2201062 | 1 | 1 | 16 | |||
| 17 | Клапан кардана предохранительный в сборе | 306746-П | 2 | 2 | 17 |
