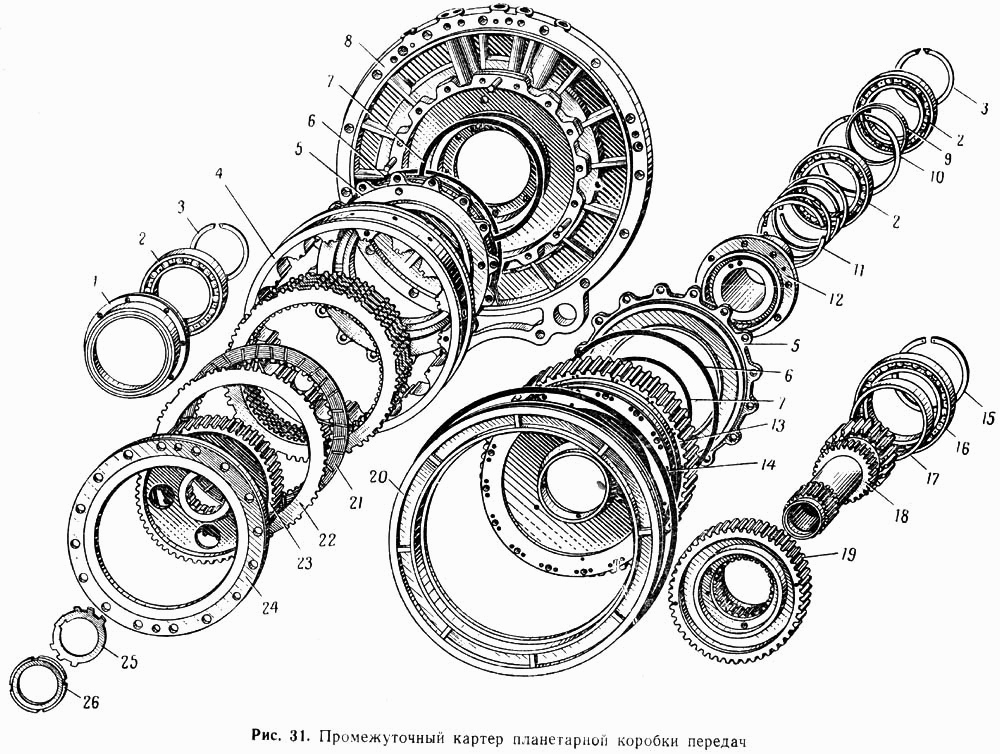

Промежуточный картер планетарной коробки передач
100%
Название детали
Болт
Заводской номер
206507-П2
Количество на модель
8
№
Название детали
Поршень большого фрикциона в сборе
Заводской номер
535А-1511180
Количество на модель
1
№
Название детали
Поршень малого фрикциона в сборе
Заводской номер
535А-1511036
Количество на модель
2
№
Название детали
Пробка
Заводской номер
262531-П2
Количество на модель
2
№
Название детали
Пробка- заглушка
Заводской номер
262533-П2
Количество на модель
3
№
Название детали
Прокладка
Заводской номер
535А-1511082
Количество на модель
1
№
Название детали
Пружина фрикциона
Заводской номер
535А-1511058
Количество на модель
16
№
Название детали
Ступица промежуточной передачи в сборе
Заводской номер
535А-1511090
Количество на модель
1
№
Название детали
Стопорная пластина
Заводской номер
535А-1510029
Количество на модель
8
№
Название детали
Шплинт- проволока
Заводской номер
258282-П
Количество на модель
4
№
Название детали
Штифт 5х18
Заводской номер
377366-П
Количество на модель
2
№
Название детали
Штифт
Заводской номер
377574-П
Количество на модель
4
№
Название детали
Опора подшипника
Заводской номер
535А-1511070
Количество на модель
1
№
Название детали
Манжета уплотнительная большого фрикциона малая
Заводской номер
535А-1511028
Количество на модель
1
№
Название детали
Болт малого фрикциона
Заводской номер
371765-П2
Количество на модель
16
№
Название детали
Вал промежуточный в сборе
Заводской номер
535А-1511148
Количество на модель
1
№
Название детали
Вал промежуточный с заглушками в сборе
Заводской номер
535А-1511144
Количество на модель
1
№
Название детали
Вал промежуточный с подшипниками в сборе
Заводской номер
535А-1511140
Количество на модель
1
№
Название детали
Втулка корпуса
Заводской номер
535А-1511124-Б
Количество на модель
1
№
Название детали
Заглушка
Заводской номер
535А-1511158
Количество на модель
4
№
Название детали
Заглушка маслоотводящая
Заводской номер
535А-1511162
Количество на модель
2
№
Название детали
Заглушка короны
Заводской номер
535А-1511076
Количество на модель
2
№
Название детали
Корпус фрикциона прямой передачи в сборе
Заводской номер
535А-1511120-Б
Количество на модель
1
№
Название детали
Корпус фрикциона прямой передачи с подшипником в сборе
Заводской номер
535А-1511114
Количество на модель
1
№
Название детали
Корпус фрикциона прямой передачи с шестерней коронной первого ряда в сборе
Заводской номер
535А-1511110
Количество на модель
1
№
Название детали
Штифт
Заводской номер
377608-П
Количество на модель
6
№
Название детали
Стакан переднего подшипника
Заводской номер
535А-1
Количество на модель
1
№
1
Название детали
Подшипник ступицы промежуточной передачи
Заводской номер
120Г2
Количество на модель
3
№
2
Название детали
Кольцо стопорное
Заводской номер
535А-1511104
Количество на модель
2
№
3
Название детали
Венец фрикциона промежуточной передачи
Заводской номер
535А-1511032
Количество на модель
1
№
4
Название детали
Поршень малого фрикциона
Заводской номер
535А-1511038
Количество на модель
2
№
5
Название детали
Манжета уплотнительная малого фрикциона большая
Заводской номер
535А-1511042
Количество на модель
2
№
6
Название детали
Манжета уплотнительная
Заводской номер
535А-1511026
Количество на модель
1
№
7
Название детали
Картер промежуточный
Заводской номер
535А-1511022
Количество на модель
1
№
8
Название детали
Кольцо распорное
Заводской номер
535А-1511132
Количество на модель
1
№
9
Название детали
Кольцо стопорное
Заводской номер
535А-1511126
Количество на модель
1
№
10
Название детали
Кольцо уплотнительное
Заводской номер
535А-1511074
Количество на модель
4
№
11
Название детали
Опора подшипников
Заводской номер
535А-1511072
Количество на модель
1
№
12
Название детали
Корпус фрикциона прямой передачи
Заводской номер
535А-1511122-Б
Количество на модель
1
№
13
Название детали
Манжета уплотнительная большого фрикциона большая
Заводской номер
535А-1511184
Количество на модель
1
№
14
Название детали
Кольцо стопорное
Заводской номер
535А-1511165
Количество на модель
1
№
15
Название детали
Подшипник водила сателлитов
Заводской номер
1000926-Л
Количество на модель
1
№
16
Название детали
Кольцо распорное
Заводской номер
535А-1511164-Б
Количество на модель
1
№
17
Название детали
Вал промежуточный
Заводской номер
535А-1511152
Количество на модель
1
№
18
Название детали
Ступица фрикциона прямой передачи
Заводской номер
535А-1511154
Количество на модель
1
№
19
Название детали
Поршень большого фрикциона
Заводской номер
535А-1511182
Количество на модель
1
№
20
Название детали
Диск металлокерамический малого фрикциона в сборе
Заводской номер
535А-1511046
Количество на модель
9
№
21
Название детали
Диск стальной малого фрикциона
Заводской номер
535А-1511044
Количество на модель
11
№
22
Название детали
Ступица промежуточной передачи
Заводской номер
535А-1511094
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
535А-1511056
Количество на модель
1
№
24
Название детали
Шайба замковая
Заводской номер
535А-1511172
Количество на модель
1
№
25
Название детали
Гайка кольцевая
Заводской номер
535А-1511168
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 206507-П2 | 8 | 8 | |||||
| Поршень большого фрикциона в сборе | 535А-1511180 | 1 | 1 | |||||
| Поршень малого фрикциона в сборе | 535А-1511036 | 2 | 2 | |||||
| Пробка | 262531-П2 | 2 | 2 | |||||
| Пробка- заглушка | 262533-П2 | 3 | 3 | |||||
| Прокладка | 535А-1511082 | 1 | 1 | |||||
| Пружина фрикциона | 535А-1511058 | 16 | 16 | |||||
| Ступица промежуточной передачи в сборе | 535А-1511090 | 1 | 1 | |||||
| Стопорная пластина | 535А-1510029 | 8 | 8 | |||||
| Шплинт- проволока | 258282-П | 4 | 4 | |||||
| Штифт 5х18 | 377366-П | 2 | 2 | |||||
| Штифт | 377574-П | 4 | 4 | |||||
| Опора подшипника | 535А-1511070 | 1 | 1 | |||||
| Манжета уплотнительная большого фрикциона малая | 535А-1511028 | 1 | 1 | |||||
| Болт малого фрикциона | 371765-П2 | 16 | 16 | |||||
| Вал промежуточный в сборе | 535А-1511148 | 1 | 1 | |||||
| Вал промежуточный с заглушками в сборе | 535А-1511144 | 1 | 1 | |||||
| Вал промежуточный с подшипниками в сборе | 535А-1511140 | 1 | 1 | |||||
| Втулка корпуса | 535А-1511124-Б | 1 | 1 | |||||
| Заглушка | 535А-1511158 | 4 | 4 | |||||
| Заглушка маслоотводящая | 535А-1511162 | 2 | 2 | |||||
| Заглушка короны | 535А-1511076 | 2 | 2 | |||||
| Корпус фрикциона прямой передачи в сборе | 535А-1511120-Б | 1 | 1 | |||||
| Корпус фрикциона прямой передачи с подшипником в сборе | 535А-1511114 | 1 | 1 | |||||
| Корпус фрикциона прямой передачи с шестерней коронной первого ряда в сборе | 535А-1511110 | 1 | 1 | |||||
| Штифт | 377608-П | 6 | 6 | |||||
| 1 | Стакан переднего подшипника | 535А-1 | 1 | 1 | 1 | |||
| 2 | Подшипник ступицы промежуточной передачи | 120Г2 | 3 | 3 | 2 | |||
| 3 | Кольцо стопорное | 535А-1511104 | 2 | 2 | 3 | |||
| 4 | Венец фрикциона промежуточной передачи | 535А-1511032 | 1 | 1 | 4 | |||
| 5 | Поршень малого фрикциона | 535А-1511038 | 2 | 2 | 5 | |||
| 6 | Манжета уплотнительная малого фрикциона большая | 535А-1511042 | 2 | 2 | 6 | |||
| 7 | Манжета уплотнительная | 535А-1511026 | 1 | 1 | 7 | |||
| 8 | Картер промежуточный | 535А-1511022 | 1 | 1 | 8 | |||
| 9 | Кольцо распорное | 535А-1511132 | 1 | 1 | 9 | |||
| 10 | Кольцо стопорное | 535А-1511126 | 1 | 1 | 10 | |||
| 11 | Кольцо уплотнительное | 535А-1511074 | 4 | 4 | 11 | |||
| 12 | Опора подшипников | 535А-1511072 | 1 | 1 | 12 | |||
| 13 | Корпус фрикциона прямой передачи | 535А-1511122-Б | 1 | 1 | 13 | |||
| 14 | Манжета уплотнительная большого фрикциона большая | 535А-1511184 | 1 | 1 | 14 | |||
| 15 | Кольцо стопорное | 535А-1511165 | 1 | 1 | 15 | |||
| 16 | Подшипник водила сателлитов | 1000926-Л | 1 | 1 | 16 | |||
| 17 | Кольцо распорное | 535А-1511164-Б | 1 | 1 | 17 | |||
| 18 | Вал промежуточный | 535А-1511152 | 1 | 1 | 18 | |||
| 19 | Ступица фрикциона прямой передачи | 535А-1511154 | 1 | 1 | 19 | |||
| 20 | Поршень большого фрикциона | 535А-1511182 | 1 | 1 | 20 | |||
| 21 | Диск металлокерамический малого фрикциона в сборе | 535А-1511046 | 9 | 9 | 21 | |||
| 22 | Диск стальной малого фрикциона | 535А-1511044 | 11 | 11 | 22 | |||
| 23 | Ступица промежуточной передачи | 535А-1511094 | 1 | 1 | 23 | |||
| 24 | Крышка | 535А-1511056 | 1 | 1 | 24 | |||
| 25 | Шайба замковая | 535А-1511172 | 1 | 1 | 25 | |||
| 26 | Гайка кольцевая | 535А-1511168 | 1 | 1 | 26 |
