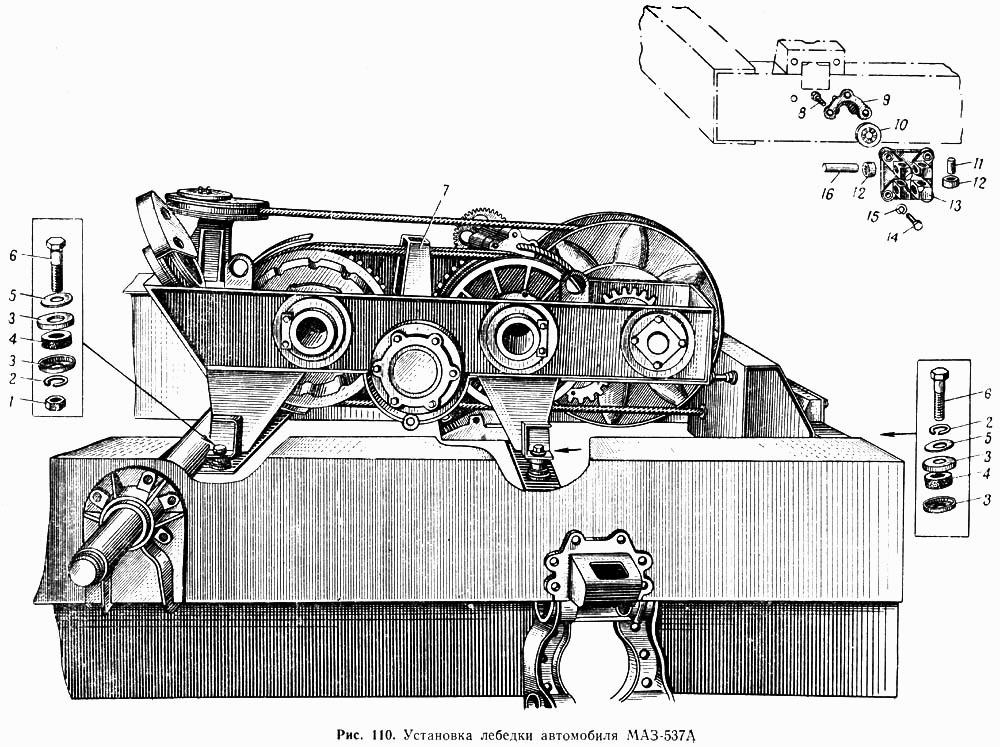

Установка лебедки автомобиля МАЗ- А
100%
Название детали
Блок
Заводской номер
537-Г-4505022
Количество на модель
1
№
Название детали
Шплинт- проволока
Заводской номер
258262-П
Количество на модель
1
№
Название детали
Шплинт- проволока
Заводской номер
258250-П
Количество на модель
2
№
Название детали
Шайба замка захватов
Заводской номер
537-2703036
Количество на модель
№
Название детали
Стопорная пластина
Заводской номер
537А-4504731
Количество на модель
№
Название детали
Ось блока
Заводской номер
537Г-4505152
Количество на модель
1
№
Название детали
Лебедка в состоянии поставки
Заводской номер
537-4500001-К
Количество на модель
№
Название детали
Кронштейн в сборе
Заводской номер
537Г-4504157
Количество на модель
№
Название детали
Гайка М12-6Н
Заводской номер
250514-П2
Количество на модель
4
№
Название детали
Втулка
Заводской номер
537-4505136
Количество на модель
1
№
Название детали
Болт
Заводской номер
201543-П2
Количество на модель
4
№
Название детали
Блок в сборе
Заводской номер
537Г-4505010
Количество на модель
1
№
Название детали
Блок с кронштейном в сборе
Заводской номер
537Г-4504154
Количество на модель
№
Название детали
Блок выходных роликов в сборе
Заводской номер
537А-4504710
Количество на модель
1
№
Название детали
Гайка М16-6Н
Заводской номер
250560-П2
Количество на модель
2
№
1
Название детали
Шайба 16 пружинная
Заводской номер
252139-П2
Количество на модель
4
№
2
Название детали
Чашка
Заводской номер
204-1302062
Количество на модель
№
3
Название детали
Подушка
Заводской номер
204-1302060
Количество на модель
№
4
Название детали
Шайба
Заводской номер
252047-П2
Количество на модель
4
№
5
Название детали
Болт М16-6gх70
Заводской номер
202127-П2
Количество на модель
4
№
6
Название детали
Лебедка в состоянии установки на автомобиль
Заводской номер
537А-4500001
Количество на модель
№
7
Название детали
Болт
Заводской номер
206514-П8
Количество на модель
7
№
8
Название детали
Крышка очистителя
Заводской номер
537А-4504728
Количество на модель
№
9
Название детали
Очиститель в сборе
Заводской номер
650-21-сб196
Количество на модель
№
10
Название детали
Ось ролика короткая
Заводской номер
535А-4507159
Количество на модель
№
11
Название детали
Ролик
Заводской номер
535А-4507156
Количество на модель
№
12
Название детали
Корпус блока выходных роликов
Заводской номер
537А-4504714
Количество на модель
№
13
Название детали
Болт крепления кожуха сцепления
Заводской номер
201567-П2
Количество на модель
4
№
14
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
4
№
15
Название детали
Ось ролика длинная
Заводской номер
535А-4507158
Количество на модель
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок | 537-Г-4505022 | 1 | 1 | |||||
| Шплинт- проволока | 258262-П | 1 | 1 | |||||
| Шплинт- проволока | 258250-П | 2 | 2 | |||||
| Шайба замка захватов | 537-2703036 | |||||||
| Стопорная пластина | 537А-4504731 | |||||||
| Ось блока | 537Г-4505152 | 1 | 1 | |||||
| Лебедка в состоянии поставки | 537-4500001-К | |||||||
| Кронштейн в сборе | 537Г-4504157 | |||||||
| Гайка М12-6Н | 250514-П2 | 4 | 4 | |||||
| Втулка | 537-4505136 | 1 | 1 | |||||
| Болт | 201543-П2 | 4 | 4 | |||||
| Блок в сборе | 537Г-4505010 | 1 | 1 | |||||
| Блок с кронштейном в сборе | 537Г-4504154 | |||||||
| Блок выходных роликов в сборе | 537А-4504710 | 1 | 1 | |||||
| 1 | Гайка М16-6Н | 250560-П2 | 2 | 2 | 1 | |||
| 2 | Шайба 16 пружинная | 252139-П2 | 4 | 4 | 2 | |||
| 3 | Чашка | 204-1302062 | 3 | |||||
| 4 | Подушка | 204-1302060 | 4 | |||||
| 5 | Шайба | 252047-П2 | 4 | 4 | 5 | |||
| 6 | Болт М16-6gх70 | 202127-П2 | 4 | 4 | 6 | |||
| 7 | Лебедка в состоянии установки на автомобиль | 537А-4500001 | 7 | |||||
| 8 | Болт | 206514-П8 | 7 | 7 | 8 | |||
| 9 | Крышка очистителя | 537А-4504728 | 9 | |||||
| 10 | Очиститель в сборе | 650-21-сб196 | 10 | |||||
| 11 | Ось ролика короткая | 535А-4507159 | 11 | |||||
| 12 | Ролик | 535А-4507156 | 12 | |||||
| 13 | Корпус блока выходных роликов | 537А-4504714 | 13 | |||||
| 14 | Болт крепления кожуха сцепления | 201567-П2 | 4 | 4 | 14 | |||
| 15 | Шайба пружинная | 252137-П2 | 4 | 4 | 15 | |||
| 16 | Ось ролика длинная | 535А-4507158 | 16 |
