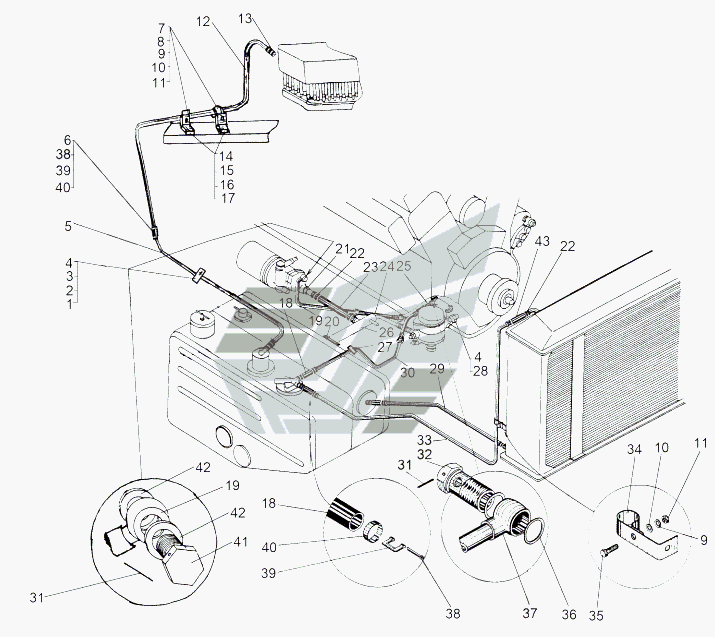

Монтажная схема масляной системы двигателя М
100%
Название детали
Лента
Заводской номер
297588
Количество на модель
2
№
1
Название детали
Прокладка кляммера
Заводской номер
543-4216151-А2
Количество на модель
2
№
2
Название детали
Шайба 16
Заводской номер
375992
Количество на модель
2
№
4
Название детали
Труба суфлирующая
Заводской номер
543-1018278-20
Количество на модель
1
№
5
Название детали
Шланг соединительный
Заводской номер
535А-8101036
Количество на модель
1
№
6
Название детали
Кляммер
Заводской номер
315404
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
252134
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
252004
Количество на модель
3
№
10
Название детали
Гайка
Заводской номер
250508
Количество на модель
3
№
11
Название детали
Труба суфлирующая
Заводской номер
543М-1018288-30
Количество на модель
1
№
12
Название детали
Шланг соединительный
Заводской номер
543М-1018298
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
5335-3570186-10
Количество на модель
2
№
14
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
250510
Количество на модель
2
№
16
Гайка М8х1,25х8 S13 омедненная 406.1008102 250510, ГАЗ/КАМАЗ выпускной коллектор
Производитель
RedLorry
Цена
9.5 ₴
Наличие
В наличии
Заводской номер
406.1008102 250510
Название детали
Шайба 8Т
Заводской номер
252135
Количество на модель
6
№
17
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Рукав
Заводской номер
543-1303099
Количество на модель
3
№
18
Название детали
Труба отводящая
Заводской номер
543-1021031
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
543-1018222
Количество на модель
1
№
20
Название детали
Наконечник
Заводской номер
401567
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
543-1303530
Количество на модель
10
№
22
Название детали
Шланг соединительный
Заводской номер
543-1021066
Количество на модель
1
№
23
Название детали
Шланг соединительный гибкий
Заводской номер
543-1018435
Количество на модель
2
№
24
Название детали
Труба от насоса к шлангу
Заводской номер
543-1018187
Количество на модель
1
№
25
Название детали
Труба к насосу двигателя
Заводской номер
543-1018168
Количество на модель
1
№
26
Название детали
Кляммер
Заводской номер
379174
Количество на модель
1
№
27
Название детали
Труба отводящая к двигателю
Заводской номер
543-1021046
Количество на модель
1
№
28
Название детали
Радиаторная труба
Заводской номер
543-1018760
Количество на модель
1
№
29
Название детали
Труба к клапану
Заводской номер
543-1018778
Количество на модель
1
№
30
Название детали
Шплинт х
Заводской номер
258255
Количество на модель
4
№
31
Название детали
Труба от клапана к радиатору
Заводской номер
543-1018763
Количество на модель
1
№
33
Название детали
Кляммер
Заводской номер
379679
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
201420
Количество на модель
1
№
35
Название детали
Кольцо уплотнительное
Заводской номер
535А-1018157
Количество на модель
4
№
36
Название детали
Угольник поворотный
Заводской номер
543-1018191
Количество на модель
1
№
37
Название детали
Шплинт х
Заводской номер
297575
Количество на модель
18
№
38
Название детали
Пряжка
Заводской номер
297580
Количество на модель
18
№
39
Название детали
Лента
Заводской номер
297584
Количество на модель
16
№
40
Название детали
Зажим поворотного угольника
Заводской номер
535А-1035047
Количество на модель
1
№
41
Название детали
Кольцо уплотнительное
Заводской номер
535А-1035040
Количество на модель
3
№
42
Название детали
Шланг соединительный
Заводской номер
537-1018184
Количество на модель
4
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Лента | 297588 | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Прокладка кляммера | 543-4216151-А2 | 2 | 2 | 2 | |||||||||||||||||||||
| 4 | Шайба 16 | 375992 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Труба суфлирующая | 543-1018278-20 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Шланг соединительный | 535А-8101036 | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Кляммер | 315404 | 2 | 2 | 7 | |||||||||||||||||||||
| 8 | Болт | 201418 | 2 | 2 | 8 | |||||||||||||||||||||
| 9 | Шайба | 252134 | 3 | 3 | 9 | |||||||||||||||||||||
| 10 | Шайба | 252004 | 3 | 3 | 10 | |||||||||||||||||||||
| 11 | Гайка | 250508 | 3 | 3 | 11 | |||||||||||||||||||||
| 12 | Труба суфлирующая | 543М-1018288-30 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Шланг соединительный | 543М-1018298 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Кронштейн | 5335-3570186-10 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Болт М8-6gх20 | 201456 | 2 | 2 | 15 | |||||||||||||||||||||
| 16 | Гайка | 250510 | 2 | 2 | 16 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 17 | Шайба 8Т | 252135 | 6 | 6 | 17 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 18 | Рукав | 543-1303099 | 3 | 3 | 18 | |||||||||||||||||||||
| 19 | Труба отводящая | 543-1021031 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | прокладка | 543-1018222 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Наконечник | 401567 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Хомут | 543-1303530 | 10 | 10 | 22 | |||||||||||||||||||||
| 23 | Шланг соединительный | 543-1021066 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Шланг соединительный гибкий | 543-1018435 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Труба от насоса к шлангу | 543-1018187 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Труба к насосу двигателя | 543-1018168 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Кляммер | 379174 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Труба отводящая к двигателю | 543-1021046 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Радиаторная труба | 543-1018760 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Труба к клапану | 543-1018778 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Шплинт х | 258255 | 4 | 4 | 31 | |||||||||||||||||||||
| 33 | Труба от клапана к радиатору | 543-1018763 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Кляммер | 379679 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Болт | 201420 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Кольцо уплотнительное | 535А-1018157 | 4 | 4 | 36 | |||||||||||||||||||||
| 37 | Угольник поворотный | 543-1018191 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Шплинт х | 297575 | 18 | 18 | 38 | |||||||||||||||||||||
| 39 | Пряжка | 297580 | 18 | 18 | 39 | |||||||||||||||||||||
| 40 | Лента | 297584 | 16 | 16 | 40 | |||||||||||||||||||||
| 41 | Зажим поворотного угольника | 535А-1035047 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Кольцо уплотнительное | 535А-1035040 | 3 | 3 | 42 | |||||||||||||||||||||
| 43 | Шланг соединительный | 537-1018184 | 4 | 4 | 43 | |||||||||||||||||||||
