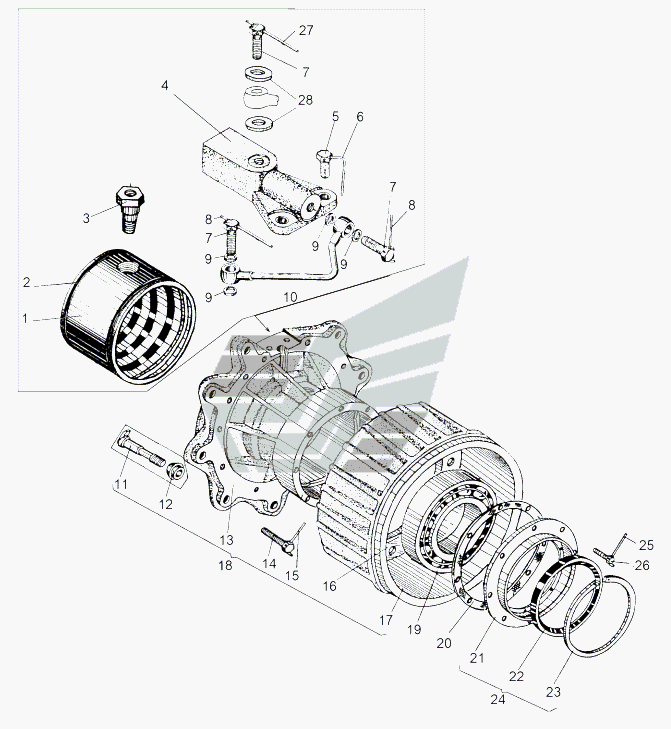

Ступица колеса с тормозом-
100%
Название детали
Головка подвода воздуха
Заводской номер
543-4224010-01
Количество на модель
1
№
1
Название детали
Кольцо уплотнительное
Заводской номер
543-4224033
Количество на модель
2
№
2
Название детали
Переходник
Заводской номер
543-4224049
Количество на модель
1
№
3
Название детали
Вентиль с корпусом
Заводской номер
543-3106048-01
Количество на модель
1
№
4
Название детали
Болт Mx
Заводской номер
206594
Количество на модель
2
№
5
Название детали
Шплинт
Заводской номер
258253
Количество на модель
1
№
6
Название детали
Болт М12х1,25
Заводской номер
371013
Количество на модель
6
№
7
Название детали
Шплинт 1,2х100
Заводской номер
258250
Количество на модель
2
№
8
Название детали
Прокладка 12М3
Заводской номер
543-3506013
Количество на модель
4
№
9
Название детали
Воздухопровод
Заводской номер
543-3103085
Количество на модель
1
№
10
Название детали
Колесный болт
Заводской номер
543-3101048
Количество на модель
1
№
11
Название детали
Втулка сферическая
Заводской номер
543-3103024
Количество на модель
11
№
12
Название детали
Ступица колеса
Заводской номер
543-3103015-22
Количество на модель
l
№
13
Название детали
Болт 3М16-6gх45
Заводской номер
372703
Количество на модель
12
№
14
Название детали
Шплинт х
Заводской номер
258258
Количество на модель
6
№
15
Название детали
Стопорная пластина
Заводской номер
543-3501156
Количество на модель
2
№
16
Название детали
Барабан колесного тормоза
Заводской номер
543-3501070-21
Количество на модель
1
№
17
Название детали
Втулка барабана
Заводской номер
543-3103012-12
Количество на модель
1
№
18
Название детали
Подшипник М
Заводской номер
0000-3103287
Количество на модель
1
№
19
Название детали
Прокладка стакана
Заводской номер
537-3103057
Количество на модель
1
№
20
Название детали
Стакан
Заводской номер
543-3103054-11
Количество на модель
1
№
21
Название детали
Манжета
Заводской номер
537-3103037-01
Количество на модель
1
№
22
Название детали
Кольцо стопорное
Заводской номер
543-3103055
Количество на модель
1
№
23
Название детали
Стакан сальника
Заводской номер
543-3103052-Б
Количество на модель
1
№
24
Название детали
Шплинт х
Заводской номер
258255
Количество на модель
4
№
25
Название детали
Болт M- x
Заводской номер
206498
Количество на модель
8
№
26
Название детали
Шплинт х
Заводской номер
258254
Количество на модель
4
№
27
Название детали
Прокладка
Заводской номер
535А-1104237
Количество на модель
8
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка подвода воздуха | 543-4224010-01 | 1 | 1 | 1 | |||
| 2 | Кольцо уплотнительное | 543-4224033 | 2 | 2 | 2 | |||
| 3 | Переходник | 543-4224049 | 1 | 1 | 3 | |||
| 4 | Вентиль с корпусом | 543-3106048-01 | 1 | 1 | 4 | |||
| 5 | Болт Mx | 206594 | 2 | 2 | 5 | |||
| 6 | Шплинт | 258253 | 1 | 1 | 6 | |||
| 7 | Болт М12х1,25 | 371013 | 6 | 6 | 7 | |||
| 8 | Шплинт 1,2х100 | 258250 | 2 | 2 | 8 | |||
| 9 | Прокладка 12М3 | 543-3506013 | 4 | 4 | 9 | |||
| 10 | Воздухопровод | 543-3103085 | 1 | 1 | 10 | |||
| 11 | Колесный болт | 543-3101048 | 1 | 1 | 11 | |||
| 12 | Втулка сферическая | 543-3103024 | 11 | 11 | 12 | |||
| 13 | Ступица колеса | 543-3103015-22 | l | l | 13 | |||
| 14 | Болт 3М16-6gх45 | 372703 | 12 | 12 | 14 | |||
| 15 | Шплинт х | 258258 | 6 | 6 | 15 | |||
| 16 | Стопорная пластина | 543-3501156 | 2 | 2 | 16 | |||
| 17 | Барабан колесного тормоза | 543-3501070-21 | 1 | 1 | 17 | |||
| 18 | Втулка барабана | 543-3103012-12 | 1 | 1 | 18 | |||
| 19 | Подшипник М | 0000-3103287 | 1 | 1 | 19 | |||
| 20 | Прокладка стакана | 537-3103057 | 1 | 1 | 20 | |||
| 21 | Стакан | 543-3103054-11 | 1 | 1 | 21 | |||
| 22 | Манжета | 537-3103037-01 | 1 | 1 | 22 | |||
| 23 | Кольцо стопорное | 543-3103055 | 1 | 1 | 23 | |||
| 24 | Стакан сальника | 543-3103052-Б | 1 | 1 | 24 | |||
| 25 | Шплинт х | 258255 | 4 | 4 | 25 | |||
| 26 | Болт M- x | 206498 | 8 | 8 | 26 | |||
| 27 | Шплинт х | 258254 | 4 | 4 | 27 | |||
| 28 | Прокладка | 535А-1104237 | 8 | 8 | 28 |
