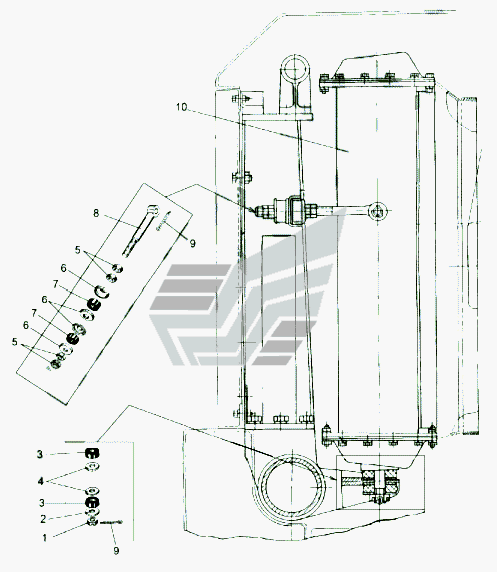

Установка радиатора
100%
Название детали
Гайка М20х1,5-5Н6Н
Заводской номер
250908
Количество на модель
2
№
1
Название детали
Шайба подушки
Заводской номер
537-1302065
Количество на модель
2
№
2
Название детали
Подушка
Заводской номер
537-1302060
Количество на модель
4
№
3
Название детали
Регулировочная шайба
Заводской номер
537-1302066
Количество на модель
4
№
4
Название детали
Гайка М16х1,5-6Н
Заводской номер
250561
Количество на модель
8
№
5
Название детали
Пластина-подушка
Заводской номер
543-1302106
Количество на модель
8
№
6
Название детали
Подушка
Заводской номер
543-1302105
Количество на модель
4
№
7
Название детали
Стяжка
Заводской номер
543-1302112
Количество на модель
2
№
8
Название детали
Шплинт 4х32
Заводской номер
258054
Количество на модель
4
№
9
Название детали
Радиатор
Заводской номер
538-1301011-11
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М20х1,5-5Н6Н | 250908 | 2 | 2 | 1 | |||
| 2 | Шайба подушки | 537-1302065 | 2 | 2 | 2 | |||
| 3 | Подушка | 537-1302060 | 4 | 4 | 3 | |||
| 4 | Регулировочная шайба | 537-1302066 | 4 | 4 | 4 | |||
| 5 | Гайка М16х1,5-6Н | 250561 | 8 | 8 | 5 | |||
| 6 | Пластина-подушка | 543-1302106 | 8 | 8 | 6 | |||
| 7 | Подушка | 543-1302105 | 4 | 4 | 7 | |||
| 8 | Стяжка | 543-1302112 | 2 | 2 | 8 | |||
| 9 | Шплинт 4х32 | 258054 | 4 | 4 | 9 | |||
| 10 | Радиатор | 538-1301011-11 | 1 | 1 | 10 |
