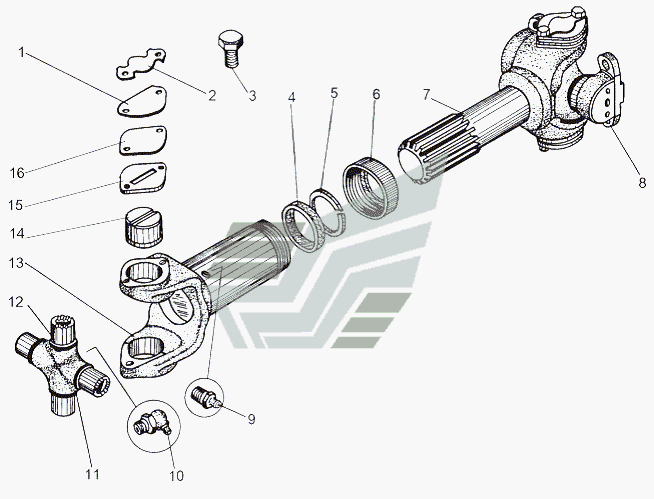

Полуосевой карданный вал
100%
Название детали
Тарелка
Заводской номер
543-2303125
Количество на модель
4
№
1
Название детали
Стопорная пластина для болтов
Заводской номер
210-2201041
Количество на модель
4
№
2
Название детали
Болт Mx- x
Заводской номер
201514
Количество на модель
8
№
3
Название детали
Кольцо уплотнительное
Заводской номер
537-2201088
Количество на модель
1
№
4
Название детали
Кольцо сальника скользящей вилки
Заводской номер
200-2201089
Количество на модель
1
№
5
Название детали
Обойма сальника
Заводской номер
200-2201087-Т
Количество на модель
1
№
6
Название детали
Полуосевая приводная вилка
Заводской номер
537-2303109
Количество на модель
1
№
7
Название детали
корпус
Заводской номер
543-2303042
Количество на модель
4
№
8
Название детали
Масленка 1.3.Ц6
Заводской номер
264020
Количество на модель
1
№
9
Название детали
Масленка 2.3.90.Ц6
Заводской номер
264040
Количество на модель
2
№
10
Название детали
Уплотнение торцевое
Заводской номер
131-2205042-Б
Количество на модель
8
№
11
Название детали
Крестовина
Заводской номер
4310-2205030-10
Количество на модель
2
№
12
Название детали
Вилка скользящая полуосевого кардана в сборе
Заводской номер
537-2303113
Количество на модель
1
№
13
Название детали
Подшипник КС
Заводской номер
0000-2303366
Количество на модель
4
№
14
Название детали
Крышка
Заводской номер
210-2201040-А
Количество на модель
4
№
15
Название детали
Балансировочная плита
Заводской номер
547А-2303125
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тарелка | 543-2303125 | 4 | 4 | 1 | |||
| 2 | Стопорная пластина для болтов | 210-2201041 | 4 | 4 | 2 | |||
| 3 | Болт Mx- x | 201514 | 8 | 8 | 3 | |||
| 4 | Кольцо уплотнительное | 537-2201088 | 1 | 1 | 4 | |||
| 5 | Кольцо сальника скользящей вилки | 200-2201089 | 1 | 1 | 5 | |||
| 6 | Обойма сальника | 200-2201087-Т | 1 | 1 | 6 | |||
| 7 | Полуосевая приводная вилка | 537-2303109 | 1 | 1 | 7 | |||
| 8 | корпус | 543-2303042 | 4 | 4 | 8 | |||
| 9 | Масленка 1.3.Ц6 | 264020 | 1 | 1 | 9 | |||
| 10 | Масленка 2.3.90.Ц6 | 264040 | 2 | 2 | 10 | |||
| 11 | Уплотнение торцевое | 131-2205042-Б | 8 | 8 | 11 | |||
| 12 | Крестовина | 4310-2205030-10 | 2 | 2 | 12 | |||
| 13 | Вилка скользящая полуосевого кардана в сборе | 537-2303113 | 1 | 1 | 13 | |||
| 14 | Подшипник КС | 0000-2303366 | 4 | 4 | 14 | |||
| 15 | Крышка | 210-2201040-А | 4 | 4 | 15 | |||
| 16 | Балансировочная плита | 547А-2303125 | 4 | 4 | 16 |
