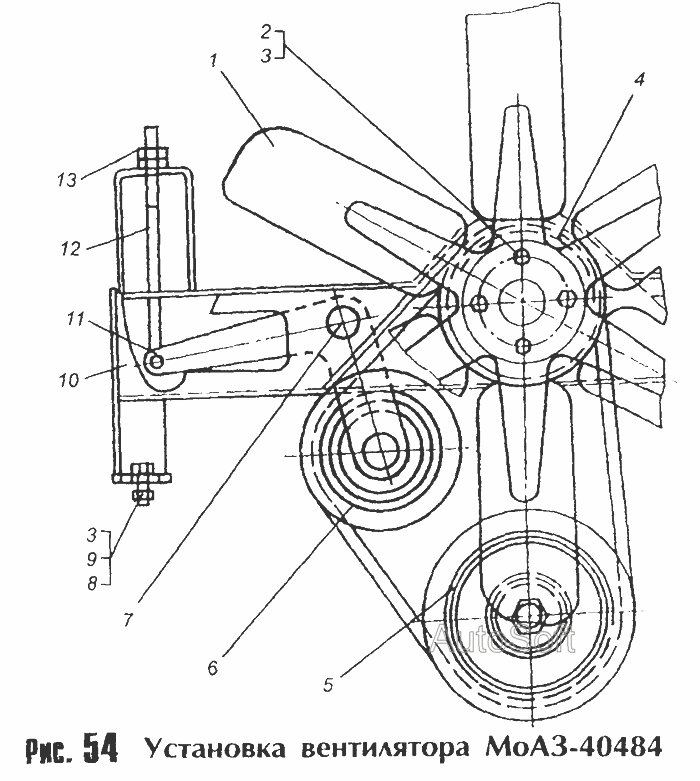

Установка вентилятора MoAZ
100%
Название детали
Крыльчатка вентилятора в сборе
Заводской номер
6401-1308012
Количество на модель
1
№
1
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
252137
Количество на модель
10
№
3
Название детали
Корпус привода вентилятора
Заводской номер
546А-1308280 -10
Количество на модель
1
№
4
Название детали
Шкив ведущий
Заводской номер
6507-1308212
Количество на модель
1
№
5
Название детали
Ролик натяжной
Заводской номер
7405-1308110
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
258055
Количество на модель
1
№
7
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
6
№
8
Название детали
Болт
Заводской номер
201542
Количество на модель
6
№
9
Название детали
Луч вентилятора
Заводской номер
6910-1308250
Количество на модель
1
№
10
Название детали
Шплинт
Заводской номер
258052
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
7405-1308253
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
250515
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крыльчатка вентилятора в сборе | 6401-1308012 | 1 | 1 | 1 | |||
| 2 | Болт М12-6gх25 | 201538 | 4 | 4 | 2 | |||
| 3 | Шайба | 252137 | 10 | 10 | 3 | |||
| 4 | Корпус привода вентилятора | 546А-1308280 -10 | 1 | 1 | 4 | |||
| 5 | Шкив ведущий | 6507-1308212 | 1 | 1 | 5 | |||
| 6 | Ролик натяжной | 7405-1308110 | 1 | 1 | 6 | |||
| 7 | Шплинт | 258055 | 1 | 1 | 7 | |||
| 8 | Гайка М12-6Н | 250514 | 6 | 6 | 8 | |||
| 9 | Болт | 201542 | 6 | 6 | 9 | |||
| 10 | Луч вентилятора | 6910-1308250 | 1 | 1 | 10 | |||
| 11 | Шплинт | 258052 | 1 | 1 | 11 | |||
| 12 | Тяга | 7405-1308253 | 1 | 1 | 12 | |||
| 13 | Гайка | 250515 | 2 | 2 | 13 |
