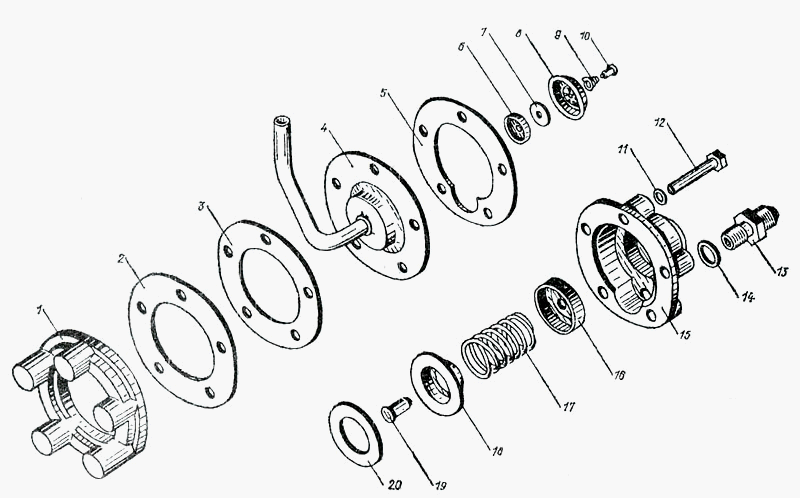

Клапан паровоздушный 546П-1304100
100%
Название детали
Клапан
Заводской номер
546П-1304100
Количество на модель
1
№
Название детали
Фланец
Заводской номер
546П-1301198
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
546П-1304136
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
546П-1304134
Количество на модель
1
№
3
Название детали
Седло клапана
Заводской номер
546П-1304130
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
546П-1304126
Количество на модель
1
№
5
Название детали
Тарелка клапана
Заводской номер
546П-1304108
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
546П-1304116
Количество на модель
1
№
7
Название детали
Обойма
Заводской номер
546П-1304115
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
546П-1304112
Количество на модель
1
№
9
Название детали
Стержень
Заводской номер
546П-1304109
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252134
Количество на модель
5
№
11
Название детали
Болт М6х1х18
Заводской номер
201426
Количество на модель
5
№
12
Название детали
Гайка накидная 2Н10
Заводской номер
314708
Количество на модель
1
№
13
Название детали
Муфта конусная 10
Заводской номер
314802
Количество на модель
1
№
14
Название детали
Корпус клапана
Заводской номер
546П-1304124
Количество на модель
1
№
15
Название детали
Обойма
Заводской номер
546П-1304104
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
546П-1304111
Количество на модель
1
№
17
Название детали
Тарелка клапана
Заводской номер
546П-1304105
Количество на модель
1
№
18
Название детали
Стержень
Заводской номер
546П-1304107
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
546П-1304113
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан | 546П-1304100 | 1 | 1 | |||||
| 1 | Фланец | 546П-1301198 | 1 | 1 | 1 | |||
| 2 | Прокладка | 546П-1304136 | 1 | 1 | 2 | |||
| 3 | Прокладка | 546П-1304134 | 1 | 1 | 3 | |||
| 4 | Седло клапана | 546П-1304130 | 1 | 1 | 4 | |||
| 5 | Прокладка | 546П-1304126 | 1 | 1 | 5 | |||
| 6 | Тарелка клапана | 546П-1304108 | 1 | 1 | 6 | |||
| 7 | Прокладка | 546П-1304116 | 1 | 1 | 7 | |||
| 8 | Обойма | 546П-1304115 | 1 | 1 | 8 | |||
| 9 | Пружина | 546П-1304112 | 1 | 1 | 9 | |||
| 10 | Стержень | 546П-1304109 | 1 | 1 | 10 | |||
| 11 | Шайба | 252134 | 5 | 5 | 11 | |||
| 12 | Болт М6х1х18 | 201426 | 5 | 5 | 12 | |||
| 13 | Гайка накидная 2Н10 | 314708 | 1 | 1 | 13 | |||
| 14 | Муфта конусная 10 | 314802 | 1 | 1 | 14 | |||
| 15 | Корпус клапана | 546П-1304124 | 1 | 1 | 15 | |||
| 16 | Обойма | 546П-1304104 | 1 | 1 | 16 | |||
| 17 | Пружина | 546П-1304111 | 1 | 1 | 17 | |||
| 18 | Тарелка клапана | 546П-1304105 | 1 | 1 | 18 | |||
| 19 | Стержень | 546П-1304107 | 1 | 1 | 19 | |||
| 20 | Прокладка | 546П-1304113 | 1 | 1 | 20 |
