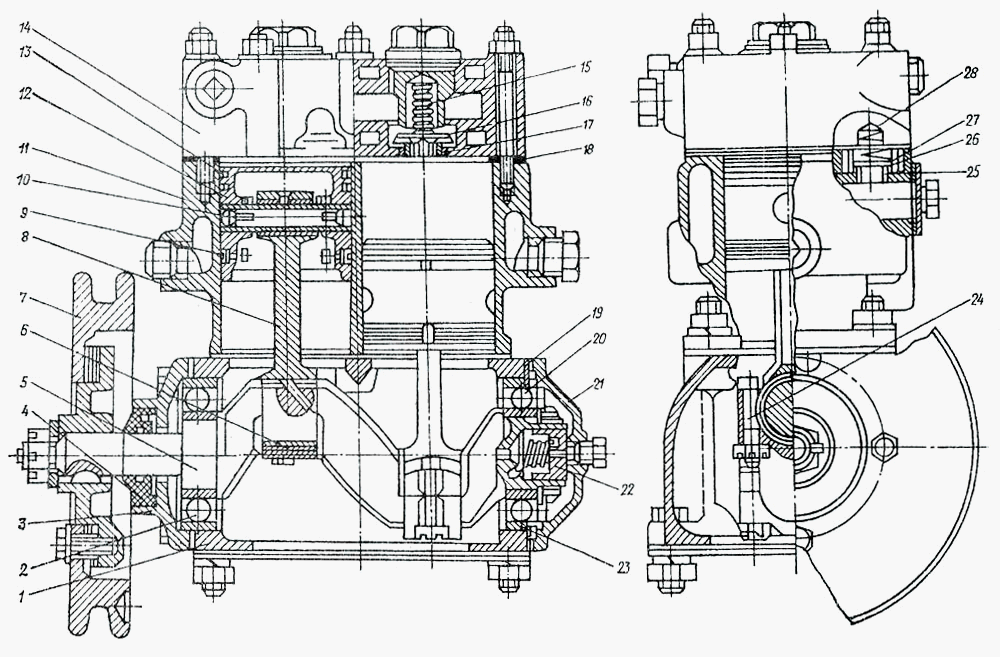

Компрессор 500-3509015-Б1
100%
Название детали
Компрессор в сборе
Заводской номер
500-3509015-Б1
Количество на модель
№
Название детали
Блок цилиндров
Заводской номер
130-3509018-10
Количество на модель
1
№
1
Название детали
Потшипник в сборе
Заводской номер
120-3509113
Количество на модель
1
№
2
Название детали
Крышка передняя
Заводской номер
130-3509060
Количество на модель
1
№
3
Название детали
Сальник
Заводской номер
120-3509070-12
Количество на модель
1
№
4
Название детали
Вал коленчатый с комплектом шатунных вкладышей
Заводской номер
130-3509107
Количество на модель
1
№
5
Название детали
Вкладыш шатуна номинального и всех ремонтных размеров
Заводской номер
130-3509092
Количество на модель
1
№
6
Название детали
Шкив компрессора
Заводской номер
500-3509130-Б2
Количество на модель
1
№
7
Название детали
Шатун с крышкой
Заводской номер
130-3509180-А2
Количество на модель
2
№
8
Название детали
Кольцо маслосъемное
Заводской номер
130-3509166
Количество на модель
2
№
9
Название детали
Палец поршня компрессора со стопорами
Заводской номер
130-3509169-А2
Количество на модель
2
№
10
Название детали
Блок цилиндров
Заводской номер
130-3509028
Количество на модель
1
№
11
Название детали
Поршень
Заводской номер
130-3509160-А2
Количество на модель
2
№
12
Название детали
Кольцо
Заводской номер
130-3509164
Количество на модель
4
№
13
Название детали
Головка компрессора в сборе
Заводской номер
130-3509039
Количество на модель
1
№
14
Название детали
Пружина нагнетательного клапана
Заводской номер
120-3509048
Количество на модель
2
№
15
Название детали
Клапан нагнетательный компрессора
Заводской номер
130-3509050
Количество на модель
2
№
16
Название детали
Седло
Заводской номер
130-3509051-01
Количество на модель
2
№
17
Название детали
Прокладка головки компрессора
Заводской номер
130-3509043
Количество на модель
1
№
18
Название детали
Кольцо стопорное
Заводской номер
130-3509116
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
120-3509112
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
130-3509090
Количество на модель
1
№
21
Название детали
Уплотнитель
Заводской номер
130-3509094
Количество на модель
1
№
22
Название детали
Гайка подшипника коленчатого вала упорная
Заводской номер
120-1701061
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
120-3509200
Количество на модель
4
№
24
Название детали
Седло впускного клапана компрессора
Заводской номер
130-3509069
Количество на модель
2
№
25
Название детали
Прокладка седла нагнетательного клапана
Заводской номер
130-3509055
Количество на модель
2
№
26
Название детали
Направляющая впускного клапана компрессора
Заводской номер
130-3509363
Количество на модель
2
№
27
Название детали
Пружина впускного клапана компрессора
Заводской номер
130-3509328
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Компрессор в сборе | 500-3509015-Б1 | |||||||
| 1 | Блок цилиндров | 130-3509018-10 | 1 | 1 | 1 | |||
| 2 | Потшипник в сборе | 120-3509113 | 1 | 1 | 2 | |||
| 3 | Крышка передняя | 130-3509060 | 1 | 1 | 3 | |||
| 4 | Сальник | 120-3509070-12 | 1 | 1 | 4 | |||
| 5 | Вал коленчатый с комплектом шатунных вкладышей | 130-3509107 | 1 | 1 | 5 | |||
| 6 | Вкладыш шатуна номинального и всех ремонтных размеров | 130-3509092 | 1 | 1 | 6 | |||
| 7 | Шкив компрессора | 500-3509130-Б2 | 1 | 1 | 7 | |||
| 8 | Шатун с крышкой | 130-3509180-А2 | 2 | 2 | 8 | |||
| 9 | Кольцо маслосъемное | 130-3509166 | 2 | 2 | 9 | |||
| 10 | Палец поршня компрессора со стопорами | 130-3509169-А2 | 2 | 2 | 10 | |||
| 11 | Блок цилиндров | 130-3509028 | 1 | 1 | 11 | |||
| 12 | Поршень | 130-3509160-А2 | 2 | 2 | 12 | |||
| 13 | Кольцо | 130-3509164 | 4 | 4 | 13 | |||
| 14 | Головка компрессора в сборе | 130-3509039 | 1 | 1 | 14 | |||
| 15 | Пружина нагнетательного клапана | 120-3509048 | 2 | 2 | 15 | |||
| 16 | Клапан нагнетательный компрессора | 130-3509050 | 2 | 2 | 16 | |||
| 17 | Седло | 130-3509051-01 | 2 | 2 | 17 | |||
| 18 | Прокладка головки компрессора | 130-3509043 | 1 | 1 | 18 | |||
| 19 | Кольцо стопорное | 130-3509116 | 1 | 1 | 19 | |||
| 20 | Подшипник | 120-3509112 | 1 | 1 | 20 | |||
| 21 | Крышка | 130-3509090 | 1 | 1 | 21 | |||
| 22 | Уплотнитель | 130-3509094 | 1 | 1 | 22 | |||
| 23 | Гайка подшипника коленчатого вала упорная | 120-1701061 | 1 | 1 | 23 | |||
| 24 | Болт | 120-3509200 | 4 | 4 | 24 | |||
| 25 | Седло впускного клапана компрессора | 130-3509069 | 2 | 2 | 25 | |||
| 26 | Прокладка седла нагнетательного клапана | 130-3509055 | 2 | 2 | 26 | |||
| 27 | Направляющая впускного клапана компрессора | 130-3509363 | 2 | 2 | 27 | |||
| 28 | Пружина впускного клапана компрессора | 130-3509328 | 2 | 2 | 28 |
