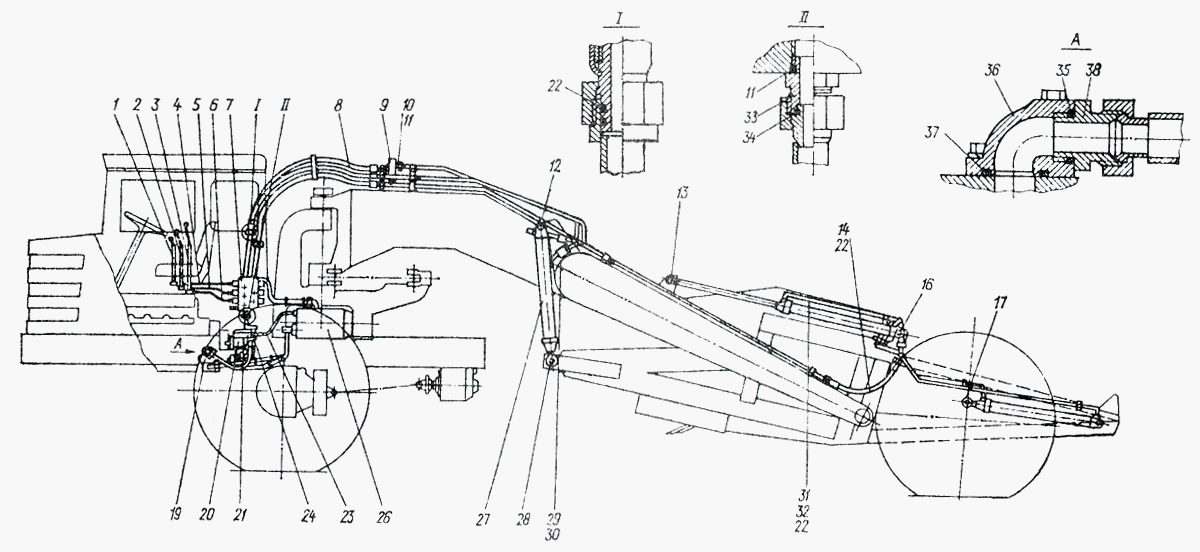

Гидросистема скрепера
100%
Название детали
Гильза с клапаном
Заводской номер
Д357П-4610220-01
Количество на модель
1
№
Название детали
Рычаг передний
Заводской номер
6442-4619040
Количество на модель
1
№
1
Название детали
Рычаг средний
Заводской номер
6442-4619050
Количество на модель
1
№
2
Название детали
Рычаг задний
Заводской номер
6442-4619060
Количество на модель
1
№
3
Название детали
Тяга верхняя
Заводской номер
6442-4619070
Количество на модель
1
№
4
Название детали
Тяга средняя
Заводской номер
6442-4619080
Количество на модель
1
№
5
Название детали
Тяга нижняя
Заводской номер
6442-4619090
Количество на модель
1
№
6
Название детали
Гидрораспределитель
Заводской номер
Д357П-4612010
Количество на модель
1
№
7
Название детали
Рукав высокого давления
Заводской номер
Д357П-4617150
Количество на модель
4
№
8
Название детали
Гидравлический замок
Заводской номер
Д357П-4610210-03
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
6401-8609048
Количество на модель
6
№
10
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
9
№
11
Название детали
Палец цилиндра ковша
Заводской номер
Д357П-4614248
Количество на модель
2
№
12
Название детали
Палец гидроцилиндра заслонки
Заводской номер
Д357Г-10512
Количество на модель
2
№
13
Название детали
Рукав высокого давления
Заводской номер
9586-8609010
Количество на модель
3
№
14
Название детали
Палец гидроцилиндра заслонки
Заводской номер
Д357Г-10520
Количество на модель
2
№
16
Название детали
Палец цилиндра
Заводской номер
Д357М-4614070
Количество на модель
4
№
17
Название детали
Насос шестеренный
Заводской номер
НШ50У2Л
Количество на модель
1
№
19
Название детали
Насос шестеренный
Заводской номер
НШ50У2
Количество на модель
1
№
20
Название детали
Переключатель насоса
Заводской номер
Д357П-4610300
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
024-030-36-2-2
Количество на модель
26
№
22
Название детали
Рукав
Заводской номер
Д357П-4617390
Количество на модель
1
№
23
Название детали
Клапан обратный
Заводской номер
Д357П-4610100
Количество на модель
2
№
24
Название детали
Гидробак
Заводской номер
6442-3400020
Количество на модель
1
№
26
Название детали
Гидроцилиндр
Заводской номер
Д357П-4614010
Количество на модель
6
№
27
Название детали
Палец цилиндра ковша
Заводской номер
Д357П-4614249
Количество на модель
2
№
28
Название детали
Рукав высокого давления
Заводской номер
Д357П-4617010-10
Количество на модель
11
№
29
Название детали
Кольцо
Заводской номер
018-022-25-2-2
Количество на модель
22
№
30
Название детали
Трубопровод
Заводской номер
Д357П-4617098-10
Количество на модель
1
№
31
Название детали
привода заслонки
Заводской номер
Д357П-4617099-10
Количество на модель
1
№
32
Название детали
Штуцер
Заводской номер
6442-4617382
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
033-038-30-2-2
Количество на модель
1
№
34
Название детали
Кольцо
Заводской номер
НШ46-0505040В
Количество на модель
4
№
35
Название детали
Муфта угловая
Заводской номер
НШ46-0505035В
Количество на модель
4
№
36
Название детали
Кольцо- -
Заводской номер
036-042-36-2-2
Количество на модель
4
№
37
Название детали
Штуцер
Заводской номер
НШ46-0505036В
Количество на модель
4
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гильза с клапаном | Д357П-4610220-01 | 1 | 1 | |||||
| 1 | Рычаг передний | 6442-4619040 | 1 | 1 | 1 | |||
| 2 | Рычаг средний | 6442-4619050 | 1 | 1 | 2 | |||
| 3 | Рычаг задний | 6442-4619060 | 1 | 1 | 3 | |||
| 4 | Тяга верхняя | 6442-4619070 | 1 | 1 | 4 | |||
| 5 | Тяга средняя | 6442-4619080 | 1 | 1 | 5 | |||
| 6 | Тяга нижняя | 6442-4619090 | 1 | 1 | 6 | |||
| 7 | Гидрораспределитель | Д357П-4612010 | 1 | 1 | 7 | |||
| 8 | Рукав высокого давления | Д357П-4617150 | 4 | 4 | 8 | |||
| 9 | Гидравлический замок | Д357П-4610210-03 | 1 | 1 | 9 | |||
| 10 | Штуцер | 6401-8609048 | 6 | 6 | 10 | |||
| 11 | Кольцо | 040-045-30-2-2 | 9 | 9 | 11 | |||
| 12 | Палец цилиндра ковша | Д357П-4614248 | 2 | 2 | 12 | |||
| 13 | Палец гидроцилиндра заслонки | Д357Г-10512 | 2 | 2 | 13 | |||
| 14 | Рукав высокого давления | 9586-8609010 | 3 | 3 | 14 | |||
| 16 | Палец гидроцилиндра заслонки | Д357Г-10520 | 2 | 2 | 16 | |||
| 17 | Палец цилиндра | Д357М-4614070 | 4 | 4 | 17 | |||
| 19 | Насос шестеренный | НШ50У2Л | 1 | 1 | 19 | |||
| 20 | Насос шестеренный | НШ50У2 | 1 | 1 | 20 | |||
| 21 | Переключатель насоса | Д357П-4610300 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | 024-030-36-2-2 | 26 | 26 | 22 | |||
| 23 | Рукав | Д357П-4617390 | 1 | 1 | 23 | |||
| 24 | Клапан обратный | Д357П-4610100 | 2 | 2 | 24 | |||
| 26 | Гидробак | 6442-3400020 | 1 | 1 | 26 | |||
| 27 | Гидроцилиндр | Д357П-4614010 | 6 | 6 | 27 | |||
| 28 | Палец цилиндра ковша | Д357П-4614249 | 2 | 2 | 28 | |||
| 29 | Рукав высокого давления | Д357П-4617010-10 | 11 | 11 | 29 | |||
| 30 | Кольцо | 018-022-25-2-2 | 22 | 22 | 30 | |||
| 31 | Трубопровод | Д357П-4617098-10 | 1 | 1 | 31 | |||
| 32 | привода заслонки | Д357П-4617099-10 | 1 | 1 | 32 | |||
| 33 | Штуцер | 6442-4617382 | 1 | 1 | 33 | |||
| 34 | Кольцо | 033-038-30-2-2 | 1 | 1 | 34 | |||
| 35 | Кольцо | НШ46-0505040В | 4 | 4 | 35 | |||
| 36 | Муфта угловая | НШ46-0505035В | 4 | 4 | 36 | |||
| 37 | Кольцо- - | 036-042-36-2-2 | 4 | 4 | 37 | |||
| 38 | Штуцер | НШ46-0505036В | 4 | 4 | 38 |
