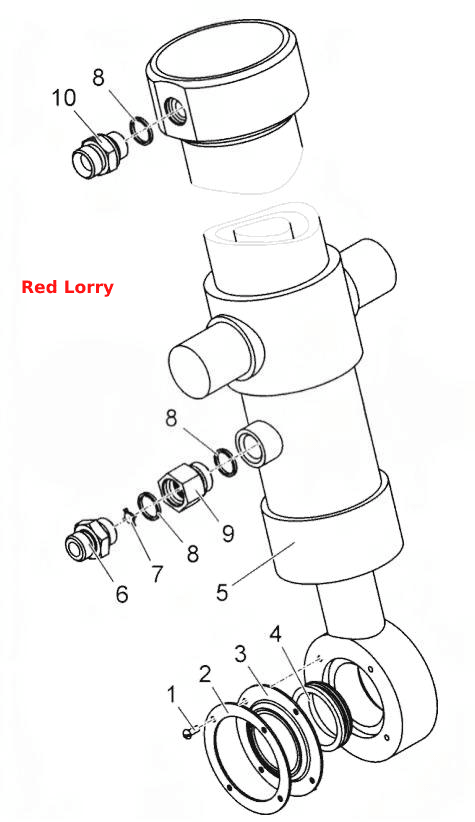

Гидроцилиндр. Клапан замедлительный
100%
Название детали
Гидроцилиндр
Заводской номер
1502-4607690
Количество на модель
№
Название детали
Клапан замедлительный
Заводской номер
1502-4600500
Количество на модель
1
№
Название детали
Винт В.М5-6gх12.58.019
Заводской номер
ВинтВ.М5-6gх12.58.019
Количество на модель
8
№
1
Название детали
Кольцо прижимное
Заводской номер
МЛ131-0401108
Количество на модель
2
№
2
Название детали
чехол
Заводской номер
МЛ131-0401107
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
МЛ131-0401109
Количество на модель
2
№
4
Название детали
Гидроцилиндр
Заводской номер
ГЦ-1502.01.00.000
Количество на модель
1
№
5
Название детали
Проходчик
Заводской номер
1502-4600501
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
1502-4600503
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
Кольцо021-025-25-1-4
Количество на модель
3
№
8
Название детали
корпус
Заводской номер
1502-4600502
Количество на модель
1
№
9
Название детали
Переходник
Заводской номер
1502-4600482
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 1502-4607690 | |||||||
| Клапан замедлительный | 1502-4600500 | 1 | 1 | |||||
| 1 | Винт В.М5-6gх12.58.019 | ВинтВ.М5-6gх12.58.019 | 8 | 8 | 1 | |||
| 2 | Кольцо прижимное | МЛ131-0401108 | 2 | 2 | 2 | |||
| 3 | чехол | МЛ131-0401107 | 2 | 2 | 3 | |||
| 4 | Втулка | МЛ131-0401109 | 2 | 2 | 4 | |||
| 5 | Гидроцилиндр | ГЦ-1502.01.00.000 | 1 | 1 | 5 | |||
| 6 | Проходчик | 1502-4600501 | 1 | 1 | 6 | |||
| 7 | Шайба | 1502-4600503 | 1 | 1 | 7 | |||
| 8 | Кольцо | Кольцо021-025-25-1-4 | 3 | 3 | 8 | |||
| 9 | корпус | 1502-4600502 | 1 | 1 | 9 | |||
| 10 | Переходник | 1502-4600482 | 1 | 1 | 10 |
