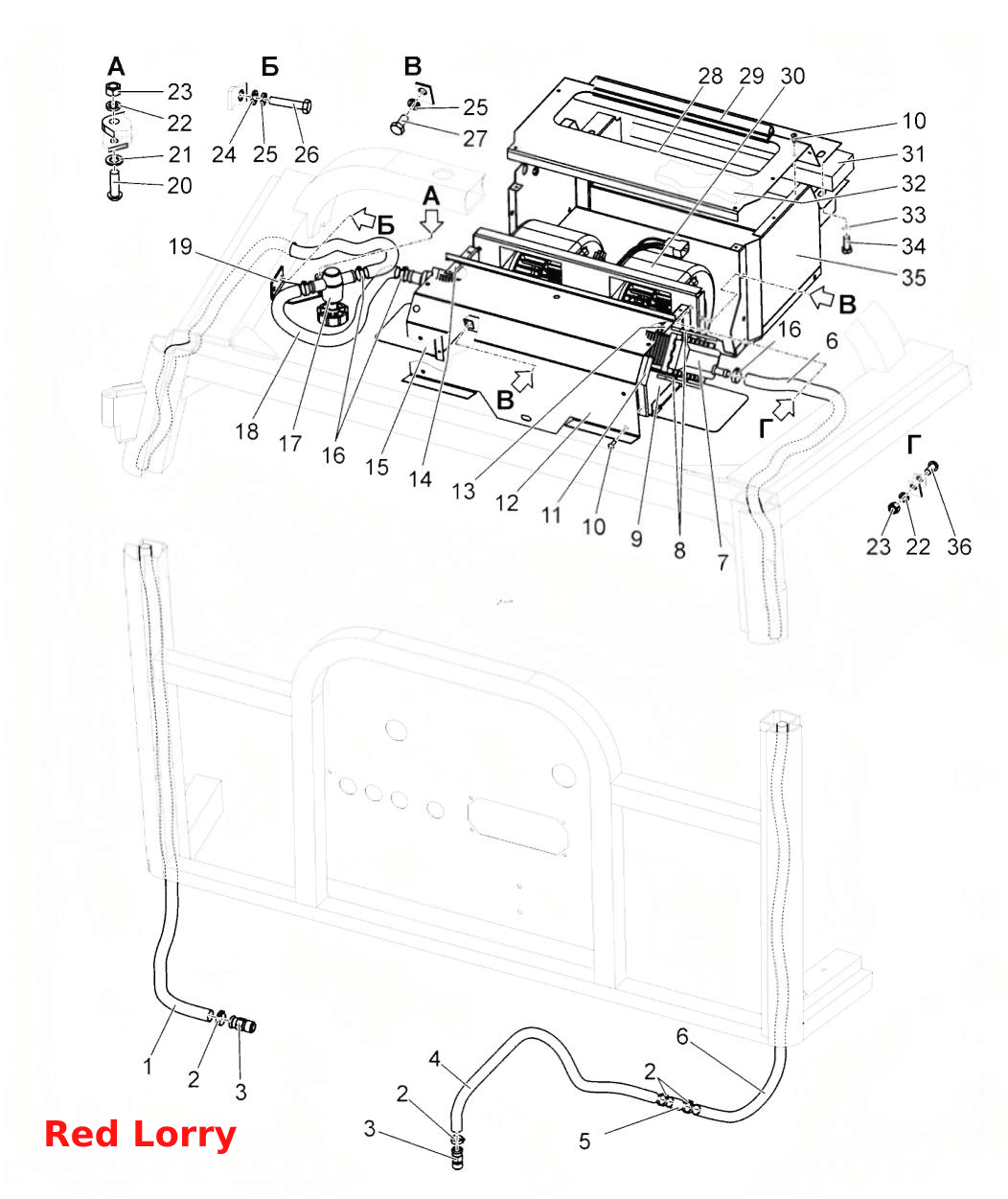

Система отопления и вентиляции. Арматура отопителя. Отопитель- вентилятор
100%
Название детали
Система отопления и вентиляции
Заводской номер
1522-8101010-Б
Количество на модель
№
Название детали
Нагревательная арматура
Заводской номер
1523-8101080
Количество на модель
1
№
Название детали
Отопитель - вентилятор
Заводской номер
1522-8101100
Количество на модель
1
№
Название детали
Шланг
Заводской номер
3022-8101011-02
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
Хомут16-25/9-C6W
Количество на модель
4
№
2
Название детали
Хомут
Заводской номер
Хомут16-27/971
Количество на модель
4
№
2
Название детали
Штуцер
Заводской номер
80-8100023
Количество на модель
2
№
3
Название детали
Шланг
Заводской номер
1523-8101081
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
70-6702306
Количество на модель
1
№
5
Название детали
Шланг
Заводской номер
1522-8101012
Количество на модель
1
№
6
Название детали
Радиатор
Заводской номер
1522К.8101060
Количество на модель
1
№
7
Название детали
Радиатор
Заводской номер
1522-8101060
Количество на модель
1
№
7
Название детали
Радиатор отопителя
Заводской номер
90-8101060
Количество на модель
1
№
7
Название детали
Уплотнитель
Заводской номер
1522-8101013-06
Количество на модель
4
№
8
Название детали
Стенка
Заводской номер
1522-8101210
Количество на модель
1
№
9
Название детали
Шуруп
Заводской номер
Шуруп2-4х16.019
Количество на модель
16
№
10
Название детали
Уплотнитель
Заводской номер
1522-8101013-01
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
1522-8101104-01
Количество на модель
1
№
12
Название детали
Косынка
Заводской номер
1522-8101101
Количество на модель
1
№
13
Название детали
Косынка
Заводской номер
1522-8101101-01
Количество на модель
1
№
14
Название детали
Стенка
Заводской номер
1522-8101170
Количество на модель
1
№
15
Название детали
Хомут
Заводской номер
Хомут/ClampNORMATORRO20-32/971
Количество на модель
4
№
16
Название детали
Хомут
Заводской номер
Хомут"НОРМА"TORRO20-32/9-C6W
Количество на модель
4
№
16
Название детали
Кран ПО
Заводской номер
КранПО11
Количество на модель
1
№
17
Название детали
Шланг
Заводской номер
1522-8101012-06
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
1522-8101034
Количество на модель
1
№
19
Название детали
Винт
Заводской номер
ВинтВ.М5-6gх16.58.019
Количество на модель
2
№
20
Название детали
Шайба С.5.01.019
Заводской номер
ШайбаС.5.01.019
Количество на модель
2
№
21
Название детали
Шайба 5Т
Заводской номер
4598166044
Количество на модель
6
№
22
Название детали
Гайка
Заводской номер
ГайкаМ5-6Н.6.019
Количество на модель
6
№
23
Название детали
Шайба С.6.01.019
Заводской номер
ШайбаС.6.01.019
Количество на модель
2
№
24
Название детали
Шайба 6Т
Заводской номер
4598166045
Количество на модель
9
№
25
Название детали
Болт
Заводской номер
БолтМ6-6gх25.88.35.019
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
БолтМ6-6gх12.88.35.019
Количество на модель
7
№
27
Название детали
Крышка
Заводской номер
1523-8101102
Количество на модель
1
№
28
Название детали
Уплотнитель
Заводской номер
А37.08.045
Количество на модель
1
№
29
Название детали
Вентилятор
Заводской номер
ЭВИ12-1О2
Количество на модель
1
№
30
Название детали
Уплотнитель
Заводской номер
1522-8101013-08
Количество на модель
1
№
31
Название детали
Уплотнитель
Заводской номер
1522-8101013-02
Количество на модель
1
№
32
Название детали
Шайба 8Т
Заводской номер
4598166046
Количество на модель
2
№
33
Название детали
Болт
Заводской номер
БолтМ8-6gх25.88.35.019
Количество на модель
2
№
34
Название детали
Короб
Заводской номер
1523-8101105
Количество на модель
1
№
35
Название детали
Винт
Заводской номер
ВинтВ.М5-6gх10.58.019
Количество на модель
4
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система отопления и вентиляции | 1522-8101010-Б | |||||||
| Нагревательная арматура | 1523-8101080 | 1 | 1 | |||||
| Отопитель - вентилятор | 1522-8101100 | 1 | 1 | |||||
| 1 | Шланг | 3022-8101011-02 | 1 | 1 | 1 | |||
| 2 | Хомут | Хомут16-25/9-C6W | 4 | 4 | 2 | |||
| 2 | Хомут | Хомут16-27/971 | 4 | 4 | 2 | |||
| 3 | Штуцер | 80-8100023 | 2 | 2 | 3 | |||
| 4 | Шланг | 1523-8101081 | 1 | 1 | 4 | |||
| 5 | Втулка | 70-6702306 | 1 | 1 | 5 | |||
| 6 | Шланг | 1522-8101012 | 1 | 1 | 6 | |||
| 7 | Радиатор | 1522К.8101060 | 1 | 1 | 7 | |||
| 7 | Радиатор | 1522-8101060 | 1 | 1 | 7 | |||
| 7 | Радиатор отопителя | 90-8101060 | 1 | 1 | 7 | |||
| 8 | Уплотнитель | 1522-8101013-06 | 4 | 4 | 8 | |||
| 9 | Стенка | 1522-8101210 | 1 | 1 | 9 | |||
| 10 | Шуруп | Шуруп2-4х16.019 | 16 | 16 | 10 | |||
| 11 | Уплотнитель | 1522-8101013-01 | 1 | 1 | 11 | |||
| 12 | Крышка | 1522-8101104-01 | 1 | 1 | 12 | |||
| 13 | Косынка | 1522-8101101 | 1 | 1 | 13 | |||
| 14 | Косынка | 1522-8101101-01 | 1 | 1 | 14 | |||
| 15 | Стенка | 1522-8101170 | 1 | 1 | 15 | |||
| 16 | Хомут | Хомут/ClampNORMATORRO20-32/971 | 4 | 4 | 16 | |||
| 16 | Хомут | Хомут"НОРМА"TORRO20-32/9-C6W | 4 | 4 | 16 | |||
| 17 | Кран ПО | КранПО11 | 1 | 1 | 17 | |||
| 18 | Шланг | 1522-8101012-06 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 1522-8101034 | 1 | 1 | 19 | |||
| 20 | Винт | ВинтВ.М5-6gх16.58.019 | 2 | 2 | 20 | |||
| 21 | Шайба С.5.01.019 | ШайбаС.5.01.019 | 2 | 2 | 21 | |||
| 22 | Шайба 5Т | 4598166044 | 6 | 6 | 22 | |||
| 23 | Гайка | ГайкаМ5-6Н.6.019 | 6 | 6 | 23 | |||
| 24 | Шайба С.6.01.019 | ШайбаС.6.01.019 | 2 | 2 | 24 | |||
| 25 | Шайба 6Т | 4598166045 | 9 | 9 | 25 | |||
| 26 | Болт | БолтМ6-6gх25.88.35.019 | 2 | 2 | 26 | |||
| 27 | Болт | БолтМ6-6gх12.88.35.019 | 7 | 7 | 27 | |||
| 28 | Крышка | 1523-8101102 | 1 | 1 | 28 | |||
| 29 | Уплотнитель | А37.08.045 | 1 | 1 | 29 | |||
| 30 | Вентилятор | ЭВИ12-1О2 | 1 | 1 | 30 | |||
| 31 | Уплотнитель | 1522-8101013-08 | 1 | 1 | 31 | |||
| 32 | Уплотнитель | 1522-8101013-02 | 1 | 1 | 32 | |||
| 33 | Шайба 8Т | 4598166046 | 2 | 2 | 33 | |||
| 34 | Болт | БолтМ8-6gх25.88.35.019 | 2 | 2 | 34 | |||
| 35 | Короб | 1523-8101105 | 1 | 1 | 35 | |||
| 36 | Винт | ВинтВ.М5-6gх10.58.019 | 4 | 4 | 36 |
